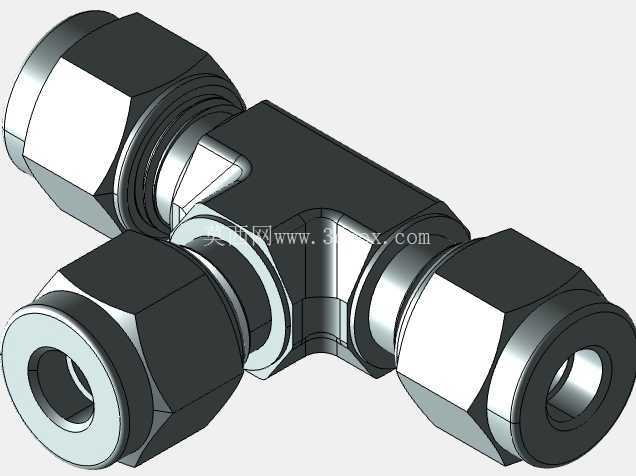

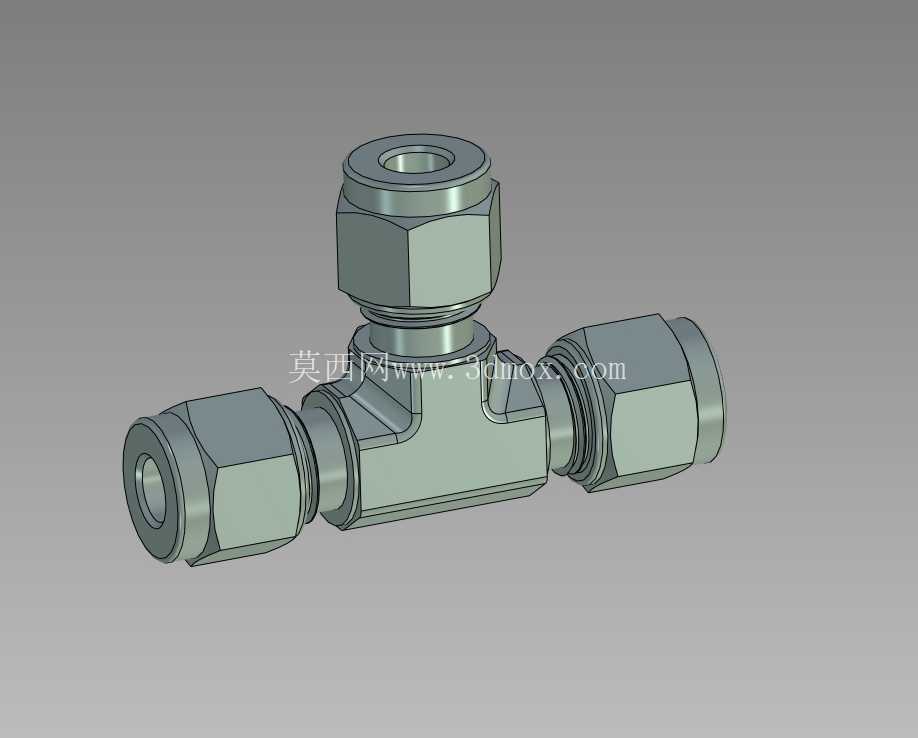

DK-LOCK6mm卡套式三通外螺纹金属管接头

　　在气动控制回路、实验室气路布设、小型液压动力单元以及中小口径流体输送管路的搭建作业中，三通类管接头是实现管路分支、介质分流的核心基础连接件，这款6mm通径的卡套式三通外螺纹接头，正是针对硬管、半硬管的快速密封连接需求开发的管路元件。从实际工况适配来看，这类接头常被用在气动设备的气源分支点位、分析仪器的气路分流节点、小型冷却系统的管路转接位置，适配6mm外径的金属硬管或者硬质尼龙管，无需对管端做扩口、焊接等预处理，仅通过拧紧接头端部的锁紧螺母，就能挤压内部卡环与金属垫片形成可靠密封，大幅降低现场管路装配的工序复杂度。

　　从结构设计逻辑来看，这款接头采用T型三通的对称布局，三个接口的轴线处于同一平面，其中两个接口为同规格的卡套式管接端，用于对接同通径的直连管路，第三个接口为外螺纹端，可直接拧入阀体、设备面板、集成阀块的对应内螺纹孔位，实现管路与设备主体的刚性连接。接头内部的金属垫片被设计在卡套与接头本体的密封结合面，相比橡胶密封件，金属垫片的耐温范围更宽，抗老化性能更强，在输送无强腐蚀性的气体、低粘度流体时，不会出现长期使用后密封件溶胀、冷流变形导致的泄漏问题，适配的工况温度区间可以覆盖从低温冷却回路到中温气动系统的常见使用需求。

　　在建模细节的处理上，接头本体的流道做了等径过渡设计，三个接口交汇处的流道没有突兀的截面突变，能够减少介质流经时的局部阻力损失，降低分支点位的湍流噪声，这一点在对压力波动敏感的精密气路、分析仪器管路中尤为重要。接头的锁紧螺母采用外六角结构，对边尺寸符合常规手动扳手的夹持标准，现场装配时不需要定制专用工具，用普通开口扳手就能达到额定锁紧力矩；螺母与卡套接触的内锥面做了精准的角度匹配，拧紧过程中卡套会均匀咬入管材外壁，同时挤压金属垫片填充本体与卡套之间的微观间隙，形成既具备管材抱紧力、又具备端面密封效果的双重连接结构，即使管路存在小幅振动，也不会出现接头松脱、密封失效的问题。

　　从安装边界的尺寸控制来看，这款接头的三个接口的中心距做了紧凑化设计，T型结构的横向总长度、纵向总高度都控制在小尺寸范围内，在密集排布的阀组、狭小的设备内部腔室中安装时，不会和相邻的管路、元件发生空间干涉。外螺纹端的螺纹长度经过匹配设计，拧入标准螺纹孔后，端面能够刚好贴合设备安装面的密封位，不会出现螺纹拧入过深顶坏阀块内部流道、或者拧入深度不足导致螺纹连接强度不够的问题。接头的所有棱角位置都做了小倒角处理，既去除了机加工产生的锐边毛刺，避免装配时划伤操作人员的手部、刮破相邻管路的外层防护，也能在对接管路时起到导向作用，让管材可以顺畅插入接头内部的定位止口，保证管材插入深度符合密封要求，不会因为插入不到位导致卡套无法有效抱紧管材。

　　在实际选型匹配时，这款接头的金属垫片材质可根据输送介质的特性做对应适配，常规工况下采用不锈钢或者铜质垫片即可满足密封要求，若输送有弱腐蚀性的介质，也可更换对应耐蚀合金的垫片，不需要改动接头本体的整体结构，具备不错的工况适配灵活性。卡套的刃口角度经过反复调校，既能够在额定锁紧力矩下有效切入管材外壁形成足够的连接抗拉脱力，又不会因为刃口过于锋利切穿管壁，导致管路在承压时出现断裂泄漏的问题。接头本体的材质通常采用黄铜镀镍或者304不锈钢，前者成本适中，适合常规气动、水路系统使用，后者抗腐蚀能力更强，可用于有弱腐蚀介质、户外露天布设的管路场景。

　　从装配工艺的角度考量，这款接头的所有零部件都采用了标准化的尺寸设计，后期维护时如果出现卡套磨损、垫片损坏的情况，不需要整体更换接头，仅更换对应规格的卡套和金属垫片就能恢复密封性能，降低设备的后期维护成本。接头的外螺纹端不需要额外缠绕生料带或者涂抹密封胶，依靠端面的金属垫片就能实现密封，避免了密封材料碎屑掉入管路内部，堵塞下游的精密阀件、仪表喷嘴的风险，这一点在精密分析仪器、洁净气路系统中是非常关键的设计考量。在三维建模过程中，这类接头的模型需要严格还原各部件的配合尺寸，包括卡套的锥度、螺纹的公称尺寸与螺距、锁紧螺母的对边尺寸与高度、本体的流道直径等参数，确保在做管路装配仿真、设备整体布局校核时，模型的尺寸和实物完全一致，避免出现设计阶段预留的安装空间不足、装配时接头和周边元件干涉的问题。
