铣削钻床用压板式紧固夹套结构

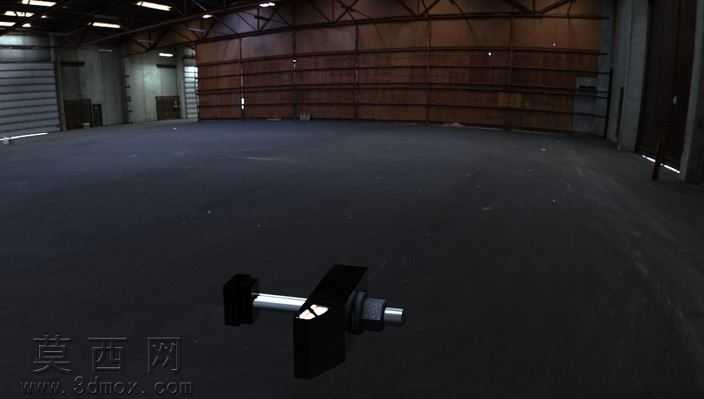

本模型为铣削、钻削加工场景配套的工装夹套，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的实际尺寸比例，对每一处装配结构都做了干涉校验，确保各部件可实现真实的装配动作与功能。模型整体分为T型槽固定基座、支撑立柱、压紧压板、锁紧螺母、垫片五个核心组成部分，其中基座部分采用机床工作台通用T型槽适配结构，底部凸台尺寸符合标准T型槽的安装公差要求，可直接嵌入机床工作台的T型槽内实现定位，避免装夹过程中整体发生滑移。支撑立柱采用圆柱光杆结构，表面做了光滑质感的金属材质渲染，模拟真实工装中45号钢调质处理后的表面质感，立柱与基座采用过渡配合的装配关系，既保证连接强度，也可根据待装夹工件的高度调整立柱的伸出长度。压紧压板采用长条形开槽结构，中部的长圆形通槽可沿支撑立柱做横向位置调整，适配不同装夹点位的压紧需求，压板的压紧端做了斜角加厚处理，提升压紧时的结构强度，避免长期受力发生弯折变形，压板材质渲染为发黑处理的合金钢质感，表面带有细微的磨砂纹理，还原真实工装的表面处理效果。锁紧螺母采用标准外六角结构，与支撑立柱顶端的外螺纹配合，螺母下方设置平垫片，增大螺母与压板的接触面积，分散锁紧时的压应力，避免螺母旋紧时压伤压板表面。建模过程中对螺纹结构做了简化处理，既保证模型的轻量化，也清晰展示螺纹连接的装配关系，各部件的材质区分明确，基座、压板、螺母分别赋予不同的金属材质参数，渲染后可清晰分辨不同部件的功能分区。设计思路围绕机床加工的实际装夹需求展开，兼顾装夹的稳固性与调节灵活性，可适配不同厚度、不同尺寸的工件装夹，在铣削、钻削加工时为工件提供可靠的压紧固定，避免加工过程中工件发生位移影响加工精度，整体结构简单可靠，符合机械加工工装的实用化设计原则，各部件的结构设计均考虑了实际加工的工艺性，无难以加工的复杂曲面结构，可直接参考模型进行实物的加工制作。
