简化版双门运动跑车CFD分析几何模型

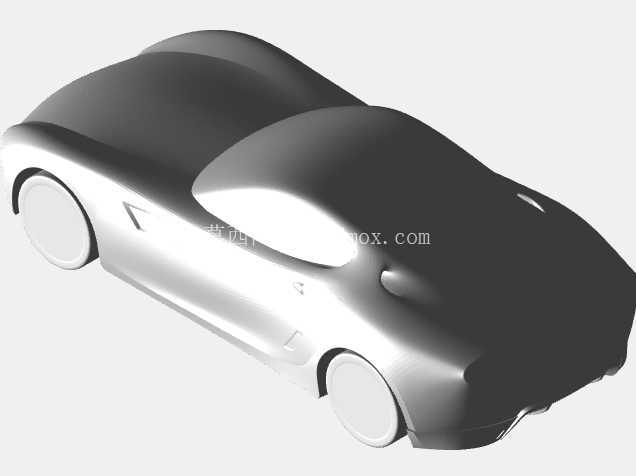

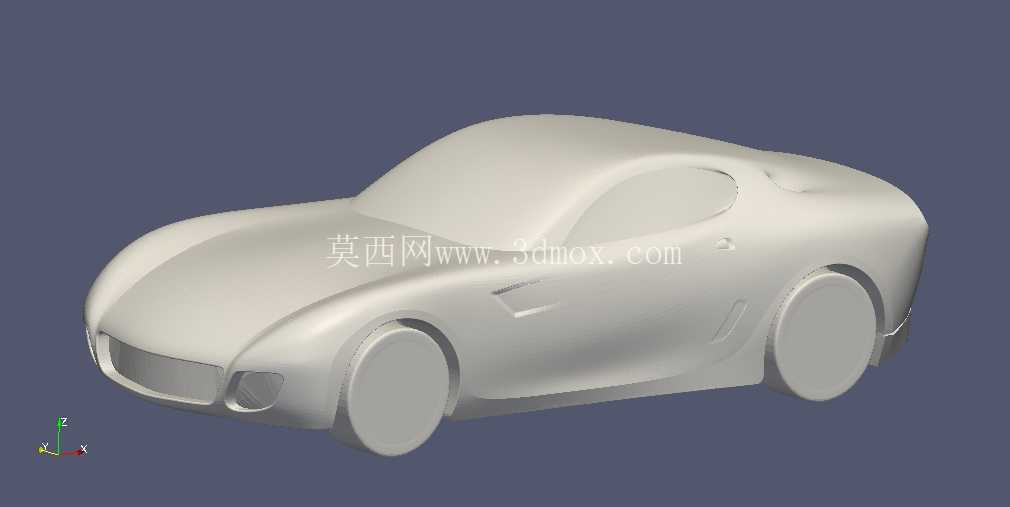

　　该几何模型针对空气动力学仿真场景做了专项简化处理，核心服务于整车外流场CFD计算的前处理环节，可直接导入流体仿真软件完成网格划分与边界条件设置，省去原始数模中大量对气动计算无影响的细节特征清理工作，大幅缩短仿真前处理周期。从实际工程应用角度看，这类简化模型常被用于整车概念设计阶段的气动性能快速验证，在造型方案迭代初期，不需要完整的底盘、机舱、内饰细节时，可快速完成多轮气动阻力、升力系数的测算，为造型面的调整提供量化数据支撑，避免后期造型冻结后再做气动优化带来的高额改模成本。模型整体保留了双门运动跑车的核心外轮廓特征，长车头短尾的经典GT跑车比例完整还原，车头下压的进气区域、侧面流畅的肩线走向、车顶溜背过渡到车尾的曲面曲率都做了保留，这些区域恰恰是影响整车气动性能的关键型面，在简化过程中没有做曲率失真的处理，保证仿真计算时气流在车身表面的附着、分离状态与实车状态偏差控制在工程允许范围内。几何处理阶段移除了所有非外表面的特征，包括车门缝隙、门把手、雨刮、外后视镜的细小凸起、轮毂的复杂辐条结构，轮舱内部结构也做了封闭处理，轮胎采用简化的圆柱回转体替代，这些处理都是CFD仿真前处理的标准操作——细小特征会在面网格划分时产生大量低质量单元，不仅大幅提升计算量，还容易导致计算发散，而这些特征对整车气动系数的影响占比极低，在概念阶段的快速验证中完全可以忽略。模型的安装边界与尺寸比例严格遵循量产双门GT跑车的通用尺寸区间，轴距、轮距、车高、车宽的比例关系符合常规运动车型的布置逻辑，在仿真计算中可直接匹配标准风洞计算域尺寸，不需要额外调整模型缩放比例即可完成计算域搭建。车身表面所有曲面都做了连续性检查，不存在破面、重叠面、自由边等几何缺陷，导入常用流体前处理软件后可直接进行面网格划分，不需要额外的几何修复工作。从设计思路上看，该模型没有追求外观细节的还原度，所有的简化操作都围绕CFD计算的需求展开：比如车头下方的进气区域保留了大致的开口轮廓，但没有做内部流道的建模，这是因为概念阶段的外流场计算通常不考虑机舱内流的影响，只需要模拟气流在车头表面的驻点、分流状态即可；侧面的侧进气口特征保留了凹陷的曲面走向，但没有打通到车身内部，避免气流进入非计算区域产生无效的涡流数据；车尾的上翘鸭尾造型完整保留，这一区域是影响整车气动升力的关键部位，曲率的微小变化都会对尾流结构产生明显影响，因此在简化过程中完全保留了原始造型的曲面参数。轮拱的外扩曲面也做了完整保留，轮拱区域的气流分离是整车气动阻力的重要来源之一，该区域的曲面弧度直接影响轮腔周边的涡流强度，因此没有做过度的光顺处理。对于从事整车气动性能开发、车身造型设计的工程师而言，这类经过预处理的简化几何可以直接作为方案迭代的基础载体，在其基础上调整局部曲面参数即可快速验证不同造型方案的气动表现，不需要从零开始搭建基础车身曲面，能够有效提升概念阶段的开发效率。同时该模型也可用于高校车辆工程专业的CFD教学场景，学生可直接基于该模型完成网格划分、边界条件设置、求解计算的全流程练习，不需要花费大量时间处理复杂的原始数模，能够将更多精力放在流场结果分析与优化方案思考上。模型的曲面公差控制在0.1mm以内，完全满足流体仿真的几何精度要求，不会因为几何精度问题导致计算结果出现系统性偏差。
