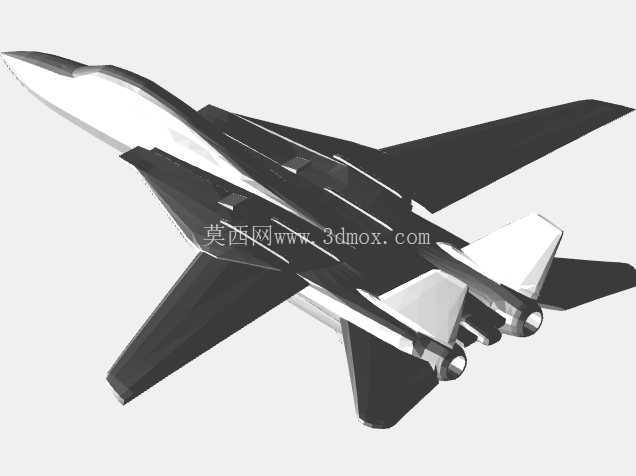

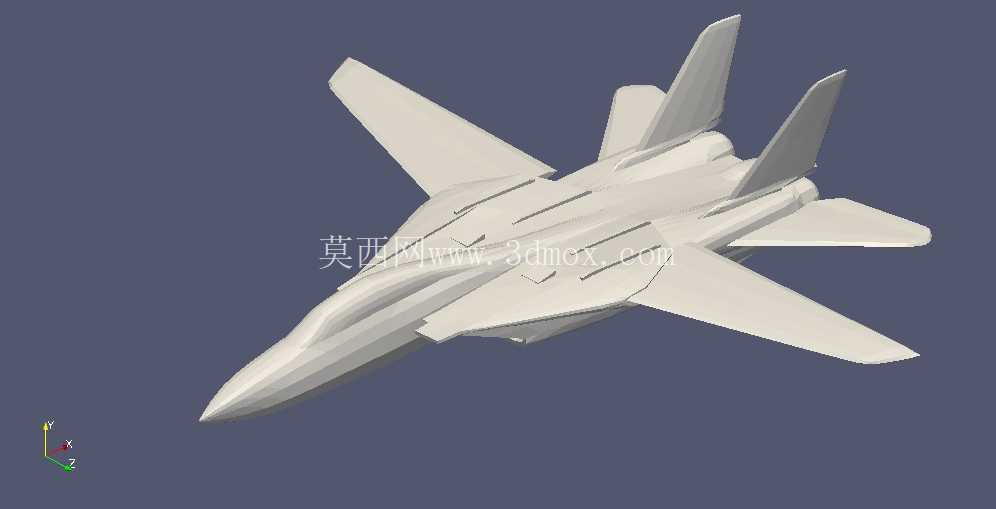

F14公猫可变后掠翼战机结构设计

　　在航空装备结构设计领域，可变后掠翼战机的气动与结构匹配一直是设计难点，这款F14公猫战机的三维结构设计，围绕舰载超音速作战的实际场景展开，重点针对机身通流管道部分做了针对性优化，适配不同飞行姿态下的进气效率需求。从实际应用场景来看，该机型作为双发双座超音速舰载战斗机，需要兼顾航母甲板短距起降、亚音速巡航巡逻、超音速突防拦截等多工况需求，可变后掠翼的结构设计可以在不同飞行速度下调整机翼后掠角度，起降阶段展开大翼展提升低速升力，降低着舰进场速度，保障航母起降的安全性；高速飞行阶段收拢机翼减小飞行阻力，提升超音速飞行性能。本次设计调整的机身通流管道，直接关联发动机进气效率，在大迎角飞行、机翼后掠角度调整的过程中，

　　进气道的气流场会发生明显变化，优化后的通流管道可以理顺进气路径，减少气流畸变，避免发动机出现喘振等异常工况，保障动力输出的稳定性。从结构设计思路来看，整机采用双发垂尾常规布局，两台发动机并列布置在后机身，独立的进气道从机身两侧延伸至发动机进气口，通流管道的型面调整充分考虑了不同飞行马赫数下的气流压缩特性，管道内壁的过渡曲面做了连续曲率处理，减少气流沿程损失，同时兼顾结构安装空间，避开机翼转轴、起落架收纳舱、机载设备安装位的空间干涉。外形尺寸方面，整机长度、翼展、高度的比例严格参照实机结构比例还原，机翼转轴位置设置在机身中部翼根处，后掠角调整范围覆盖舰载机常用的起降、巡航、高速作战区间，

　　安装边界上充分考虑航母舰载机的折叠需求（虽然本次模型重点展示主体结构），机翼外段的结构预留了折叠机构的安装空间，尾翼的布局避开发动机喷流的高温影响区域，垂尾的高度和后掠角度匹配横向稳定性需求，平尾的操纵力矩范围覆盖全飞行包线的姿态调整需求。从结构细节来看，机身采用半硬壳式结构设计思路，纵梁和隔框的布置匹配通流管道的走向，在管道周边做了结构加强，避免进气道振动传递至机身其他部位，座舱位置的外形做了减阻优化，风挡的角度兼顾飞行员视野和超音速减阻需求，机头雷达罩的外形匹配内部雷达设备的安装空间，同时保证整机气动焦点的合理位置。起落架的结构布局适配航母着舰的冲击载荷，前起落架采用双轮结构，主起落架收纳于机身中部下方，

　　着舰钩的安装位置做了结构加强，能够承受着舰时的巨大拉拽载荷。武器挂点的布置兼顾机翼下和机身腹部的空间，在机翼后掠角调整时，挂点的位置随动设计保证外挂物的姿态稳定，不会与机身结构发生干涉。通流管道的修改还考虑了维护性需求，管道的检查口盖位置设置在机身侧面易接近区域，不需要拆解大量结构就可以完成管道内部的检查和清理，适配舰载机海上高盐雾环境下的频繁维护需求。发动机舱的通风散热结构与通流管道做了协同设计，利用进气道的引气为发动机舱提供冷却气流，降低舱内温度，保障机载设备和发动机附件的工作环境温度处于合理区间。尾喷口的外形做了收敛扩散适配设计，匹配发动机不同推力状态下的喷流需求，同时减少红外特征信号，提升战场生存性。整体结构设计在还原实机气动布局的基础上，重点优化了通流管道的气动性能和结构合理性，为同类可变后掠翼战机的结构设计、气动仿真提供了可参考的三维模型基础，结构工程师可以基于该模型开展进气道流场仿真、机翼结构强度校核、起落架载荷分析等相关工程计算，也可用于航空装备结构教学、舰载机布局研究等场景。
