丰田Hilux2016款皮卡后保险杠结构设计

　　这款适配丰田Hilux2016款车型的后保险杠，在越野改装与售后配件替换场景中有着明确的应用定位，主要面向皮卡车型的户外越野使用需求、日常载货防剐蹭需求以及尾部碰撞防护需求设计。从实际装车用途来看，该部件首先承担车辆尾部的被动防护功能，在低速倒车、户外穿越时遇到后方障碍物剐蹭、轻度追尾碰撞时，能够通过自身结构吸收分散冲击力，避免直接损伤货厢尾门、车架尾部以及后尾灯等核心部件，同时预留了拖车方口、后雷达安装位、辅助灯固定点位，满足越野场景下的拖拽、辅助照明、泊车探测等拓展功能需求。

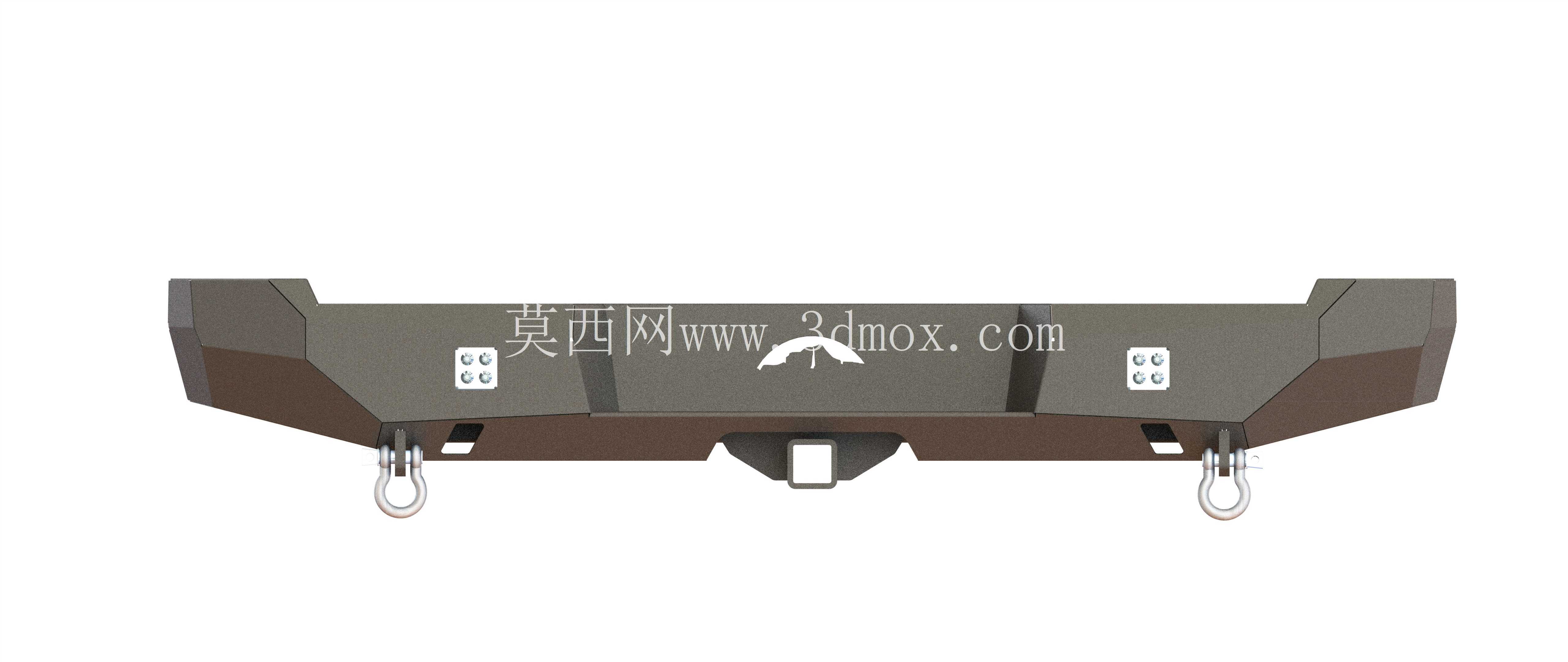

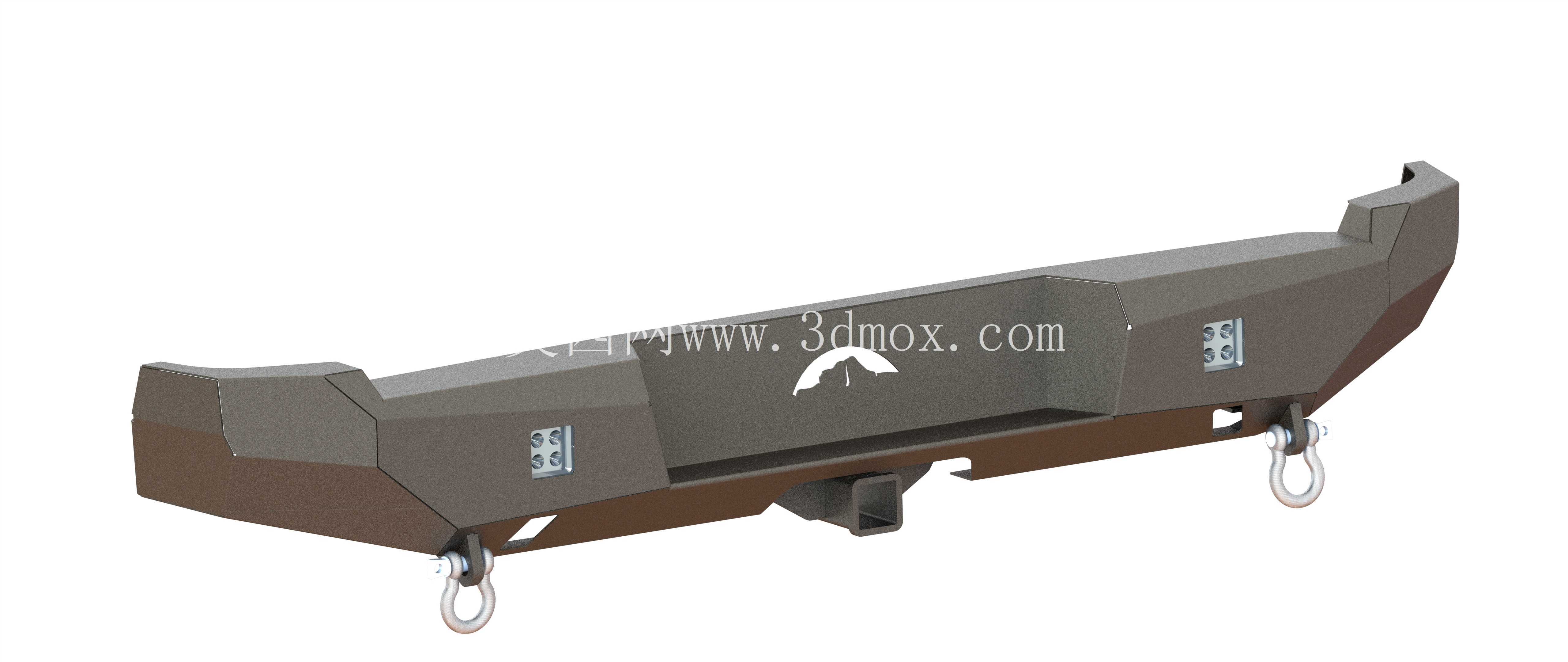

　　设计过程中依托实车三维扫描获取的点云数据完成逆向重构，完整还原了原车后车架的安装孔位坐标，所有安装面的贴合公差控制在0.5mm以内，不需要对原车车架、货厢结构进行打孔切割修改，可直接替换原厂后保险杠完成装配。整体结构采用分体式设计思路，主体承载梁采用高强度钢冲压成型的截面结构，中部预留拖车方口安装座，可匹配标准2英寸越野拖车方口，满足3.5吨以内的拖拽载荷要求；两侧延伸段贴合后轮眉后部的车身曲面，既保证了外观的整体性，又能在侧后方剐蹭时为轮拱、后翼子板提供防护；保险杠上部的安装支架直接与原车车架尾部的预留螺孔对接，每个固定点都设计了加强筋结构，避免长期越野颠簸出现固定位开裂、松动的问题。

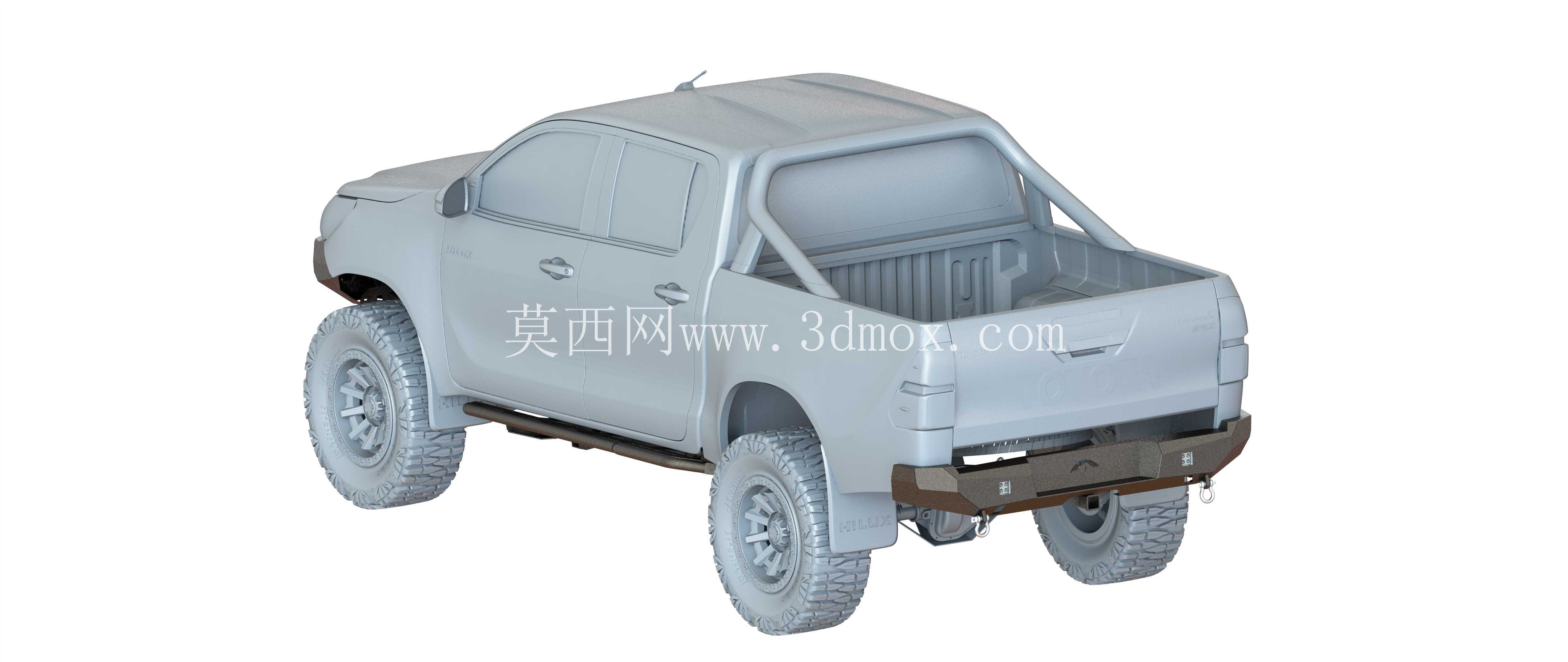

　　从安装边界尺寸来看，该保险杠整体宽度与原车尾部宽度保持一致，没有超出车身两侧外廓，符合道路行驶的外廓尺寸要求；安装后纵向突出车尾的距离控制在120mm以内，既保证了足够的碰撞缓冲行程，又不会因为突出过多影响车辆的离去角，适配越野场景下的大坡度爬坡、脱困需求；保险杠下沿的离地高度比原厂后保险杠高35mm，进一步提升车辆尾部的通过性，减少越野穿越时托底磕碰保险杠的概率。表面处理预留了喷涂、电泳的工艺余量，模型中所有的圆角、折边都按照实际钣金加工的工艺要求设计，最小折弯半径满足3mm厚钢板的折弯工艺要求，不存在无法加工的锐角、负角结构。

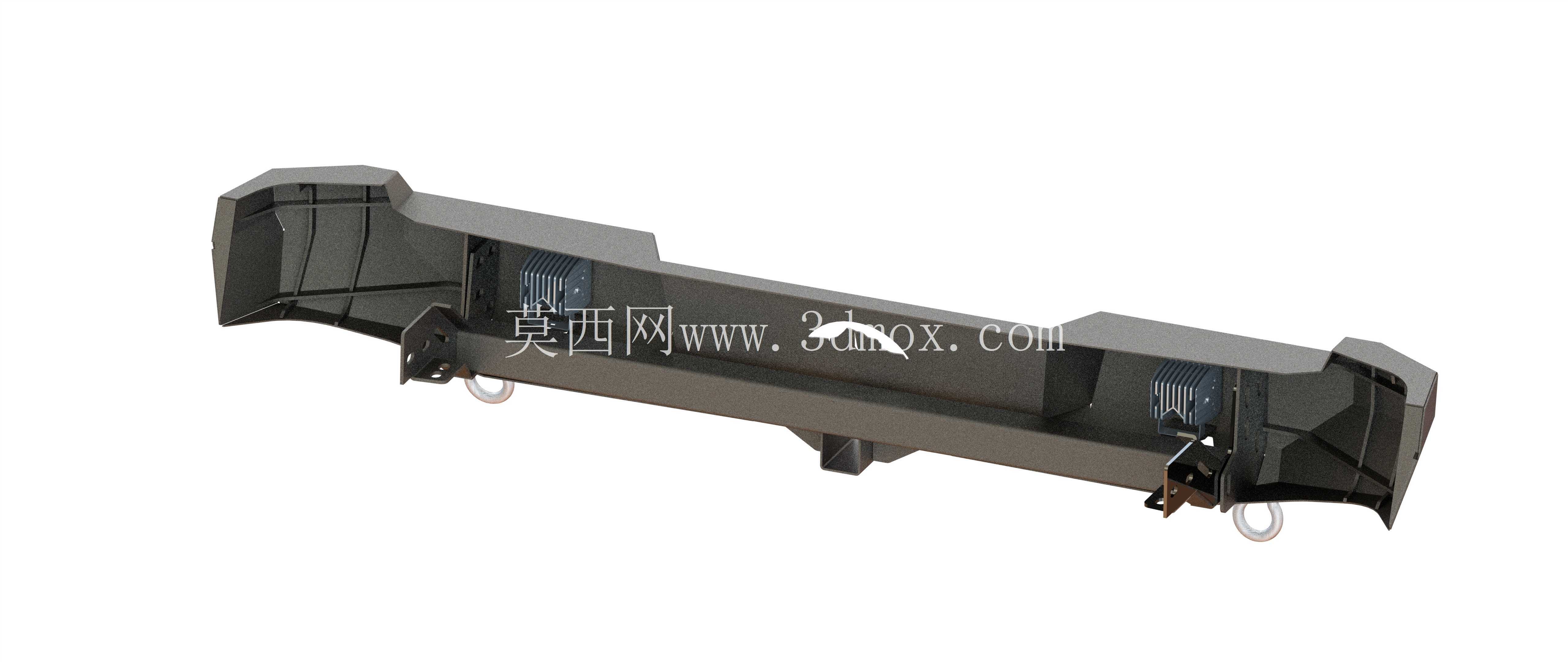

　　在细节设计上，保险杠表面预留了4个倒车雷达的安装孔位，孔位坐标与原厂雷达探头的安装位置完全匹配，替换后不需要重新调整雷达的探测角度；两侧预留了后雾灯、倒车辅助灯的安装支架位，可直接固定市场通用的方形越野辅助灯；中部拖车方口的位置设计了加强衬板，衬板与主体承载梁之间采用满焊连接的结构形式，拖拽载荷可直接传递到车架纵梁，避免拖拽时保险杠主体出现变形。保险杠与货厢尾门之间预留了10mm的均匀间隙，不会影响尾门的正常开启关闭，同时在尾门下部设计了橡胶缓冲垫的安装位，关闭尾门时不会出现金属磕碰的异响。针对越野场景下的泥沙、雨水侵蚀问题，所有安装支架都设计了排水缺口，避免积水积存导致的锈蚀问题，固定螺栓都采用沉头设计，螺栓安装后不突出保险杠表面，减少越野时树枝、石块剐蹭螺栓导致的松动问题。
