十二米跨度方形钢管屋顶承重桁架

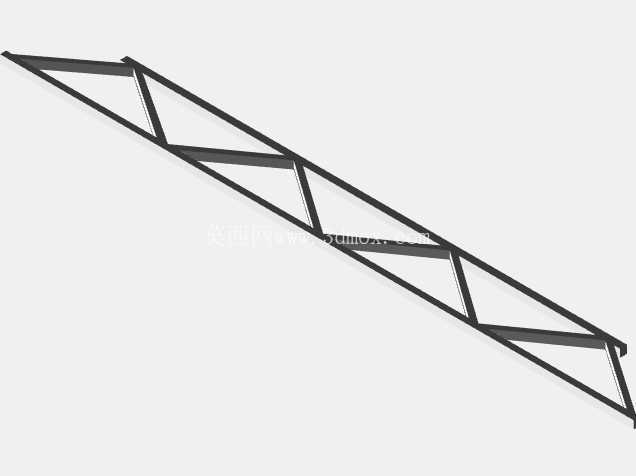

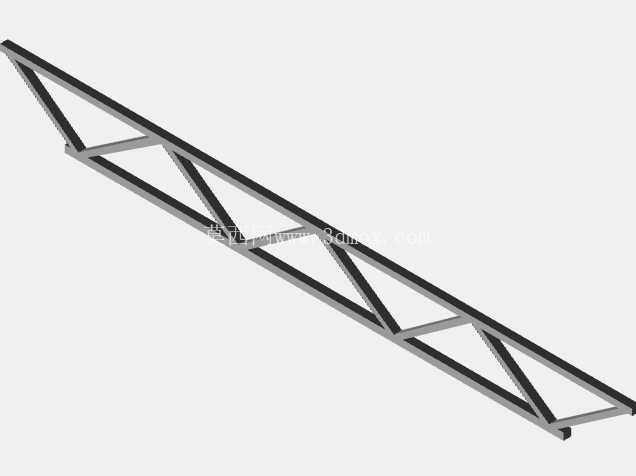

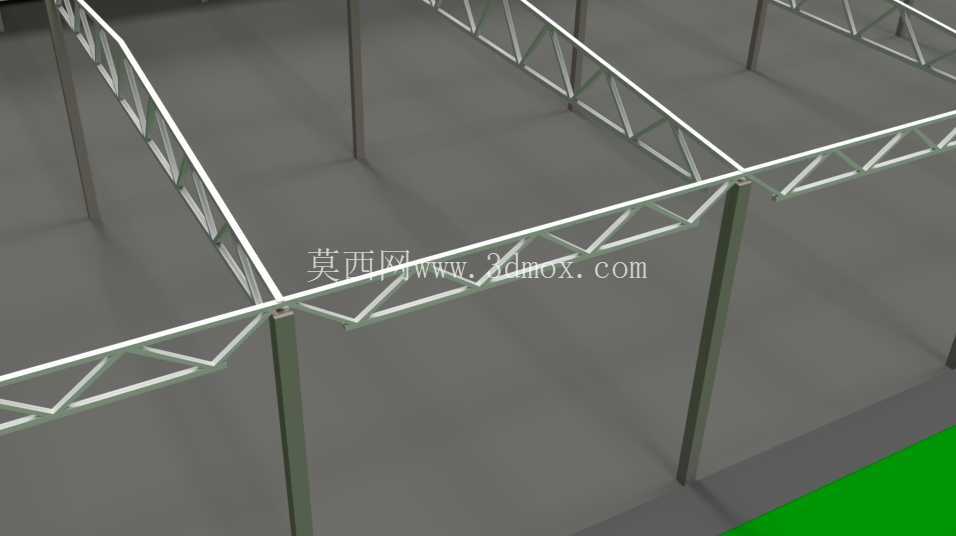

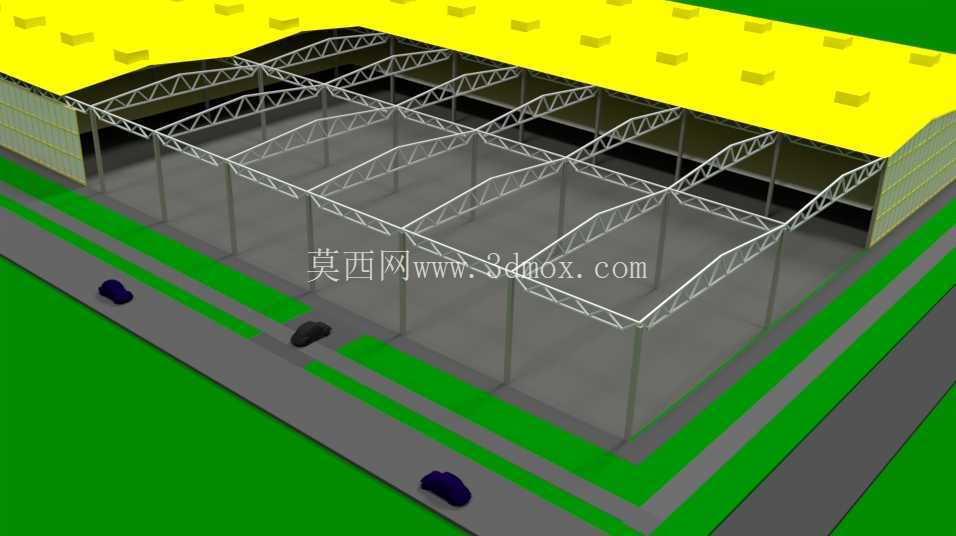

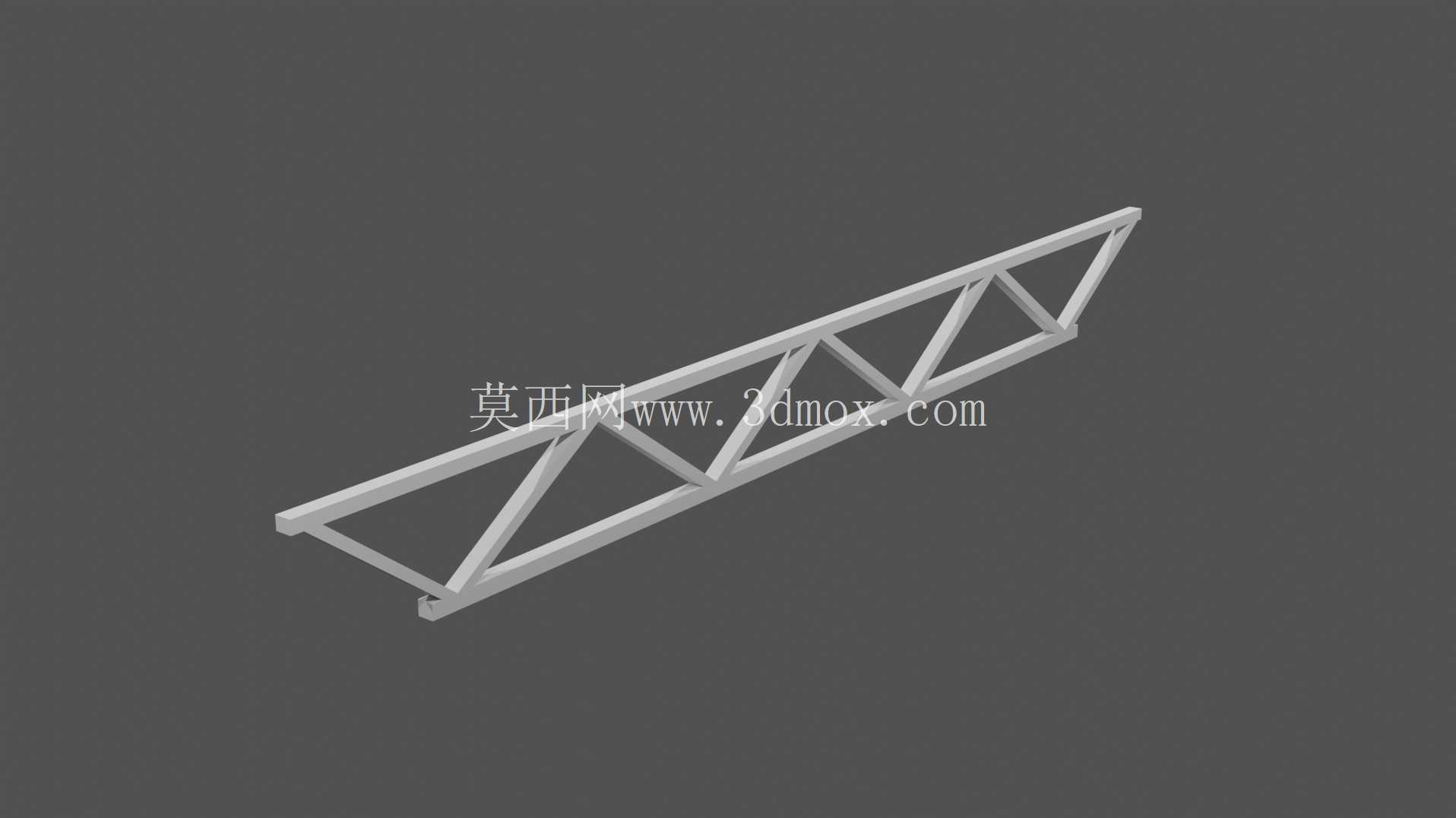

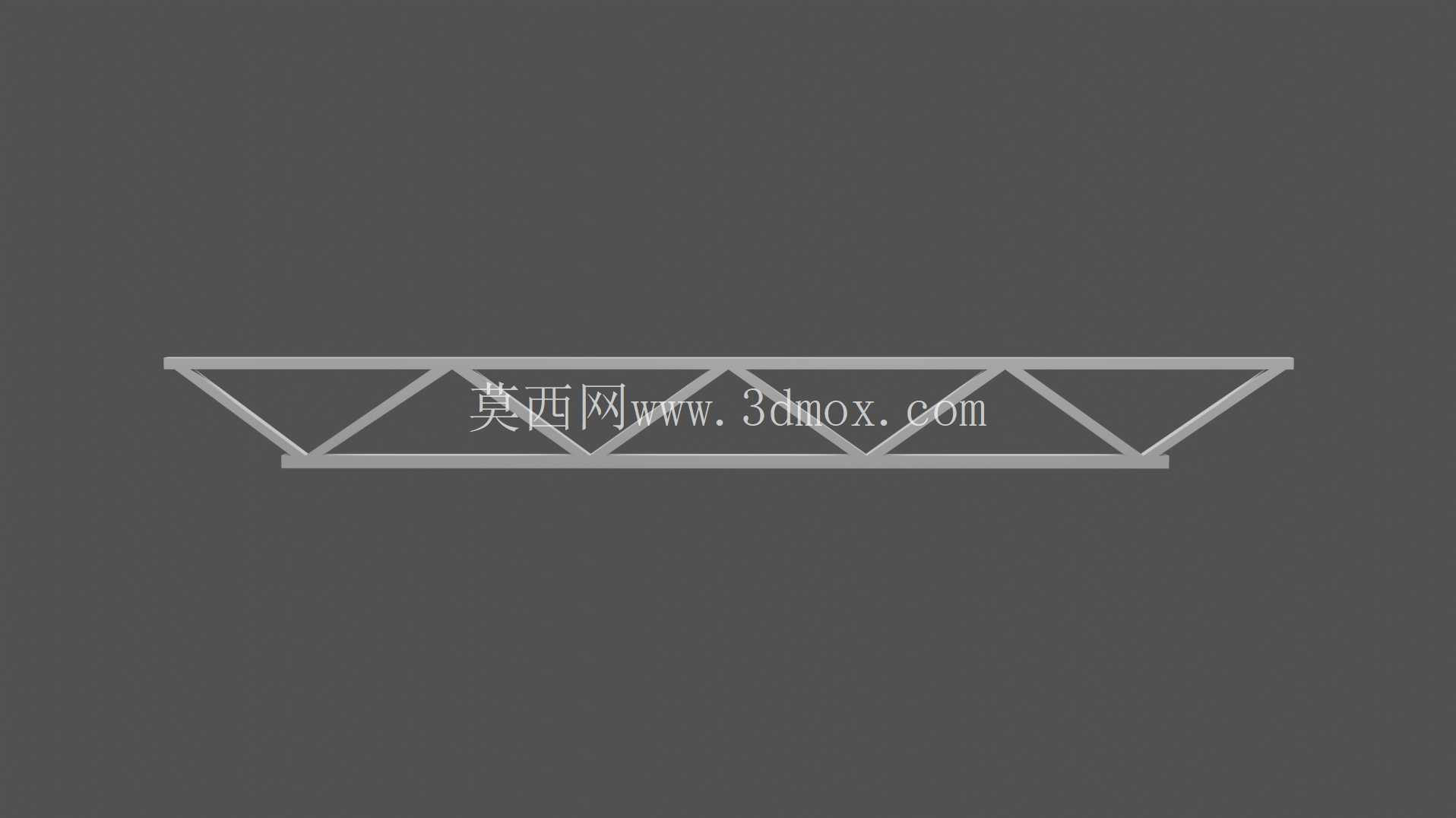

　　在大跨度工业厂房、仓储库房这类对屋面承重有明确要求的建筑结构体系中，屋面承重桁架是直接决定屋面荷载传递效率、整体结构稳定性的核心受力构件，本次涉及的12米跨度桁架，正是针对中等跨度工业建筑屋面的受力需求完成的结构设计。这类桁架的核心作用，是承接屋面铺装、屋面活载、积雪积灰荷载以及偶尔的检修荷载，将所有竖向荷载通过桁架节点均匀传递给下部的承重柱或者承重墙，避免屋面结构出现局部应力集中导致的变形甚至垮塌。从结构选型来看，该桁架采用三角形腹杆布置形式，这种布置逻辑的核心优势在于，所有杆件均可以按照二力杆的受力逻辑进行截面选型，上弦杆承担压应力，下弦杆承担拉应力，腹杆则根据所在位置分别承担斜向的拉力或者压力，能够最大化发挥方形钢管截面的力学性能，相比传统的H型钢焊接屋架，在同等跨度、同等荷载等级下，自重可以降低三成左右，同时杆件之间的节点焊接量更少，现场拼装的容错空间更大。设计过程中首先明确的是12米的净跨度边界，这一尺寸刚好适配常规柱距6米的双跨连拼工业厂房的单跨屋面需求，也可以用于大跨度仓储库房的屋面次梁布置，桁架的整体高度按照跨度的1/12到1/10进行取值，保证竖向挠度控制在规范允许的1/500跨度范围内，避免屋面出现积水或者铺装层开裂的问题。所有杆件均采用方形钢管制作，这种截面形式的优势在于两个方向的截面惯性矩接近，不管是屋面竖向荷载还是横向风荷载产生的水平力，都可以通过杆件均匀传递，不会出现传统角钢桁架平面外刚度不足需要额外增设支撑的问题，同时方形钢管的封闭截面抗锈蚀能力更强，后期维护的成本更低，适合工业厂区这类存在一定腐蚀介质的使用场景。节点设计上，所有腹杆与弦杆的连接均采用相贯线焊接的形式，没有额外的节点板，一方面减少了节点处的应力集中点，另一方面也让桁架整体外观更简洁，减少了积灰积水的死角，对于冶金、建材这类粉尘较大的生产车间来说，能够降低日常清理的工作量。安装边界方面，桁架两端采用简支的连接形式，一端设置固定铰支座，另一端设置滑动铰支座，能够释放温度变形产生的内应力，避免夏季高温或者冬季低温时，桁架热胀冷缩对下部承重结构产生额外的水平推力，安装时只需要将两端支座与下部预埋钢板焊接固定即可，不需要复杂的节点校准，能够大幅缩短现场屋面结构的施工周期。在实际工程应用中，这类桁架可以直接作为屋面的主承重结构，上部铺设檩条与屋面板，也可以作为大型厂房屋面的次桁架，配合更大跨度的主桁架形成完整的屋面受力体系，针对不同的屋面荷载需求，只需要调整方形钢管的壁厚，不需要改动整体的桁架外形与节点位置，能够快速适配不同地区的雪荷载、风荷载要求，结构的通用性较强。从建模逻辑来看，整个桁架严格按照1:1的实际工程尺寸搭建，所有杆件的中心线完全对齐节点，不存在偏心受力的情况，每一段杆件的长度、截面尺寸都可以直接提取用于材料统计，节点处的相贯线切口完全匹配实际焊接加工的需求，不需要二次调整就可以直接导出加工图纸，对于结构设计人员来说，可以直接在此模型基础上根据实际项目的荷载验算结果调整杆件截面，大幅缩短前期方案设计的周期。
