24米跨度工业厂房屋顶钢桁架

　　这套24米跨度的屋顶承重桁架，是工业建筑屋面支撑体系里非常典型的大跨度格构式受力构件，整体采用方形截面钢管拼接成型，在常规单层工业厂房、仓储库房、敞开式生产车间这类需要内部无立柱遮挡的建筑场景中应用十分广泛。做这类结构三维建模的时候，首先要锚定的核心边界就是24米的总跨度，这个跨度尺寸直接决定了桁架的矢高、腹杆分格间距以及杆件截面选型，常规同跨度屋架的矢高一般会控制在跨度的1/8到1/12区间，既可以保证屋面荷载传递的受力路径合理，也能避免桁架过高造成屋面围护材料用量增加、过低导致上下弦杆内力超限的问题。

　　从实际工程用途来看，这类桁架的核心作用是承接屋面传来的恒载与活载，包括屋面板自重、保温防水层重量、积灰荷载、雪荷载以及施工检修荷载，再把所有荷载通过两端的支座节点传递给下部的混凝土排架柱或者钢柱，和传统的实腹式屋面梁相比，格构式桁架把受拉、受压杆件分开布置，方钢管的截面惯性矩更大，自重更轻，24米跨度下整体用钢量远低于同承载力的H型钢实腹梁，对于大空间工业建筑来说，能大幅降低下部柱体和基础的承载负荷。

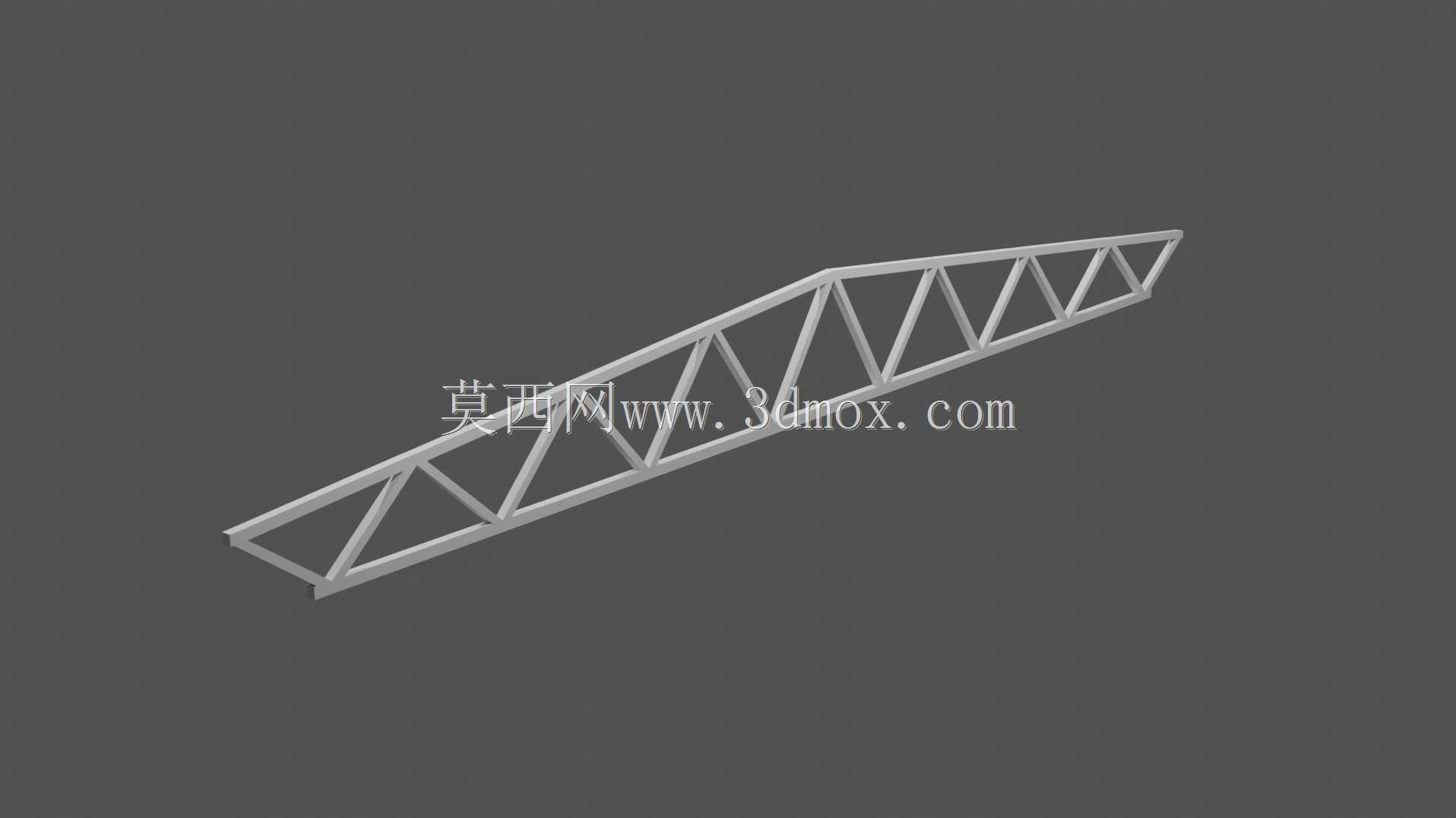

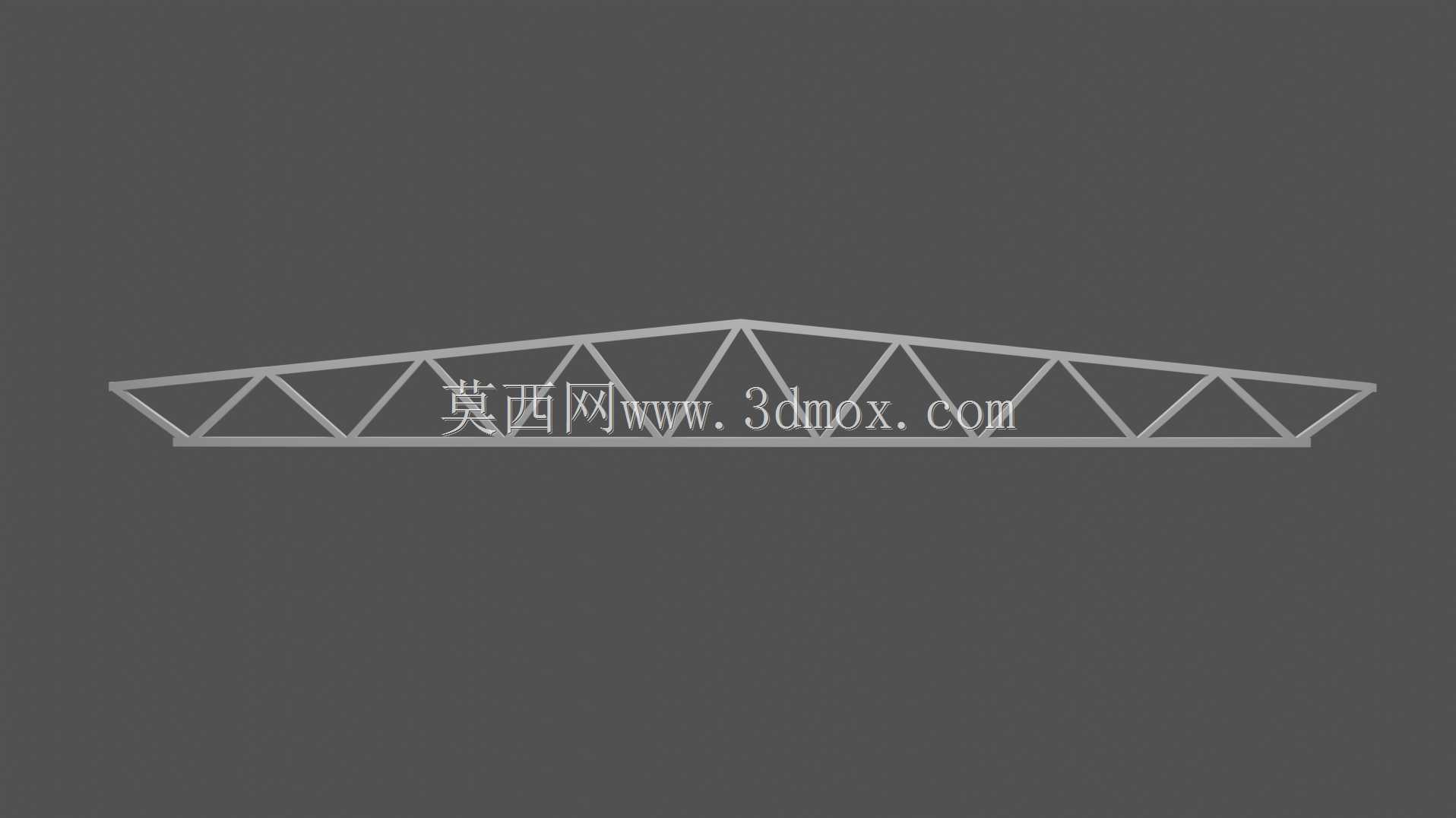

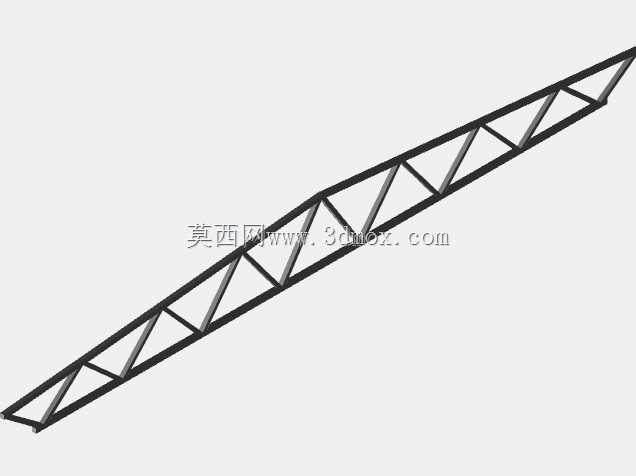

　　建模过程里的结构逻辑完全贴合现场焊接拼装的工艺顺序：上下弦杆通长布置，沿跨度方向按照均等的分格距离设置腹杆节点，腹杆采用三角形分格的布置形式，斜杆与竖杆交替排布，所有杆件的中线在节点位置完全汇交，避免出现附加偏心弯矩，这一点在三维建模时需要反复核对节点坐标，要是杆件轴线没有交于同一点，后续导入受力分析软件时会产生不必要的节点次应力，和实际受力状态偏差很大。方钢管杆件的选型也对应不同受力位置：上弦杆承受屋面荷载传导来的压应力，截面规格会适当加大，保证长细比满足规范要求，避免受压失稳；下弦杆主要承受拉应力，可在满足挠度要求的前提下匹配适配的截面；腹杆根据受拉、受压的不同受力属性，对应调整截面壁厚，所有杆件端部在节点处相贯切割，现场拼装时直接对齐焊接，不需要额外额外的节点连接板，既能减少零件数量，也能提升整体安装效率。

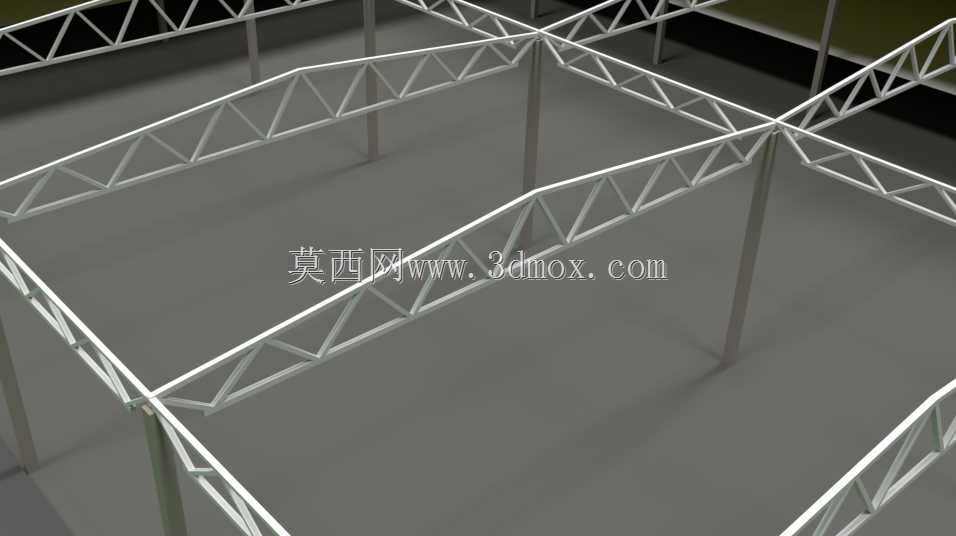

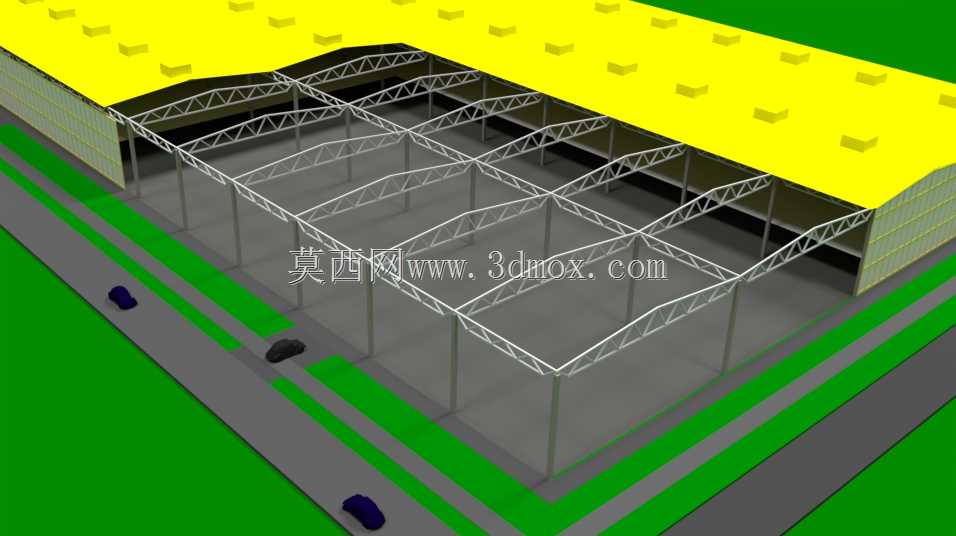

　　现场安装的边界条件也在模型里做了对应还原：桁架两端的支座节点预留了和柱顶预埋件连接的安装界面，吊装时可以直接将桁架支座搁置于柱顶标高位置，校正跨度与垂直度后完成焊接或者螺栓固定。单榀桁架就位之后，现场还会在相邻桁架之间布置水平支撑、系杆，把多榀桁架连成整体的屋面受力体系，保证纵向稳定性，避免单榀桁架平面外失稳。模型按照1:1的真实工程比例搭建，所有杆件的相对位置、节点交汇关系、桁架整体的起拱预设都和实际加工图纸对齐，结构设计人员可以直接参考这个模型核对腹杆布置合理性，加工技术人员可以用来模拟拼装顺序、校验杆件相贯切口的匹配度，对于刚接触钢结构屋架设计的从业者来说，也能通过这个模型直观理解三角形桁架的荷载传递路径：屋面荷载先作用在上弦节点，再通过斜腹杆把力分流到下弦和两端支座，整个传力路径简短明确，没有冗余的受力环节，完全适配大跨度工业建筑对屋面承重结构轻质、高强、安装便捷的核心需求。
