蜂窝结构能量吸收力学仿真演示结构

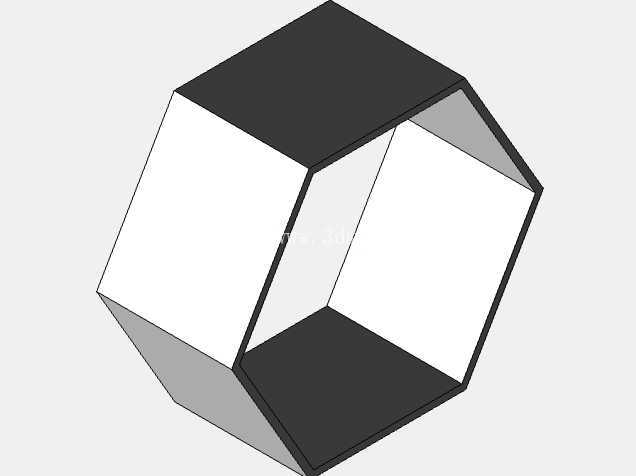

　　在轨道交通、航空航天、重型装备的缓冲防护场景中，蜂窝类多孔结构一直是被动吸能方案的核心选型方向，这类结构依靠胞元逐层压溃的塑性变形过程，将冲击动能转化为材料变形能，相比实体吸能块拥有更高的比吸能率与更可控的压溃力阈值。本次呈现的蜂窝结构仿真模型，以正六边形单胞为基础阵列构成环形闭合承载单元，区别于常规平铺式蜂窝缓冲垫，环形构型可适配柱面安装边界，在圆周方向提供均匀的吸能防护能力，常见于柱状设备的抗冲击包覆、旋转构件的过载溃缩保护场景。

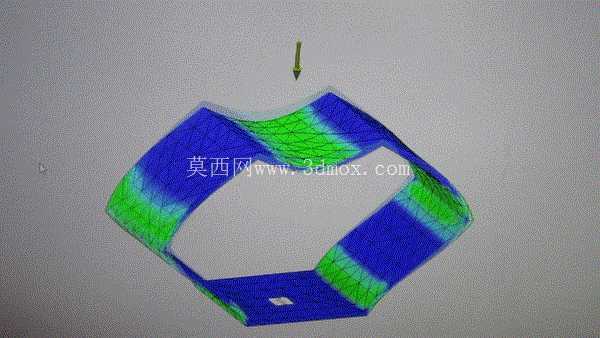

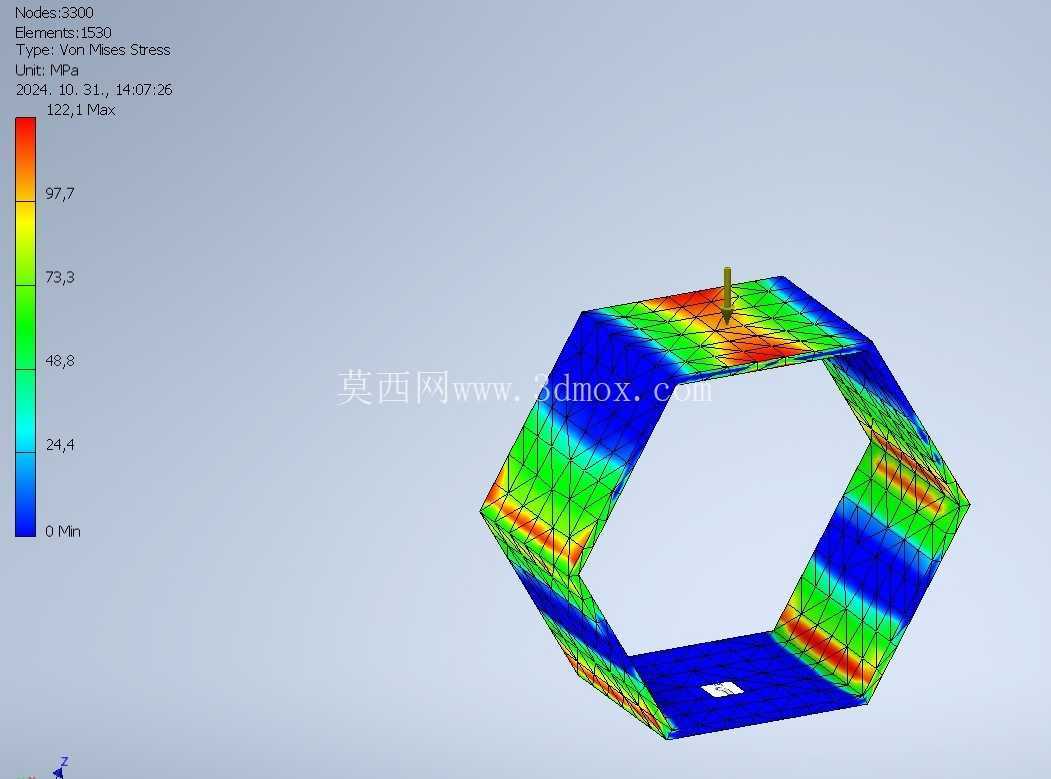

　　从结构设计逻辑来看，该模型的胞元壁厚、胞元边长参数经过匹配调整，可在给定冲击载荷下实现逐层递进的压溃变形，避免整体失稳导致的吸能效率骤降。仿真结果中呈现的米塞斯应力分布云图，清晰展示了冲击载荷作用下结构的应力传递路径：高应力区首先出现在冲击接触端的胞元棱边位置，随着载荷持续作用，应力沿胞壁向相邻胞元扩散，未直接受载的胞元区域应力水平维持在弹性区间内，这一特性保证了结构在吸能过程中不会出现突发式的整体断裂，压溃过程平稳可控。

　　在安装边界适配层面，该环形蜂窝结构的内外径尺寸可根据包覆对象的外径进行参数化调整，轴向长度可根据所需吸能总量匹配设计，安装时可通过两端的连接法兰与防护主体固定，无需额外设计复杂的连接结构。相比传统的金属缓冲垫、橡胶缓冲块，蜂窝金属结构的吸能特性受温度、环境老化的影响更小，在高低温、强腐蚀的工业场景中仍能保持稳定的力学性能。

　　从工程应用角度出发，这类结构可直接用于设备跌落防护、碰撞过载保护、爆炸冲击缓冲等场景，设计过程中可通过调整胞元规格、壁厚参数匹配不同的冲击载荷阈值：针对大能量冲击场景可选用大边长、厚壁的胞元构型，提升整体吸能总量；针对精密设备的微冲击防护，可选用小边长薄壁胞元，降低初始压溃力阈值，避免冲击载荷传递到被保护设备核心部件。仿真模型中还原的应力分布数据，可直接为实物样机的试制提供参数依据，减少实物试验的迭代次数，缩短结构开发周期。

　　需要注意的是，这类环形蜂窝结构在装配时需保证端面与安装面的平行度，避免偏载导致局部胞元提前压溃，降低整体吸能效率；结构选材可根据应用场景匹配铝合金、不锈钢、复合材料等不同材质，铝合金材质轻量化优势明显，适用于航空航天、轨道交通等对重量敏感的场景，不锈钢材质耐腐蚀性更强，适用于化工、海洋装备等恶劣工况环境。
