工业设备配套56系列侧装式电器连接插座

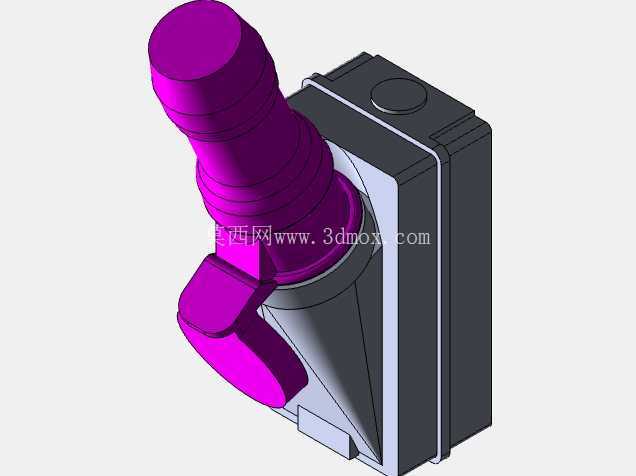

　　在工业配电、机床电控、移动供电设备的布线场景里，这类侧出线结构的电器插座是现场取电、设备外接供电的核心接插部件，区别于民用墙面插座，它的结构设计完全围绕工业场景的抗振、防误碰、快速接插需求展开。从结构布局来看，这款插座采用方形基座加侧置出线尾套的组合形式，基座部分做了等距的加强筋条，既可以在注塑成型时减少壳体缩痕，也能在安装后提升基座的抗形变能力，避免设备运行振动导致基座开裂、内部接插件松脱。出线端的锥形尾套做了多级阶梯环筋，这个结构不是装饰设计，实际装配时是用来卡紧线缆外层护套，配合尾部的锁紧卡扣，能承受至少80N的线缆拉脱力，符合工业接插件的线缆固定要求，防止现场拖拽线缆时把内部接线端子扯松，造成虚接打火的安全隐患。基座正面的圆形凹陷是定位标识点，安装时可以快速对齐面板开孔的定位标记，不用反复调整插座的安装角度，侧面的扳扣结构是锁止件，插头插入后扳动这个扣体就能把插头和插座锁为一体，设备运行产生的持续振动也不会让插头意外脱落，避免生产过程中突然断电造成的设备停机、工件报废问题。从安装边界来看，方形基座的安装孔位采用标准的对角布置，适配行业通用的面板开孔尺寸，不需要为了这款插座单独修改设备面板的开孔模具，替换旧插座时可以直接原位安装，不用额外做扩孔、补孔的加工。内部的接插端子采用腔体分隔设计，不同极性的导电件之间有独立的绝缘隔层，哪怕接线时线头有多余的铜丝毛刺，也不会造成极间短路，爬电距离满足低压配电的安全规范要求。设计这款插座的三维模型时，首先要确认安装面的平面度要求，基座和安装面板贴合的面做了0.2mm的容差设计，哪怕面板有轻微的平面度误差，也能保证安装后插座不会歪斜，同时密封圈的压缩量控制在合理范围，兼顾防尘和安装便利性。出线尾套的锥度设计经过反复调整，角度太大的话线缆弯折时尾套对线缆的支撑不足，容易造成线缆根部断线，角度太小又会导致线缆穿入时阻力过大，装配效率低，最终的锥度参数可以适配常规外径的橡套电缆，穿线时不用费力扩孔，线缆弯折到90度时尾套也能给线缆根部足够的支撑，减少线缆反复弯折造成的线芯断裂问题。扳扣的转轴位置做了间隙配合设计，反复扳动上千次也不会出现卡滞或者断裂，扣合位置的卡扣量经过校核，既不会因为卡扣量太小导致锁止失效，也不会因为卡扣量太大造成插头插拔时需要过大的操作力，一线操作人员单手就能完成插头的插拔和锁止操作。在实际的设备配套场景里，这类插座常被用在交流稳压设备、小型移动电控柜、车间临时供电箱的输出端，给手持电动工具、外接检测设备、移动作业工位提供稳定的电源接取接口，相比普通的民用插座，它的接插接触面积更大，大电流通过时的温升更低，长时间满负载运行也不会出现壳体发烫、接触片氧化的问题。建模过程中要注意所有棱角位置都做了R0.5以上的圆角处理，一是避免注塑时出现应力集中导致壳体开裂，二是安装操作时不会划伤操作人员的手部，符合工业产品的安全设计要求。基座背部的接线腔体预留了足够的接线空间，哪怕是较粗的多股铜芯线，也能轻松完成端子压接和接线操作，不会因为腔体空间太小导致接线时导线被挤压破损，造成绝缘失效的隐患。
