交流稳压器用L型带孔钣金安装支架

　　这款L型折弯钣金件是交流稳压设备内部的核心安装固定构件，主要承担电气元件的承载、定位与设备内部结构连接作用，在交流稳压器的整机装配环节中，属于衔接内部功能模块与设备外壳的关键结构件。从实际应用场景来看，这类钣金支架多安装在稳压器机箱的内侧边角位置，一侧立面通过紧固件与机箱内壁的预装螺柱锁紧，另一侧水平托面用来固定调压模块、接线端子排或是小型线路板组件，部分带大圆孔的立面还可穿过线缆或是作为散热风道的预留过孔，兼顾结构固定与走线避让的双重作用。

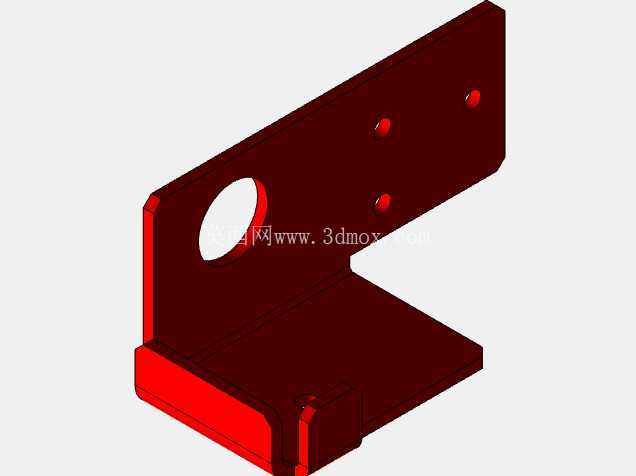

　　从设计思路层面拆解，该构件采用等厚冷轧钢板一次折弯成型，整体为90度直角L型结构，折弯处做了小半径圆角处理，避免折弯应力集中导致的板材开裂，同时折弯边的内侧预留了微小的让位间隙，保证批量生产时折弯角度的一致性，不会出现因板材回弹导致的安装面贴合度不足问题。立面上的三个小圆孔为沉头安装孔，孔位公差控制在±0.1mm范围内，可适配M4规格的沉头螺丝，安装后螺丝头不会突出钣金表面，避免与后续装配的元件产生干涉；立面上的大尺寸圆孔为线缆过孔，孔边缘做了去毛刺处理，防止穿线时割破线缆绝缘层，部分工况下这个圆孔也可作为定位销孔，在支架预装时与机箱上的定位销配合，快速找准安装位置，提升装配效率。水平托面的边缘做了向下的小折边处理，相当于给托面增加了加强筋结构，在不增加板材厚度的前提下提升托面的承重能力，避免长期承重后托面出现下弯变形，托面靠近折弯根部的位置预留了两个小型凸包结构，用来给安装在托面上的元件做定位，装配时元件底部的定位槽卡入凸包即可快速定位，不需要额外调整位置，大幅减少装配时的对位时间。

　　从安装边界与尺寸适配角度来看，该支架的立面高度与水平托面的长度比例经过优化，刚好适配常见的壁挂式、台式中小功率交流稳压器的内部安装空间，立面的安装孔位间距匹配行业内通用的稳压器机箱内壁预装螺柱间距，不需要对原有机箱结构做改动即可直接替换安装；水平托面的有效安装面积可覆盖常规调压模块、小型接线排的安装尺寸，托面距离机箱底板的预留高度足够容纳元件底部的引脚与接线空间，不会出现引脚顶到底板导致的短路风险。钣金表面采用红棕色防锈喷涂处理，涂层厚度均匀，既可以提升构件的防锈耐腐蚀能力，适配稳压器内部可能出现的凝露、温湿度变化工况，也能起到一定的绝缘作用，避免钣金边缘与带电元件意外接触导致的漏电风险。

　　在实际生产验证环节，这类钣金件的折弯角度、孔位精度都经过装配适配测试，三个安装孔的同轴度、孔与折弯边的平行度都满足钣金加工的通用公差要求，批量生产时的一致性较好，不会出现个别零件孔位偏移导致无法安装的问题。构件的整体重量较轻，不会给整机带来过多的额外负重，同时结构强度足够承受对应元件的重量，在设备运输、移动过程中不会出现支架变形、元件移位的情况。不同于通用的平板式安装件，这款L型支架充分利用了机箱内部的边角空间，在不占用机箱内部核心走线与散热空间的前提下，实现了元件的可靠固定，同时兼顾了走线避让、安装定位、结构加强等多重功能，是中小功率交流稳压器内部结构设计中非常典型的实用型钣金构件，对于同类型电气设备的内部安装结构设计也有一定的参考价值，建模时对折弯半径、孔位公差、折边加强结构的还原度较高，可直接用于生产前的装配干涉校验、工装夹具设计等环节。
