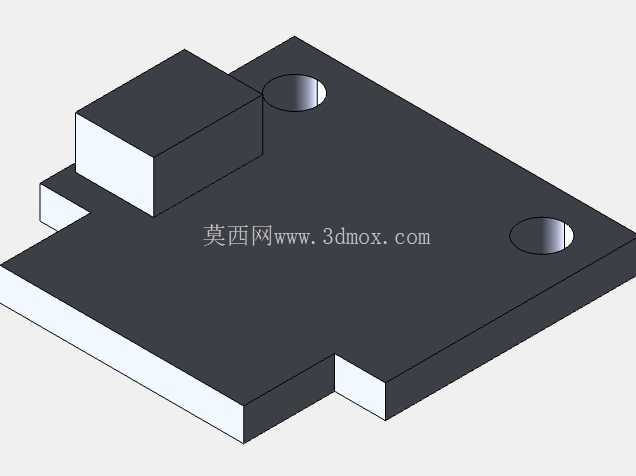

皮莫罗尼ICM20948传感模块结构建模

　　在消费电子、小型智能硬件的开发流程里，这类集成式传感模块的三维结构建模，往往是整机结构堆叠阶段最容易被忽略但又直接影响装配良率的环节。很多初级结构工程师在做PCB堆叠适配的时候，只会参考 datasheet 里的二维尺寸标注，忽略模块本体上凸起的接插件、定位孔周边的高度差，最后打样回来要么接插件和外壳筋位干涉，要么固定螺丝拧入后顶到板上的元件，反而拖慢了整个项目的迭代进度。做这个模块的结构建模时，最先要明确的是它的实际安装边界：整个模块的基板是带切角的矩形结构，两个对角位置预留了沉头安装孔，孔位的沉头深度要和常用的M2平头螺丝的头部尺寸匹配，不能只画通孔，不然实际装配时螺丝头高出板面，会和上层叠放的PCB或者外壳内壁产生硬干涉。基板上凸起的接插件部分是整个模型的高度最高点，建模时要单独把这个区域的轮廓做出来，不能直接把整个基板拉伸成等厚的方块——很多新手建模时图省事，忽略接插件的凸起高度，最后整机堆叠时算错了Z向的预留空间，导致外壳合模后直接压在接插件上，轻则把接插件压歪导致接触不良，重则直接挤裂焊盘造成模块报废。从实际应用场景来看，这类九轴传感模块常被用在小型机器人姿态检测、手持云台防抖、可穿戴设备运动追踪这类对安装空间要求极高的产品里，所以建模时不仅要还原模块本身的外形，还要把安装时的操作空间预留出来：比如接插件的插拔方向上要留出至少3mm的手指操作空间，两个安装孔的周边要留出2mm的无元件区域，方便自动锁螺丝机的吸嘴或者电批头作业，不会刮碰到板上的其他元件。设计思路上，这个模型没有做多余的曲面倒角，所有的轮廓都是按照实际元件的注塑外壳、PCB基板的真实成型特征来还原的：基板的切角是为了适配整机内部的避让筋位，避免和壳体内侧的注塑圆角产生干涉；接插件的外壳轮廓做了微小的拔模斜度，和实际注塑件的脱模角度一致，要是把接插件画成垂直的直壁，后续做装配干涉检查的时候，会误判接插件和周边结构的间隙，给后续的结构评审传递错误的尺寸信息。很多工程师在做这类电子模块建模时，容易犯的错误是把所有元件都简化成规则方块，但实际上这个模块上的两个安装孔是沉孔设计，孔位的边缘有轻微的冲压倒角，接插件的塑料外壳顶部有微小的脱模斜度，这些细节虽然尺寸不大，但在做高精度的设备堆叠时，0.1mm的尺寸偏差就可能导致整批外壳装配不良。比如之前接触过的一个手持稳定器项目，就是因为建模时把传感模块的接插件高度少算了0.3mm，最后量产时外壳压在接插件上，导致近两千套外壳需要返工打磨，损失不小。另外建模时还要考虑模块的安装方向：两个安装孔的位置是不对称的，其中一个孔更靠近板边的切角，这个设计本身就是防呆结构，防止生产组装时把模块装反，建模时要准确还原两个孔的相对位置，不能把孔位画成对称分布，不然生成的工程图会误导生产人员，出现装反的低级错误。从功能特性对应的结构设计来看，这个模块的基板厚度是标准的1.6mmPCB厚度，接插件的焊盘位置在基板背面，建模时不需要把焊盘的细节做出来，但要把接插件伸出基板背面的引脚高度考虑进去，要是模块是贴装在主板上的，背面引脚的高度会影响两个板之间的支撑柱高度设计，留的间隙太小会导致引脚顶到主板上的走线，造成短路风险。做这类小型电子元件的三维建模，核心不是把外观做的多么逼真，而是要把所有和装配相关的尺寸、特征都准确还原，让结构工程师在做整机堆叠的时候，不需要反复对照二维规格书核对尺寸，直接用模型就能完成干涉检查、安装空间预留、固定结构设计这些工作，减少后续打样迭代的次数。毕竟在硬件开发流程里，结构阶段的每一个尺寸偏差，传递到量产阶段都会被放大成几倍甚至几十倍的成本损耗，准确的三维模型就是把这些风险提前在设计阶段排除掉。
