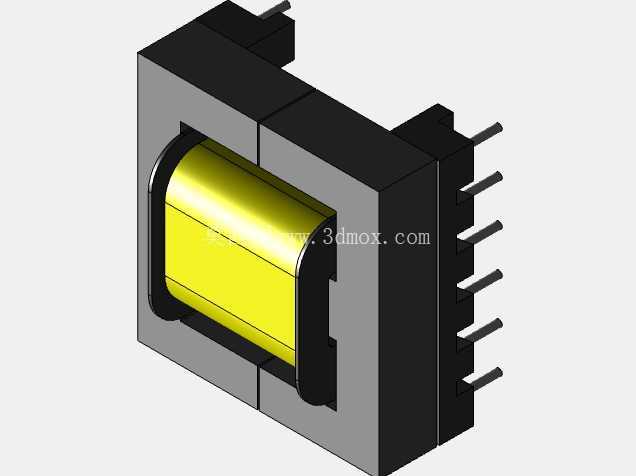

E30_17_7线轴式小型电源变压器结构

　　在消费类电源、工控辅助供电、小型家电控制板的电路设计环节，这类线轴结构的小型变压器是板载供电回路里的核心电磁转换部件，主要承担交流电压幅值变换、初次级电气隔离的核心作用，给后级整流、稳压电路提供匹配幅值的交流输入，同时通过物理隔离切断初次级的电气直流通路，满足低压侧电路的安规绝缘要求。做这类元件的三维建模时，首先要锚定PCB安装的边界约束——这类插针式变压器是直接波峰焊在印制板上的，所以本体的长宽高、插针的间距、插针伸出本体的长度，都要严格匹配PCB Layout阶段预留的焊盘位置与安装净空，不能出现本体和周边电容、散热片、接插件干涉的情况，建模时要先把安装基准面定在插针的焊接端面，所有结构特征都以这个基准为参照做尺寸约束。从结构设计思路来看，这款变压器采用E型铁芯拼接的结构，两片E型硅钢片对插组成闭合磁路，中间柱套装绕制好漆包线的线轴骨架，骨架侧边延伸出带插针的塑料基座，插针直接和漆包线的绕组端头连通，省去了额外接线的工序，适配自动化波峰焊的生产工艺。建模的时候要注意铁芯的叠厚尺寸，这个参数直接和磁路截面积挂钩，是决定变压器额定功率的核心结构参数，同时要预留铁芯和骨架之间的微小装配间隙，模拟实际生产中浸漆、组装的公差空间，不能把配合面做完全零间隙的理想状态，否则后续做装配仿真的时候会出现干涉报错。骨架部分的结构要重点考量，中间绕线区的挡边高度要匹配绕组的最大绕线厚度，避免漆包线超出骨架边缘导致和铁芯接触绝缘失效，侧边的插针要做定位凸台，保证插针的位置度满足PCB插装的公差要求，插针的直径要和标准焊盘孔径匹配，通常这类小功率变压器的插针直径在0.5-0.8mm区间，伸出焊接面的长度控制在2.5-3.5mm，既能保证焊接时的吃锡强度，也不会因为插针过长导致焊后剪脚工序额外增加工时。实际应用场景里，这类小功率E型线轴变压器常用在10W以内的交流供电场景，比如小型家电的控制板供电、工控模块的辅助电源、简易充电器的电压变换环节，相比环形变压器，它的结构更适合自动化插装，生产成本更低，相比贴片变压器，它的绝缘距离更容易做足，安规认证的流程更简单。建模过程中还要注意外形的安装避让：本体顶部和周边结构的净空要留足至少2mm，避免生产过程中元件插装时的磕碰，侧边的插针排列要做等距约束，相邻插针之间的爬电距离要满足安规要求，通常初次级绕组对应的插针之间要加大间距，或者在骨架上做隔离筋，建模时要把这个隔离筋的特征做出来，还原真实产品的安规设计细节。另外，铁芯的固定结构也要还原，实际产品中两片E型铁芯对插后，通常会通过外围的钢片卡扣或者浸漆固化来固定，建模时可以简化卡扣的细节，但要保留铁芯拼接的接缝特征，不要把铁芯做成一个整体的实心块，要体现出叠片组装的结构特点。线轴部分的绕线区不用逐圈还原漆包线的细节，但是要把绕线完成后的最大轮廓做出来，这个轮廓是校验PCB安装时和周边元件干涉的关键尺寸，很多新手建模时只做骨架的尺寸，忽略绕线后的厚度，导致实际打样后变压器装上去和旁边的电解电容顶死，造成设计返工。从安装边界来看，这款变压器的插针采用单侧排列的方式，一共6根插针，对应初次级的多个绕组抽头，可以实现多组电压输出，适配不同后级电路的供电需求，插针的排列方向要和PCB的走线路径匹配，减少走线的弯折。在做整机结构校验的时候，要把变压器的模型放到PCB装配体里，核对三个方向的尺寸：X方向的本体宽度不能超出板边的安装范围，Y方向的插针深度要匹配焊盘的位置，Z方向的本体高度不能超过外壳的内部净空，尤其是在薄型外壳的产品里，变压器的高度往往是决定整机厚度的关键尺寸之一。这类模型在结构设计库中的实用性很强，做电路方案设计的时候，可以直接调用这个模型放到PCB的3D预览里，提前排查安装干涉问题，不用等元件实物回来才发现结构冲突，能大幅缩短产品开发的打样迭代周期。建模时还要注意材质的区分：铁芯部分是硅钢片的叠压结构，表面有氧化或者防锈涂层，线轴骨架是耐高温的工程塑料，通常是黑色电木或者PBT材质，绕组部分是漆包线绕制后浸漆的黄色绝缘层，插针是镀锡的铜质引脚，这些材质的外观特征在模型里做区分，能让装配预览的时候更直观，方便结构工程师快速识别不同部件的位置。
