LUMEL工业接线端子式电流互感器结构

　　在工业配电与自动化控制系统的柜内布线场景里，这类集成接线端子结构的电流互感器，是承担回路电流采样、电气隔离、信号变送的核心元件，区别于传统分体式互感器与端子排分开布置的方案，这款元件将采样铁芯、绝缘壳体、接线端整合为一体化结构，能大幅压缩柜内安装空间，减少二次布线的转接节点，降低现场接线的出错概率。从实际使用场景来看，这类元件主要适配工业控制面板、低压配电柜、PLC控制柜、分布式IO站点的电流检测回路，可在多尘、存在轻度振动、温湿度波动较大的工业车间环境下长期稳定工作，覆盖从生产线动力回路监测、配电支路电流采集到设备过载保护信号采样的各类需求，不需要额外配置转接端子排，直接将一次回路导线穿过中心采样孔，二次侧接线端直接对接信号采集模块即可完成回路搭建。

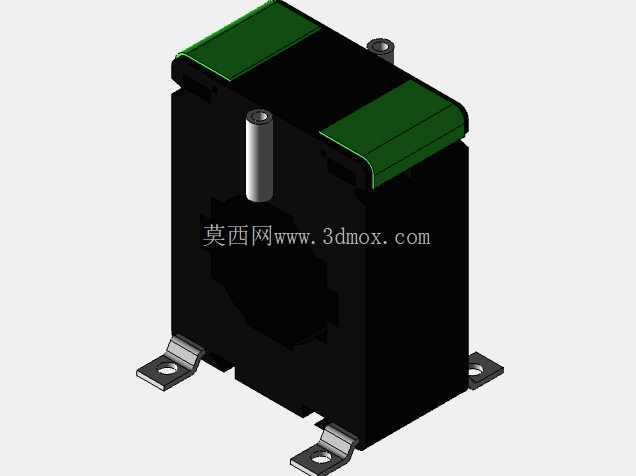

　　从功能特性上看，这款元件的主体采用阻燃级绝缘工程塑料作为外壳基材，内部环形采样铁芯被完全封装在壳体内部，避免现场布线时铁芯磕碰受损，同时隔绝相邻回路的电磁干扰，保证采样精度稳定。顶部设置的两组绿色防护盖板对应二次侧接线端的防护结构，接线完成后可将盖板扣合，防止现场运维时误触带电端子，也能避免金属碎屑、灰尘落入接线端造成短路风险。壳体侧面伸出的金属定位柱与底部的两个带安装孔的金属固定脚，是整个元件的安装定位结构，固定脚采用折弯成型的镀锌钢板材质，表面做钝化处理，具备良好的防锈抗腐蚀能力，安装时可直接通过M4螺丝固定在柜内安装板或者标准导轨适配支架上，定位柱则能在安装时快速卡入安装板的预开定位孔，避免拧螺丝时元件发生偏移，降低现场安装的对位难度。

　　在结构设计思路上，这款元件摒弃了传统互感器方方正正的对称壳体结构，将接线端区域做了凸起加高处理，让二次侧接线操作时手部有足够的操作空间，不需要额外预留过大的柜内纵深空间，同时壳体底部的固定脚采用向外延伸的悬臂式结构，固定孔中心距与常用的低压端子排安装孔距保持兼容，用户在改造旧柜时可以直接替换原有端子排位置的元件，不需要重新在安装板上打孔。壳体中心的贯通孔是一次回路导线的穿入通道，孔径尺寸适配常规10平方及以下的单股铜芯导线，也可容纳多股软线压接冷压端子后穿入，满足多数低压小功率动力回路的电流采样需求。从安装边界尺寸来看，元件整体高度控制在100mm以内，宽度不超过60mm，厚度方向尺寸约70mm，固定脚的安装孔中心距为45mm，定位柱直径为6mm，突出壳体表面8mm，在做柜内布局三维建模时，只需要在安装板上预留对应尺寸的安装空间，同时在元件上方预留30mm的接线操作空间、前方预留20mm的导线弯折空间即可，不需要额外预留过多冗余空间，能有效提升电控柜内部的空间利用率。

　　在实际工程选型应用中，这类一体化互感器的结构优势非常明显，传统分体式布置需要在柜内分别安装互感器、端子排，两者之间还需要布设二次连接线，不仅占用更多安装空间，多一个连接节点就多一个故障隐患点，而一体化结构将两个功能整合在一起，二次接线端直接与内部采样绕组连接，出厂时已经完成内部接线的绝缘处理，现场只需要完成一次导线穿入、二次信号线接入两个步骤，就能完成元件安装，大幅缩短现场布线的工时，也减少了后期运维时的故障排查点。壳体表面的筋条结构并非装饰作用，而是增加壳体的结构强度，在柜内发生短路产生电动力冲击时，壳体不会轻易开裂，同时筋条形成的散热槽能增加壳体与空气的接触面积，让元件长期工作时产生的热量能更快散发出去，避免内部绕组过热影响绝缘性能。顶部的绿色盖板采用卡扣式连接，不需要工具就能徒手打开或者扣合，运维时检测二次回路信号不需要拆卸整个元件，只需要翻开盖板就能接触到接线端子完成测量，操作十分便捷。底部固定脚与壳体之间采用嵌入式连接，金属固定脚的一部分嵌入塑料壳体内部，在承受安装螺丝的锁紧力时，应力会分散到整个壳体的嵌入结构上，不会出现固定脚受力脱落的问题，能承受长期的振动工况下的连接可靠性，适配有轻度振动的设备配套电控柜使用场景，比如风机、水泵配套的控制柜，不需要额外加装减震附件就能保证元件固定稳定。
