家用塑料衣架注塑成型模具结构设计

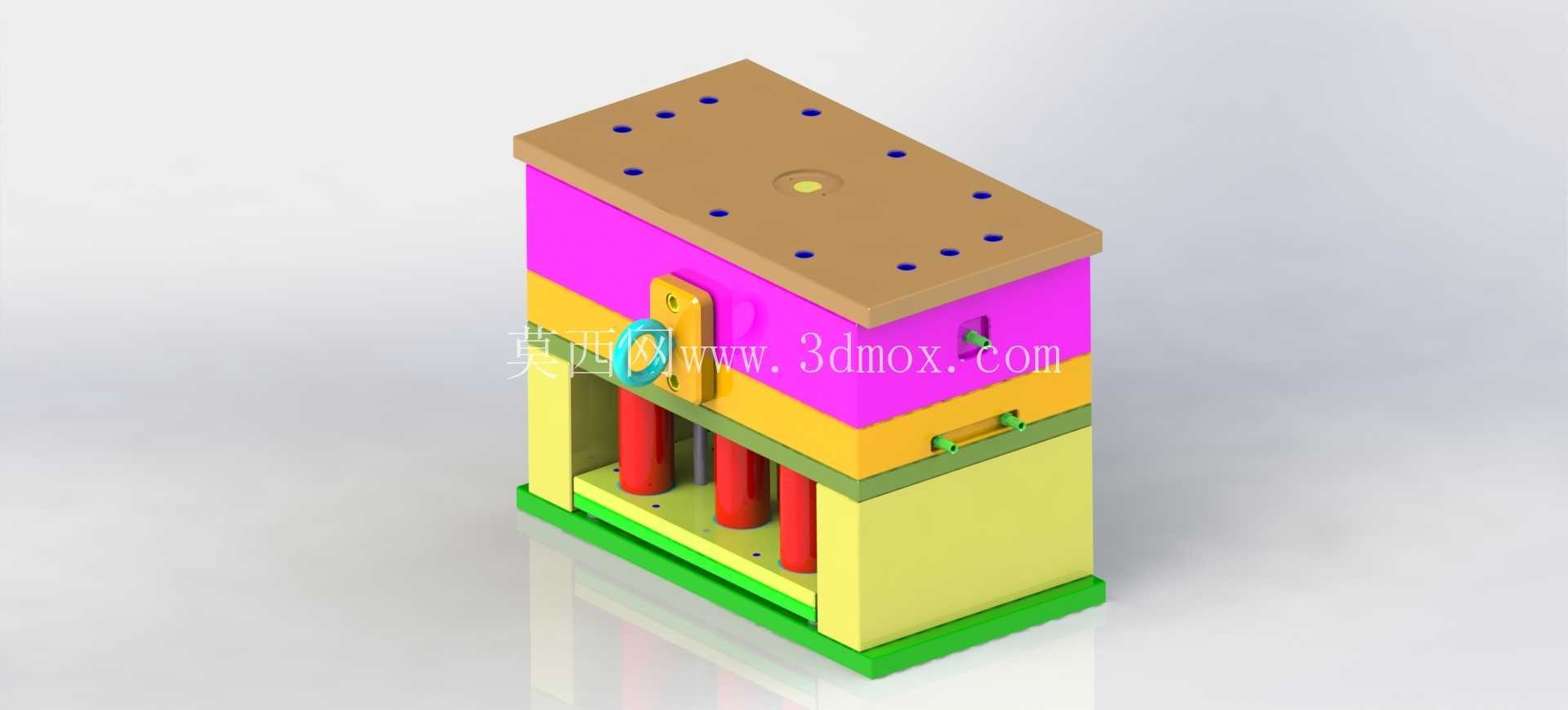

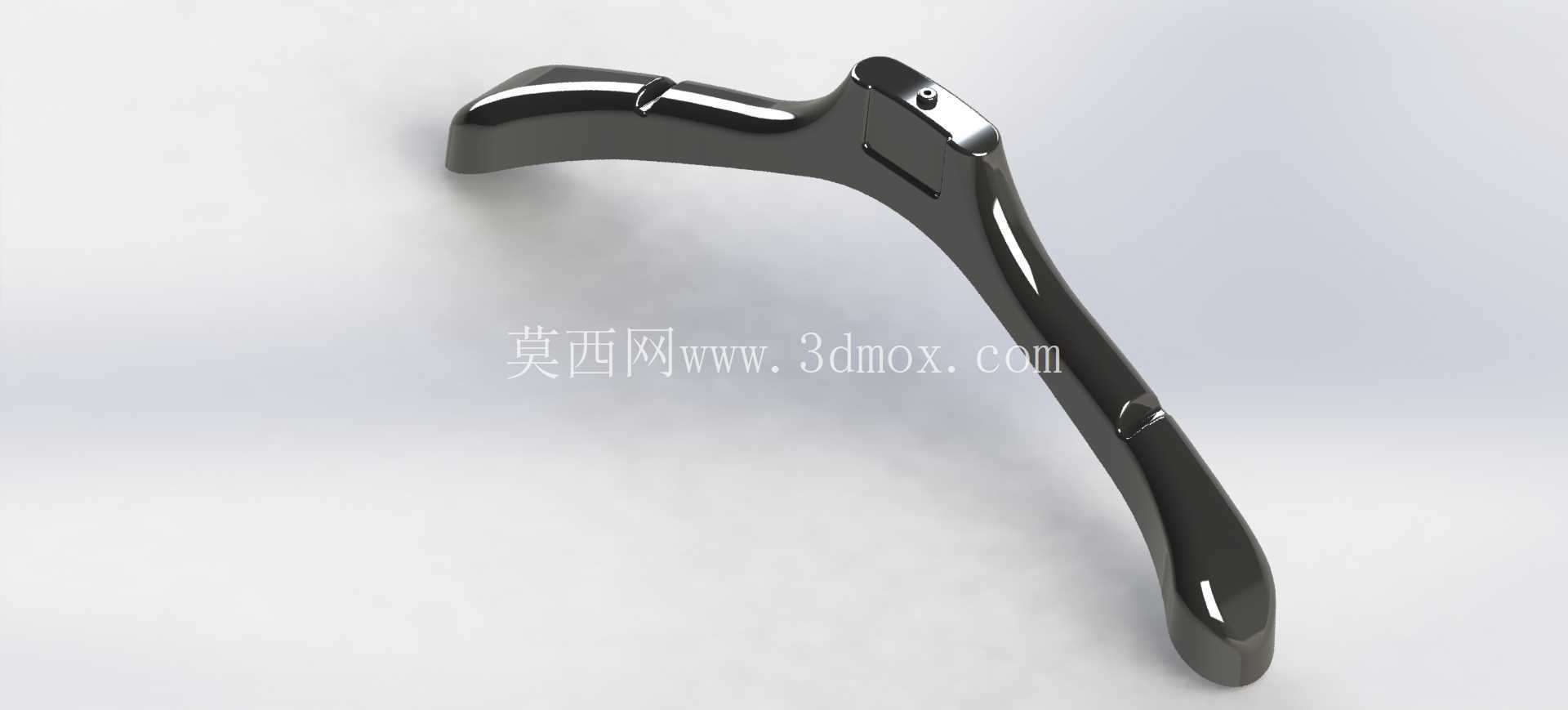

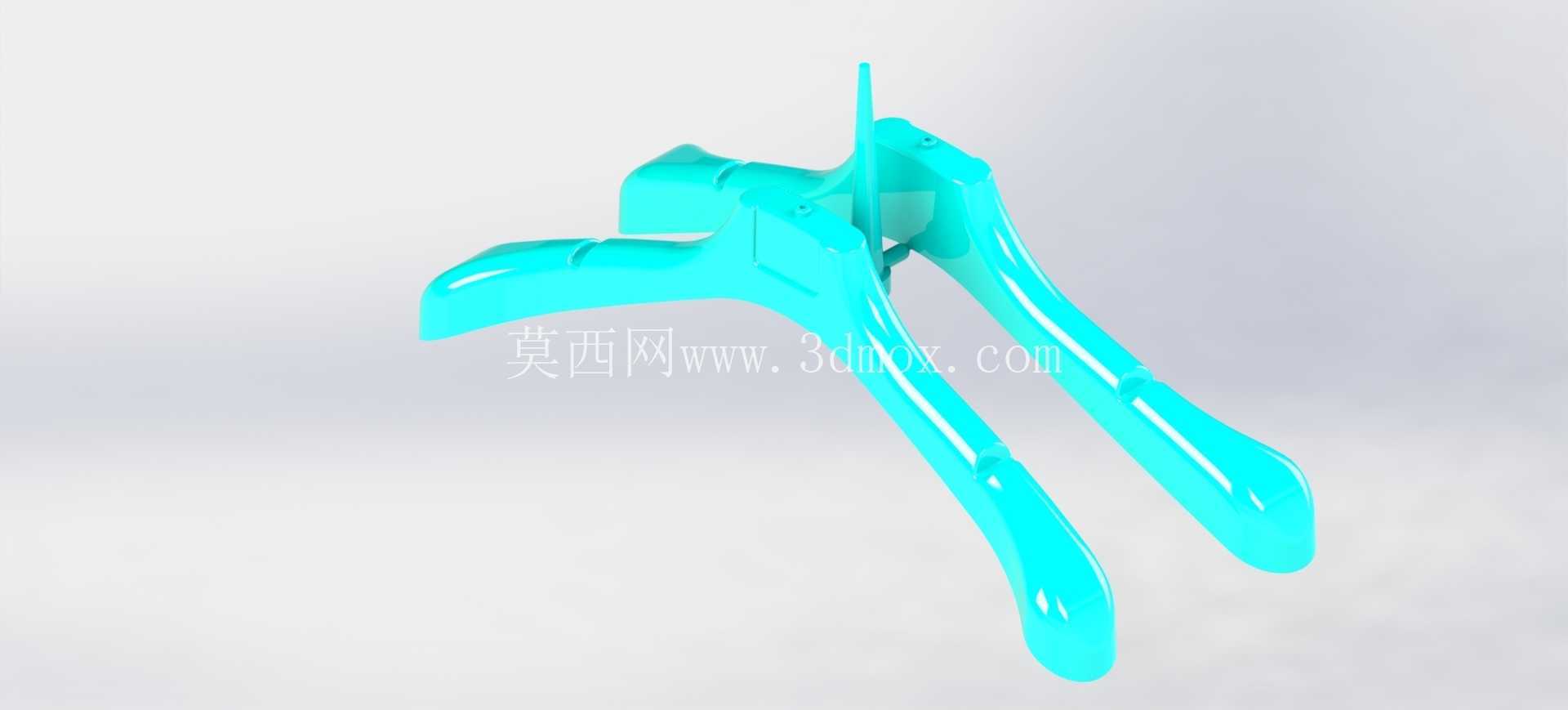

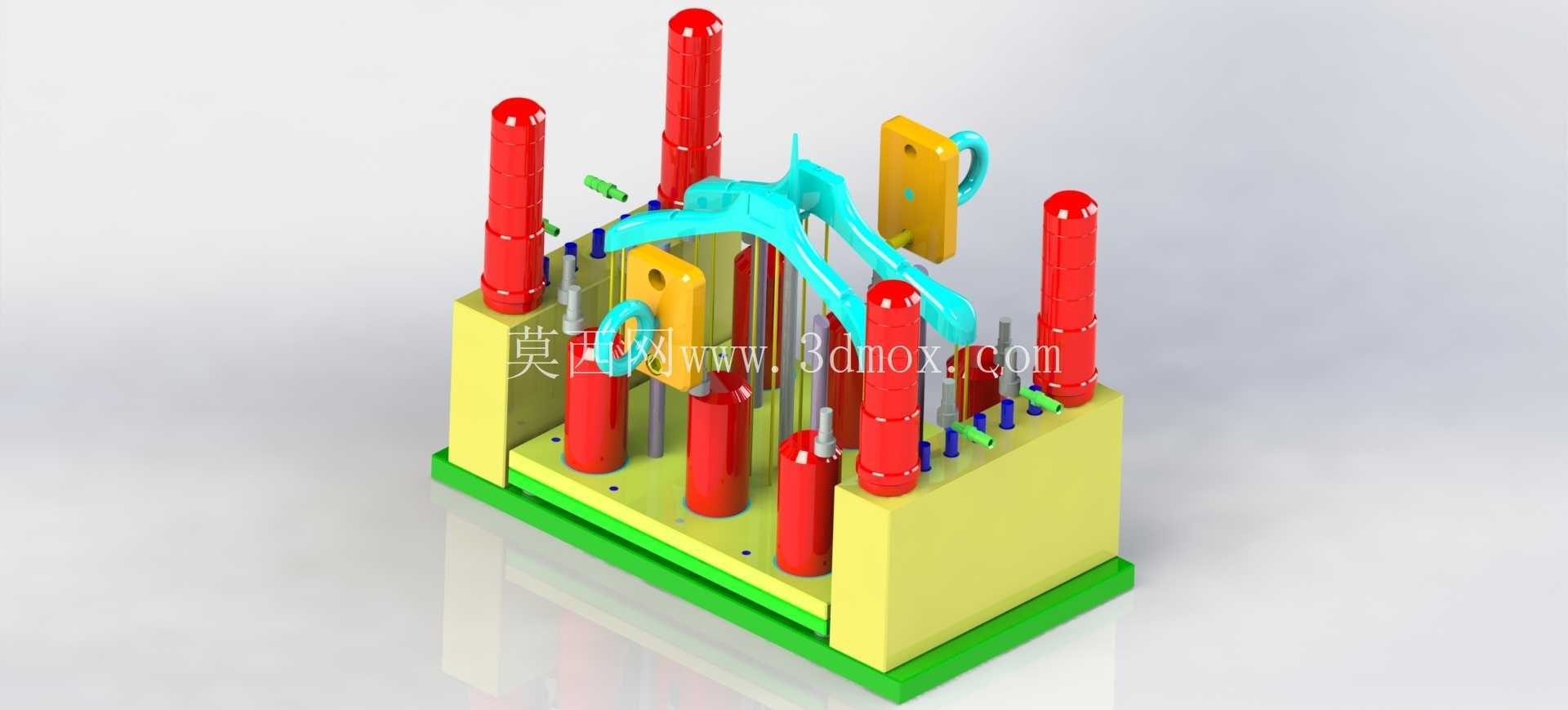

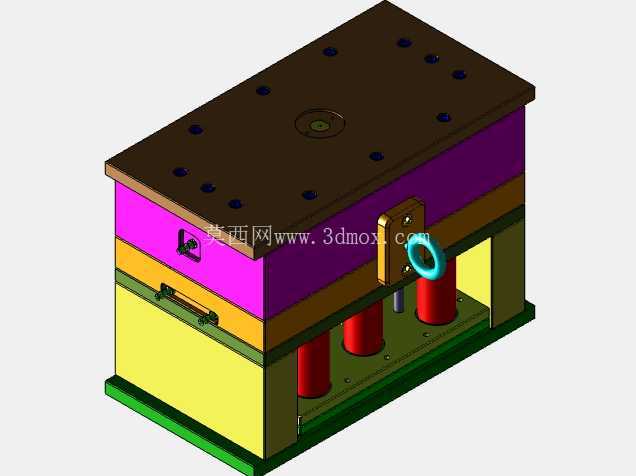

　　这套模具针对日常家用塑料衣架的批量注塑生产开发，适配常规卧式注塑机安装使用，核心服务于日用塑料制品加工场景，匹配衣架类产品薄壁、带挂勾结构、批量大的生产需求。从结构布局来看，模具采用标准两板模模架结构，整体安装边界适配200吨级以内卧式注塑机的拉杆间距、容模厚度与开模行程要求，模架长宽尺寸控制在350mm*400mm区间，总闭合厚度控制在380mm左右，开模行程预留220mm以上，能够保证产品与浇注系统凝料的顺利脱出，不会出现开模距离不足导致的取件卡滞问题。浇注系统采用侧浇口进料方案，浇口位置设置在衣架挂勾与主体衔接的非外观面区域，能够避免浇口痕迹残留在产品正面影响外观质量，同时进料流程覆盖整个衣架成型型腔，熔体填充时流动阻力均匀，不会出现局部缺胶、熔接痕明显的问题，流道截面采用圆形设计，能够减少熔体传输过程中的压力损失与温度损耗，降低注塑过程的能耗与原料浪费。冷却系统采用多层回路布局，定模侧围绕型腔表面设置环绕式冷却水道，动模侧对应型芯位置设置直通式冷却水道，水道直径统一为8mm，水道距离型腔壁的距离控制在12-15mm区间，相邻水道间距保持在25mm左右，能够保证模温均匀控制在40-60摄氏度区间，避免产品冷却不均导致的翘曲变形，尤其是衣架长杆部位的冷却一致性，能够有效控制产品成型后的直线度公差，满足后续装配与使用的尺寸要求。脱模系统采用顶针顶出结构，顶针分布在衣架的加强筋位置、挂勾根部以及主体边缘区域，顶针直径根据布置位置选择6mm与8mm两种规格，顶出行程设置为60mm，顶出过程中顶针受力均匀，不会出现顶白、顶穿产品的问题，同时顶针排布避开产品外观面，不会在产品可见区域留下顶出痕迹。导向系统采用标准导柱导套配合结构，四个导柱分别布置在模架四个角位，导柱直径为25mm，导柱有效导向长度大于合模过程中凸凹模接触前的行程，能够保证合模过程中动定模精准对中，避免出现型腔错位导致的产品飞边、壁厚不均问题。模具的成型零件采用镶拼式结构，型腔与型芯部分采用预硬塑胶模具钢加工，针对衣架挂勾位置的倒扣结构，采用斜顶抽芯机构实现侧向脱模，斜顶倾斜角度设置为5度，斜顶的滑动行程满足倒扣脱出的距离要求，斜顶与模板之间采用耐磨块配合，减少长期生产过程中的磨损量，延长模具的维护周期。排气系统开设在型腔末端与熔体最后填充的位置，排气槽深度控制在0.02mm，既能够保证型腔内的空气顺利排出，避免产品出现烧焦、气泡缺陷，又不会出现熔体溢料导致的飞边问题。这套模具在设计过程中充分考虑了日用塑料制品生产的效率需求，单模次可成型1件衣架产品，成型周期控制在25秒左右，能够满足中小批量生产的产能要求，同时模具的易损件均采用标准件配置，日常维护时更换便捷，不需要额外定制非标准配件，能够降低生产过程中的维护成本。在实际生产适配中，模具的定位圈、浇口套尺寸均采用行业通用标准规格，能够直接适配多数常规卧式注塑机的安装接口，上机安装时不需要额外加工转接法兰，能够缩短模具上机调试的准备时间。针对衣架产品的使用特性，模具成型面的表面粗糙度控制在Ra0.8以下，能够保证成型后的产品表面光滑无划痕，不需要额外进行抛光后处理，减少后续加工工序。
