250毫升PET瓶吹塑成型模具结构

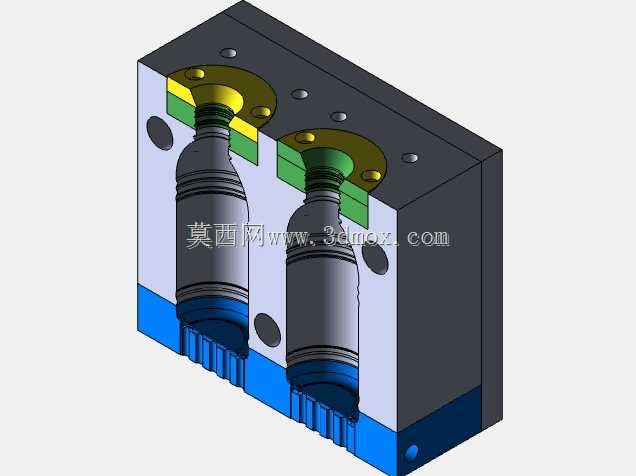

　　这套三维结构围绕250毫升小容量PET瓶的吹塑成型需求展开，模型呈现的是典型两腔瓶坯吹塑模具的剖视装配状态。画面中可以看到左右对合的模架主体、瓶身成型型腔、瓶口定位区域、底部成型镶件以及内部布置的冷却通道，瓶体以半透明方式置于型腔内，便于观察合模后制品与模具型面的贴合关系。

　　从实际生产场景看，这类模具多用于饮料、调味品、日化液体等小规格包装瓶的吹制工序。设备端通常配合吹瓶机使用，瓶坯经加热后进入模具，合模、拉伸、高压吹气、冷却、开模、顶出依次完成。双腔布局的意义在于单次开合模可同时成型两件制品，在保证锁模力和吹气压力稳定的前提下，能够提高单位时间产出；同时两腔对称布置，也有利于载荷分布和冷却均衡。

　　结构设计上，型腔轮廓直接决定瓶身外形。模型中瓶体肩部圆弧、瓶身圆柱段、底部加强齿纹均在模具对应位置形成反向型面。肩部过渡区曲率变化较大，吹胀时材料拉伸明显，因此型面需要连续顺滑，避免局部应力集中造成瓶壁薄厚不均。瓶口部分承担密封和瓶盖配合功能，模具在该区域通常设置定位与冷却结构，使口部尺寸稳定、端面平整。底部齿纹和支撑环则关系到瓶子站立稳定性及吹塑后抗内压能力，模具镶件需要把细小纹路清晰复制到制品上。

　　冷却系统在吹塑模中十分关键。模型可见模具内部靠近型腔的水路布置，其作用是在高压吹气成型后迅速带走瓶壁热量，缩短定型时间。水路若距离型面过远，冷却效率低，制品容易收缩变形；若过于贴近型腔，则会削弱模体强度，并可能造成局部温度不均。工程设计中通常需要结合瓶壁厚度、材料收缩率、成型节拍和水温条件，平衡冷却速度与模具刚性。

　　模架外形采用方块式整体结构，外侧设有安装孔和定位孔，用于与吹瓶机模板、导向机构及开合模动作连接。合模面需要保证较高平面度，分型面沿瓶体轴向贯通，若配合间隙控制不当，合模处容易产生飞边。瓶底区域因形状复杂、排气和冷却要求高，常采用独立镶件形式，既便于加工抛光，也利于后期维修更换。瓶口附近的嵌件同样可单独拆换，以适配不同口径或口部螺纹规格。

　　从安装边界看，设计时需重点校核模具闭合厚度、模板开模行程、型腔中心距以及瓶体取出空间。250毫升瓶体高度不大，但双腔并排后模架宽度增加，设备拉杆间距、锁模模板尺寸和吹气工位位置都要与之匹配。模型中瓶体向下伸出的表达，也提示在布局时不能只关注型腔本体，还要预留底部脱模、输送和机械手取件空间。

　　对于三维建模人员而言，该类结构的建模重点不只是画出瓶体外形，而是要把制品、型腔、模架、镶件、水路和安装特征之间的关系建立清楚。分型面应沿制品轮廓合理拆分，型腔壁厚要满足承压要求，冷却通道不能与螺钉孔、定位孔发生干涉。瓶身外观面若用于品牌包装，还需在型面设计阶段预留标签区域、加强筋位置和表面处理空间。整体来看，该模型直观展示了小容量瓶体从瓶坯到成型模具的结构对应关系，可用于吹塑模结构分析、双腔布局校核以及包装瓶成型工艺讨论。
