教学实训用两板型注塑模具结构

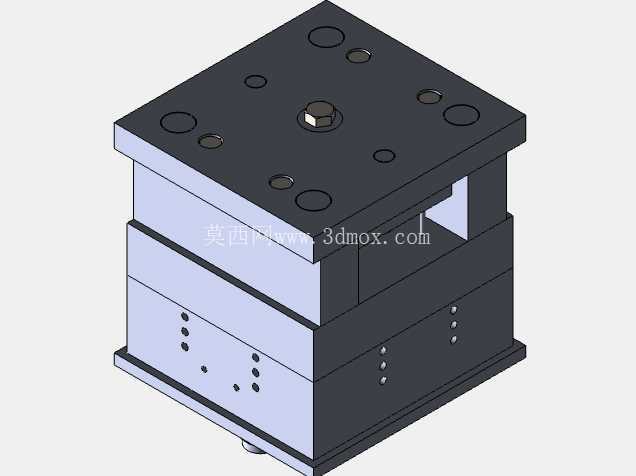

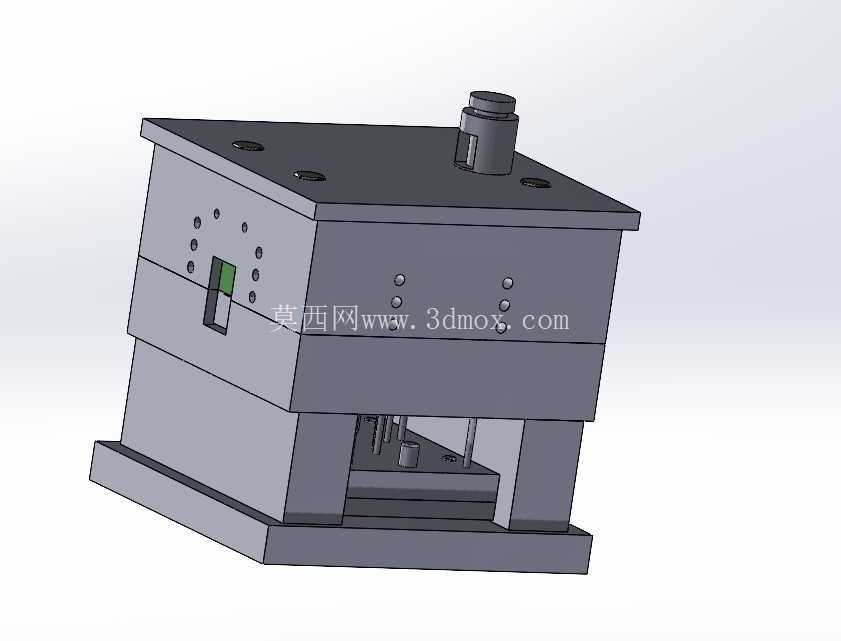

　　这套模具结构属于典型的两板注塑成型工装，日常应用场景覆盖小尺寸塑胶件的小批量试制、职业院校模具专业的拆装实训场景，也可作为基础注塑模设计的参考样例，适配卧式注塑机的安装接口，可直接用于常规热塑性塑胶原料的注射成型作业。从实际用途来看，该结构完整还原了量产注塑模的核心功能模块，可完成塑胶熔体的填充、保压、冷却固化、开模顶出的全流程动作，没有冗余的复杂抽芯结构，适合作为入门级模具结构认知、装配逻辑梳理的实操载体，也可通过更换模仁部分适配不同形状的小型塑胶件生产需求。从功能特性上拆解，整套结构分为定模侧、动模侧两大主体部分：定模侧包含定位圈、浇口套组件，定位圈突出定模座板上表面，可与注塑机定模板的定位孔精准配合，

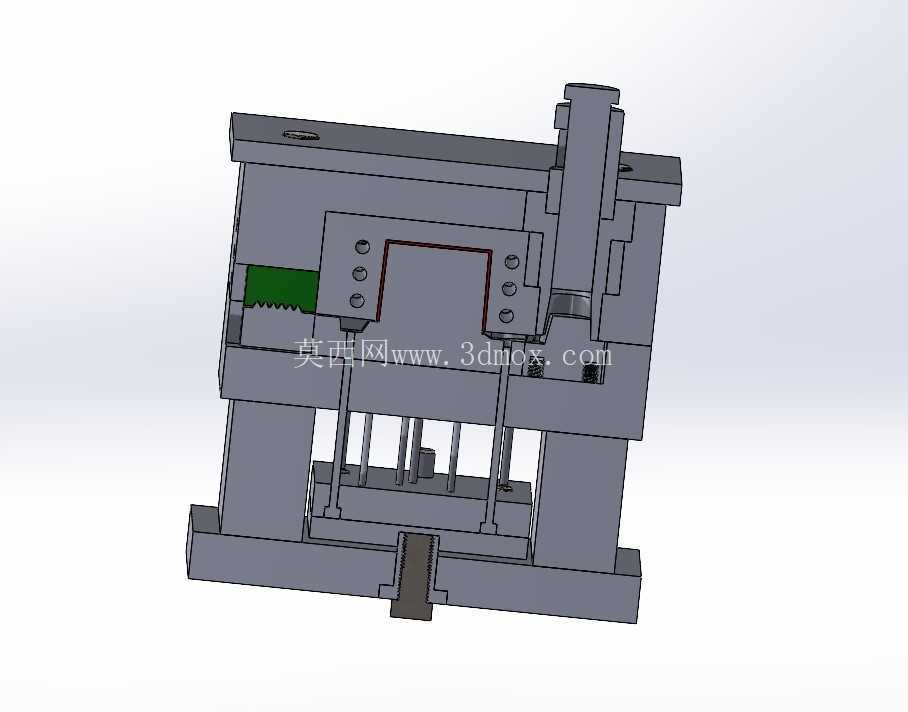

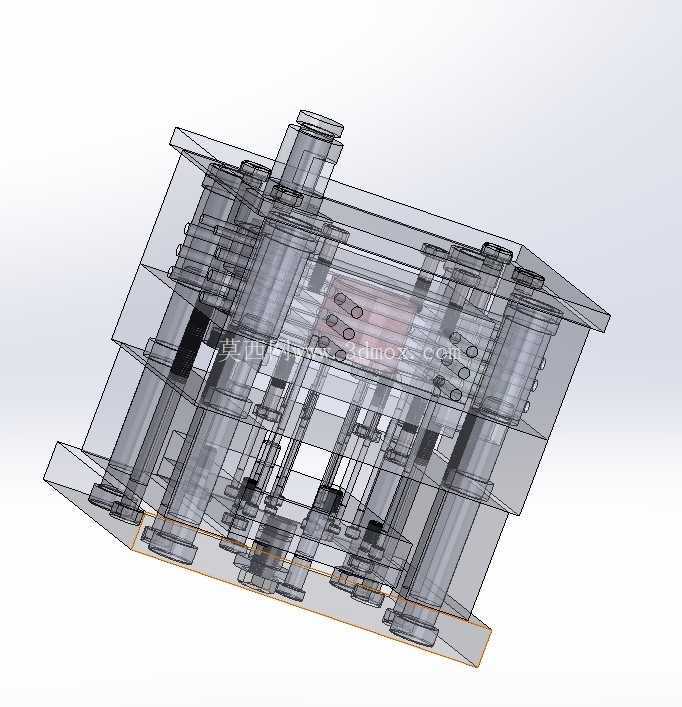

　　保证浇口套与注塑机射嘴的同轴度，避免注射过程中出现溢料问题；浇口套采用标准锥度内孔设计，可引导熔融塑胶顺利进入模腔，同时减少熔体流动过程中的压力损失。动模侧集成了顶出机构、导向组件、回程杆结构，导柱导套采用对称四点布置，合模过程中可精准引导动定模对位，避免合模错位导致模仁擦伤、产品飞边超差的问题；顶出板采用标准模架的双层板结构，顶针排布对应产品的受力均匀位置，开模后可平稳将固化后的塑胶件从动模仁上顶出，避免顶出过程中产品出现变形、顶白缺陷；回程杆对称布置在顶出板四角，合模过程中可通过定模侧的触压带动顶出板提前复位，避免合模时顶针与定模仁发生碰撞损坏。设计思路上完全遵循标准模架的选型逻辑，模座采用标准化的板式结构，所有安装孔、

　　连接螺丝孔的位置都符合常用模架的尺寸规范，不需要额外定制非标模架即可完成加工组装，大幅降低加工成本与组装难度；模仁部分采用嵌装式设计，通过螺丝与模座板固定，后续如果需要更换成型不同产品，只需要拆卸更换模仁、调整顶针位置即可，不需要重新加工整套模座，提升了工装的复用性；冷却水路采用直通式布置，在定模、动模板内分别加工循环水路，可接入恒温冷却水，在注射保压完成后快速带走模腔内的热量，缩短塑胶件的冷却固化周期，提升整体成型效率。外形尺寸与安装边界方面，整套模具的长宽尺寸适配120吨级以下卧式注塑机的拉杆间距，安装时不需要对注塑机模板进行额外改造，定模座板、动模座板上的压板槽位置符合通用注塑机的装夹要求，

　　可通过标准压块快速完成模具在机台上的固定；模具总闭合高度匹配对应注塑机的最小模厚参数，开模行程预留了足够的顶出空间，可保证产品顶出后有足够的取件空间，不会出现开模行程不足导致产品无法取出的问题；定位圈的外径尺寸采用行业通用的标准尺寸，可直接适配绝大多数常规注塑机的射嘴定位孔，不需要额外加工定位环转接件；浇口套的球面半径与主流注塑机射嘴的球面尺寸匹配，安装时可保证射嘴与浇口套紧密贴合，避免注射时出现熔体泄漏的问题。整套结构没有设计复杂的侧向抽芯、绞牙等特殊机构，所有动作都通过注塑机的开模、顶出动作直接驱动，不需要额外配置液压、气动驱动元件，结构可靠性高，日常维护难度低，拆装过程不需要专用工具即可完成模架拆分、内部组件检查，非常适合用于模具结构教学、基础注塑工艺验证的场景，也可作为小型平板类塑胶件量产的基础模架使用，通过更换模仁即可快速切换生产产品，缩短模具开发周期，降低前期工装投入成本。
