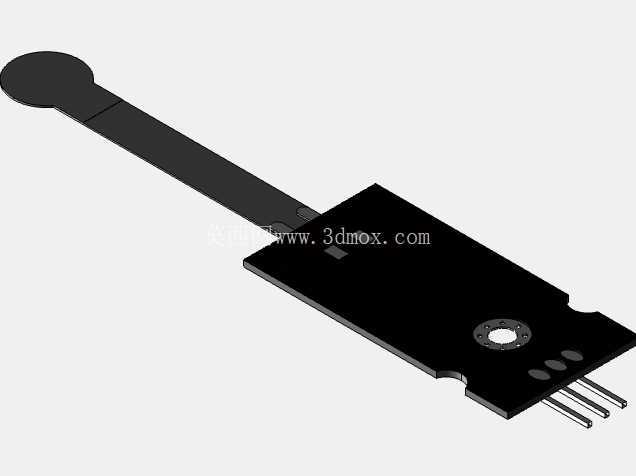

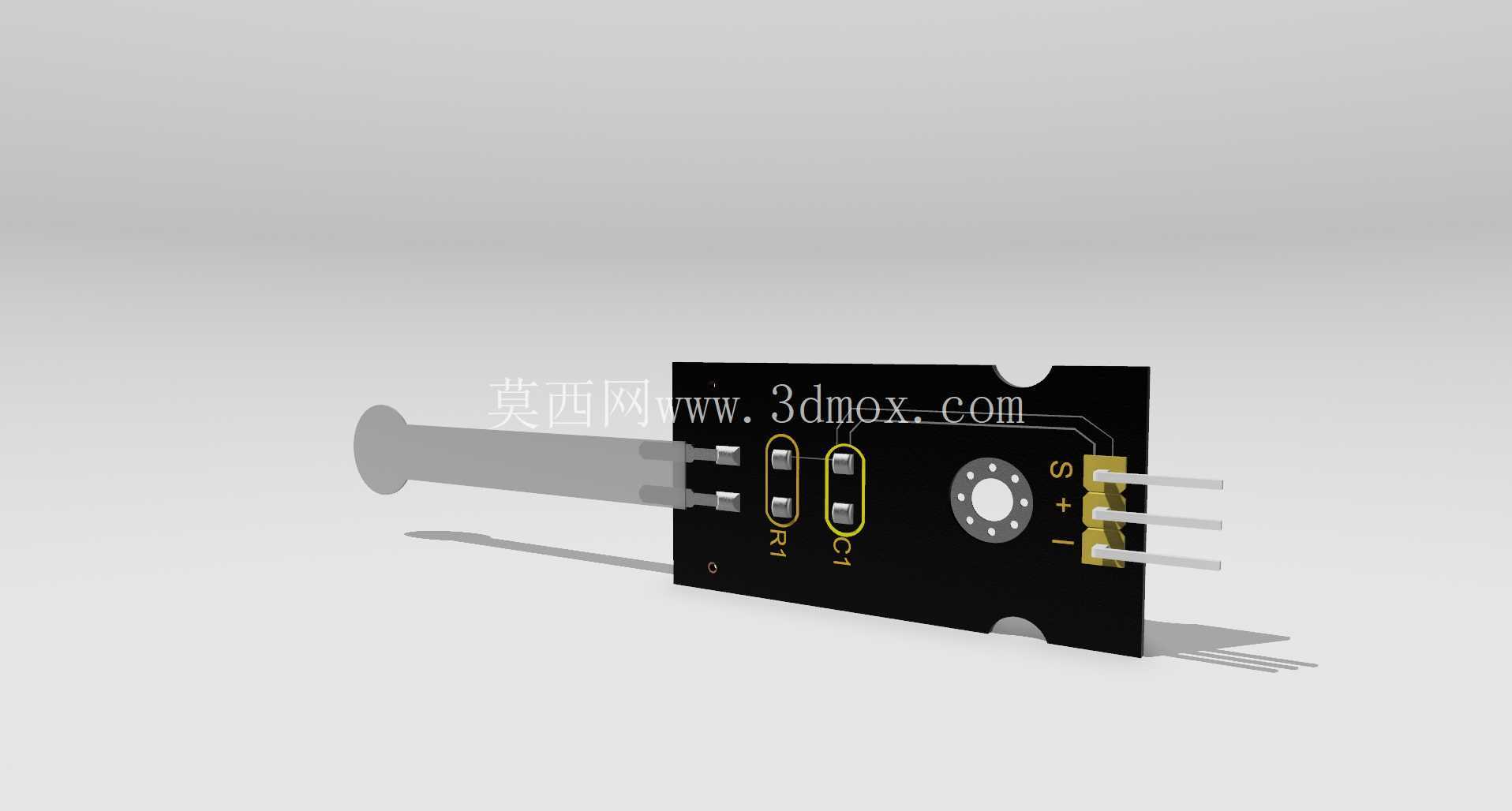

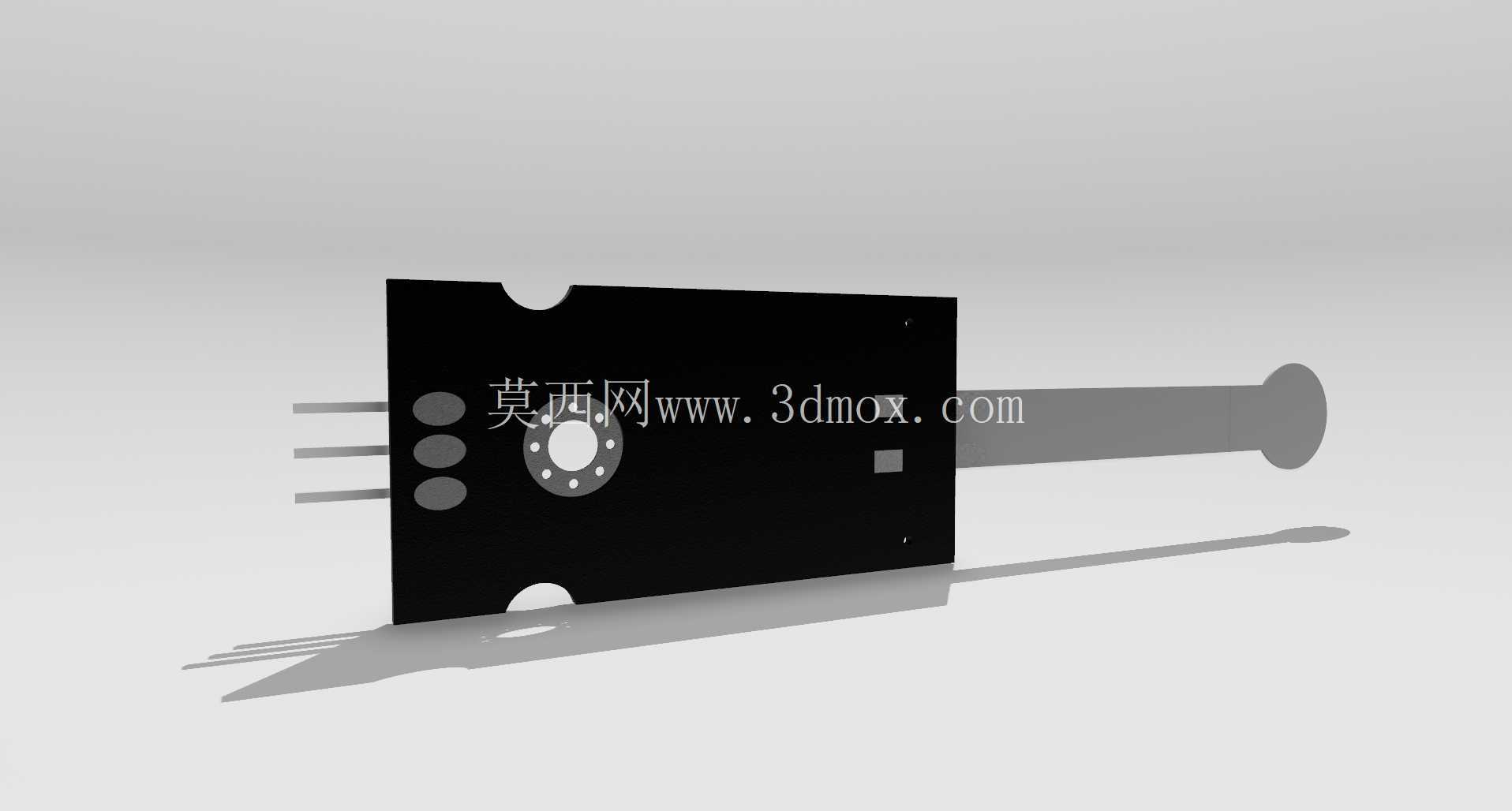

Arduino兼容压力传感模块三维结构

　　在嵌入式开源硬件的项目开发场景里，这类适配Arduino、树莓派等主流开发板的压力传感模块，是小型实验装置、教学演示平台、简易压力检测工位里的常用感知部件，很多刚接触机电一体化开发的从业者，第一次做接触式压力反馈的小装置时，都会选用这类成熟的模块化传感单元，不用从零开始搭建信号调理电路，能大幅缩短原型验证的周期。

　　从实际使用的角度看，这个模块的核心功能是把接触面上的压力变化，转化为开发板可识别的模拟电信号，模块板载了两路信号调理电阻，能把压敏元件输出的微弱信号做初步的阻抗匹配和滤波，避免引线过长带来的信号干扰，输出端预留的排针引脚直接对应电源、信号、接地三个接线位，和通用的2.54mm间距杜邦线完全匹配，接线时不需要额外做转接处理，哪怕是没有太多电路焊接经验的结构工程师，也能快速完成硬件接线，把精力集中在机械结构的适配和控制逻辑的调试上。

　　设计这个模块的三维结构时，首先要考虑的是PCB板的安装边界，整个模块的板体采用常规的FR-4板材厚度，板上预留了两个对称的安装圆孔，孔位的中心距和常用的传感器安装支架尺寸匹配，不管是用铜柱固定在亚克力实验台架上，还是用螺丝锁付在3D打印的定制安装座里，都能保证安装位置的一致性，不会因为安装偏差导致压敏探头的受力方向偏移。压敏探头的伸出长度是设计时需要重点核对的尺寸，探头的端面要比PCB板的安装平面高出一定距离，保证安装后探头能直接和被测物体接触，不会被PCB板或者安装支架挡住，同时探头根部和PCB板的衔接位置做了结构加强，避免多次按压后出现焊点脱开的问题。

　　板上的元件布局也完全遵循模块化设计的逻辑，信号调理电阻和电容布置在压敏探头和输出排针之间，信号走线的长度尽可能短，减少信号传输过程中的衰减，输出排针布置在PCB板的侧边，和板边保持足够的安全距离，接线后排针的塑料基座不会超出板体的轮廓，不会和相邻安装的其他模块产生结构干涉。板面上印刷的引脚标识清晰对应每个接线位的功能，哪怕是脱离原理图，只看实物也能快速完成接线，避免接反电源导致模块烧毁的问题。

　　在不同的应用场景里，这个模块的安装方式会有细微的调整，比如用在简易机械爪的夹持力检测时，会把模块固定在爪指的内侧，探头的接触面和爪指的夹持面齐平，夹持物体时探头直接接触工件表面，实时反馈夹持力的大小，避免夹持力过大夹坏易碎工件，或者夹持力过小导致工件脱落；用在教学实验的压力演示平台上时，会把模块安装在水平台面上，配合砝码加载来演示压力和输出信号的对应关系，这时候安装孔位的水平度就很重要，要保证探头的受力方向垂直于台面，减少测量的系统误差；还有一些小型的智能家居原型装置里，会把这个模块藏在按键面板的下方，代替传统的机械按键，通过按压力度的不同触发不同的控制指令，这时候模块的整体厚度就成了关键尺寸，要保证整个模块能嵌入到面板的预留槽里，不会突出面板表面影响外观。

　　做这个模块的三维建模时，要准确还原每个元件的实际外形尺寸，包括电阻、电容的本体高度，排针的伸出长度，压敏探头的外形轮廓，还有安装孔的直径和沉头尺寸，这样导出的装配模型才能直接用来做安装支架的结构设计，不用反复核对实物尺寸调整支架的开孔位置。很多工程师在做开源硬件项目的结构设计时，经常会因为传感器模块的模型尺寸不准，导致3D打印出来的安装座和模块不匹配，要么孔位对不上，要么空间留的不够装不下模块，所以建模时每个细节的尺寸都要和实物一一对应，比如PCB板的四个角做了圆角处理，避免安装时尖角划手，探头的金属外壳和PCB板的衔接位置的台阶尺寸，也要准确还原，这样在做虚拟装配时才能提前发现结构干涉的问题。

　　从结构可靠性的角度看，这个模块的板型设计考虑了日常使用的抗冲击需求，板上较重的元件也就是输出排针和压敏探头，这两个位置都靠近安装孔的布置区域，安装固定后这两个位置的振动幅度最小，哪怕设备有小幅的振动，也不会出现元件引脚因为长期疲劳出现断裂的问题。板上的走线宽度也满足小电流信号的传输需求，不用考虑大电流带来的发热问题，整个模块的功耗很低，适配开发板的5V或者3.3V电源输出，不需要额外的供电模块，进一步简化了整体装置的结构复杂度。
