折叠梁式高精度小量程称重测力传感结构

　　在桌面级定量分装设备、小型智能仓储分拣格口、无人零售货道重力检测、实验室精密配料台这类对安装空间有严格限制的测力场景里，大尺寸的柱式、轮辐式称重传感器往往因为安装边界冗余过大无法适配，这类小量程折叠梁称重结构恰恰是针对这类紧凑安装场景开发的测力核心元件。从结构设计逻辑来看，该传感单元采用平行折叠梁的应变区布局，区别于传统单点式悬臂梁的单应变区设计，折叠梁结构通过两段平行的弹性变形梁分担载荷，在同等量程下能将整体安装长度压缩30%以上，同时有效抑制偏载带来的测量误差——当载荷作用点在承载台面上出现±5mm范围内的偏移时，测量输出偏差可以控制在0.2%FS以内，这一特性对于安装定位精度不高的小型自动化设备来说十分友好，不需要额外设计复杂的载荷导向结构就能保证测量稳定性。

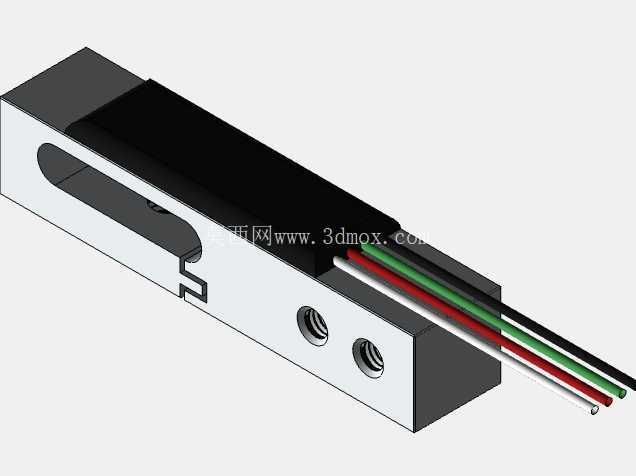

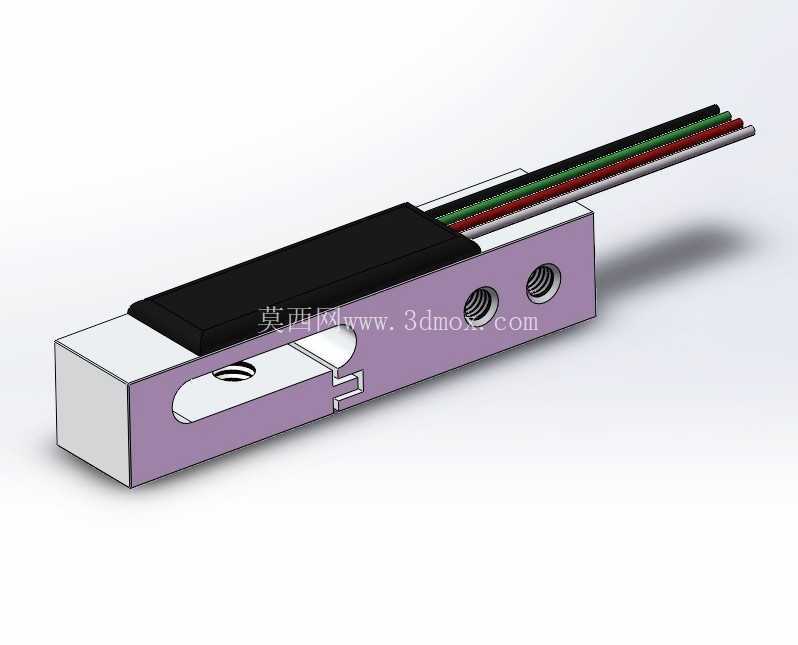

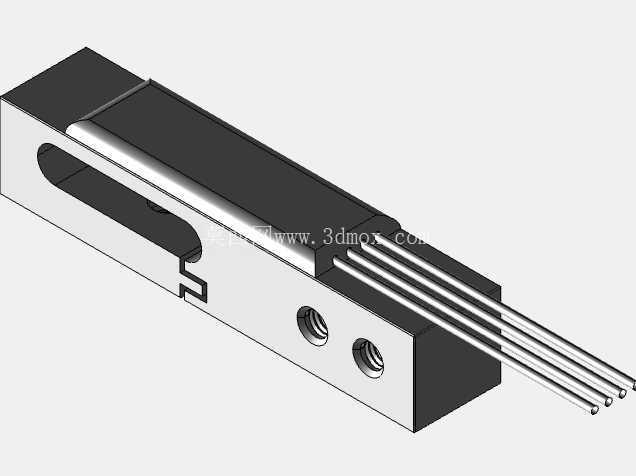

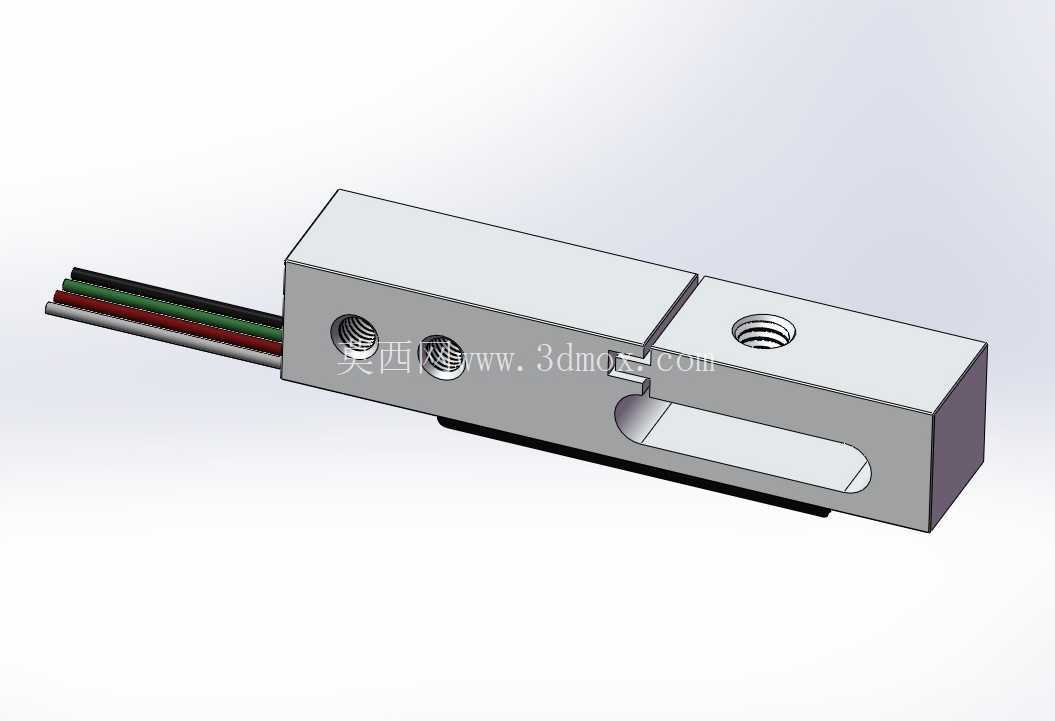

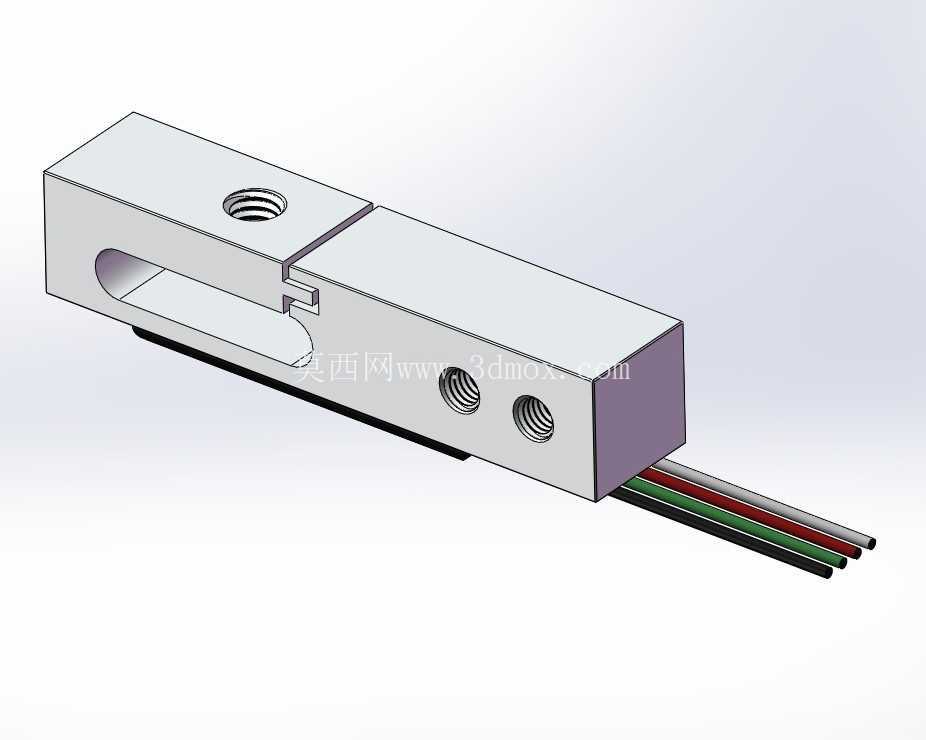

　　从安装边界来看，该传感主体采用矩形截面的铝合金弹性体加工成型，整体为长方体块状结构，弹性体上开设的两个对称螺纹安装孔位于固定端侧，安装时只需要在安装基板上加工对应孔距的通孔，使用内六角螺钉即可完成刚性固定，不需要额外设计定位止口，固定端的安装面平面度要求控制在0.05mm以内即可避免安装预紧力带来的零点漂移。出线端采用侧向平行出线的方式，四芯屏蔽线从弹性体尾端的槽位平行引出，引线方向与梁体长度方向一致，不会额外占用垂直方向的安装空间，对于垂直安装间隙不足15mm的超薄设备台面来说，这种出线方式能避免引线被挤压破损的风险，同时屏蔽层直接与弹性体本体导通，能有效抑制设备内部伺服电机、电磁阀带来的电磁干扰，保证小信号输出的稳定性。

　　功能特性层面，该系列结构覆盖2kg、5kg、10kg、20kg四个常用小量程，不同量程的弹性体通过调整折叠梁位置的薄壁厚度来匹配额定载荷，不需要改变整体外形安装尺寸，这就意味着设备开发者在设计系列化产品时，只需要统一一套安装接口，就能根据不同的载荷需求更换对应量程的传感单元，大幅减少结构件的种类，降低供应链管理成本。弹性体表面采用硬质阳极氧化处理，在常规工业环境下具备基础的防腐蚀能力，应变片粘贴区域做了密封灌封处理，表面覆盖的黑色防护层可以阻挡日常使用中的粉尘、少量溅水侵入应变区，适配普通车间、零售终端这类非恶劣工况的使用需求。

　　在实际选型适配过程中，需要注意该类折叠梁结构的过载能力为额定载荷的150%，侧向载荷耐受能力为额定载荷的100%，设计承载台面时需要尽量避免额外的侧向冲击力，比如在分拣设备的落料位置，可以增加软性缓冲垫降低物料掉落时的冲击载荷，避免弹性体出现不可逆的塑性变形。另外在三维建模装配时，需要预留出弹性体变形的活动间隙，折叠梁在满量程状态下的变形量约为0.2mm，固定端与活动端之间的缝隙位置不能有其他结构件干涉，否则会直接导致测量值出现偏差，甚至卡死无法正常测力。这类传感结构的输出灵敏度统一为2mV/V，适配市面上常规的称重变送器模块，不需要单独做信号校准，在设备装配时只需要完成零点标定和满量程校准即可投入使用，对于设备集成商来说可以大幅缩短调试周期。

　　从结构建模的细节来看，弹性体上的应变区薄壁位置做了圆弧过渡处理，避免应力集中导致的疲劳损坏，在长期满载荷循环使用的工况下，疲劳寿命可以达到百万次级，完全满足常规商用设备的使用周期要求。安装螺纹孔的深度设计充分考虑了薄壁弹性体的强度限制，螺纹深度控制在3倍公称直径以内，避免攻丝过深导致弹性体结构强度下降，同时螺钉锁紧时的扭矩建议控制在规定范围内，防止过大的锁紧力导致梁体产生初始变形，影响零点输出的稳定性。
