10kg量程杆端拉压两用测力称重结构

　　这款拉压两用测力结构，核心适配小量程精准测力场景，常见于小型自动化装配线压装力监测、精密实验台加载力反馈、微型物料称重工位、3C产品按键按压力检测这类对力值采集精度要求高、安装空间局促的工况，既可以承受沿轴向的拉伸载荷，也能承载同轴线的压缩载荷，覆盖双向力检测需求，无需额外调整安装方向就能适配不同受力方向的工位。

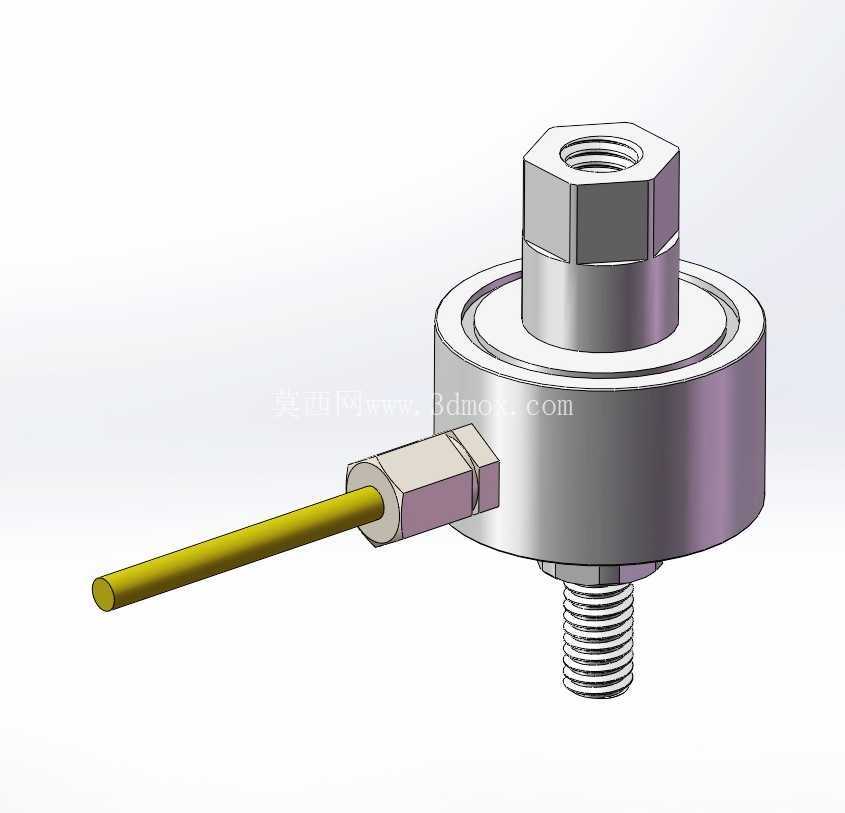

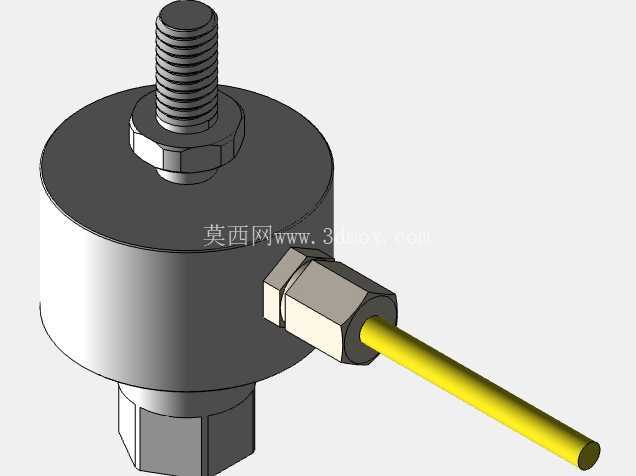

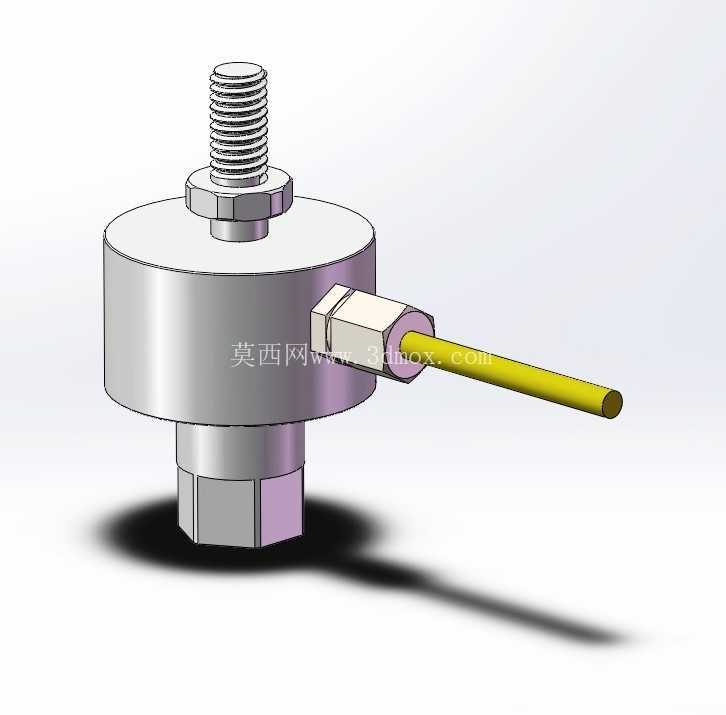

　　从结构设计逻辑来看，整体采用轮辐式微型化布局，主体为圆柱形受力基体，上端设置内螺纹孔用于连接拉伸端的加载杆件，下端伸出外螺纹螺柱用于压缩端的固定或加载对接，侧向引出信号输出线缆，线缆与基体衔接处做了应力释放的过渡结构，避免设备运行中线缆反复弯折导致的线芯断裂、信号传输中断问题。主体受力区的壁厚经过反复校核，在10kg额定量程下，弹性体的应变区间刚好匹配应变片的最佳线性输出范围，既不会因为刚度过大导致输出信号微弱、信噪比过低，也不会因为刚度不足造成过载后塑性形变、零点漂移超差。弹性体的材质选用常规的合金结构钢，表面做了镀镍钝化处理，兼顾抗锈蚀能力和应变传递的均匀性，避免长期在车间多尘、轻微潮湿环境下出现表层锈蚀影响受力精度。

　　安装边界方面，整体主体圆柱外径控制在极小尺寸，侧向线缆引出方向的总宽度不会超出主体外径过多，上端内螺纹和下端外螺纹的同轴度公差控制在0.02mm以内，避免安装后出现偏载，导致测力值出现侧向分力干扰。安装时既可以通过下端外螺纹配合螺母固定在安装支架上，上端内螺纹连接加载端的拉杆，实现拉伸力检测；也可以反过来将上端内螺纹固定在机架上，下端螺柱接触被测压头，实现压缩力检测，两种安装方式的受力中心都与弹性体的应变中心重合，不需要额外做受力补偿。线缆出线方向可以根据安装空间做小角度调整，不会因为出线方向固定干涉周边的其他机构，适配紧凑安装空间的布局需求。

　　实际使用中，这类小量程测力结构的输出信号线性度好，滞后误差小，在频繁加载卸载的工况下零点复现性佳，不需要频繁校准就能维持稳定的检测精度。结构上没有多余的冗余部件，整体重量轻，不会因为自身重量对被测工位造成额外的负载干扰，尤其适合安装在运动的机械臂末端、小型滑台加载端这类对附加重量敏感的位置。弹性体外部的保护壳体和内部应变区做了密封处理，能阻挡车间内的切削液飞沫、粉尘进入应变片粘贴区域，避免应变片受潮、被杂质污染导致的信号漂移，延长结构的使用寿命。螺纹连接部位的牙型精度选用普通公制螺纹的中等精度，既能保证连接的可靠性，也不需要过高的加工精度提升加工成本，适配工业场景的常规安装配件，不需要定制特殊的连接紧固件就能完成装配。
