Nema17步进电机外部结构三维数模

　　这套数模还原的是桌面自动化领域出镜率极高的42规格两相步进电机，也就是行业内常说的Nema17步进电机，建模过程中完全对照实物测绘的外部轮廓搭建，没有绘制内部定子、转子、绕组、轴承这类内置组件，核心作用是给设备布局阶段提供精准的外部干涉校验参考，不用在整机装配时因为电机外形尺寸偏差出现装配件碰撞、安装孔位对不上的问题。

　　从实际落地场景来看，这类小法兰步进电机几乎覆盖了桌面级数控设备的绝大多数进给工位：桌面3D打印机的X/Y/Z三轴进给、小型桌面雕刻机的丝杠传动端、开源数控铣床的轻载进给轴、自动送料机构的拨料驱动、实验室小型分液设备的泵体驱动、教育类机械臂的关节回转驱动，甚至很多桌面贴标机、小型传送带的动力端都选用这个规格的电机。它的优势在于法兰安装尺寸标准化程度极高，不同厂商生产的同规格电机安装孔位、轴伸尺寸、法兰外轮廓公差基本统一，设备设计阶段选定这个规格后，后期供应链替换不同品牌电机时不需要改动安装支架结构，大幅降低小批量定制设备的物料适配成本。

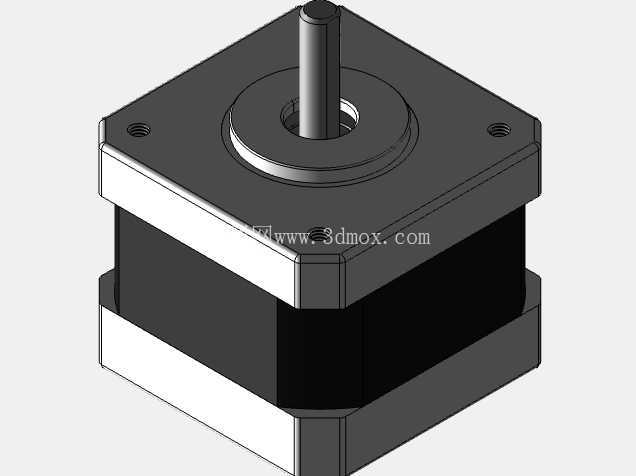

　　建模时最先锚定的是前端安装法兰的边界：Nema17标准法兰的外轮廓为42mm见方的方形切边结构，法兰四个角预留M3螺纹安装孔，孔位中心距为31mm，这个尺寸是整个电机安装的核心基准，数模里严格按照实测孔位坐标绘制，安装面的平面度预留0.05mm的仿真基准面，和实际支架贴合时的接触区域完全对应。法兰端面中心的输出轴为直径5mm的圆柱轴，轴伸长度按照常规20B规格取20mm，轴端做了轻微倒角处理，轴根部和法兰轴承位的台阶高度也对照实物还原，装配联轴器的时候可以直接在数模里校验联轴器锁紧螺钉的避让空间，不会出现联轴器顶到法兰端面的问题。

　　电机主体的分层结构也完全按照实物外观拆分：最上层是前端盖的银色金属法兰段，中间段是黑色的定子壳体包覆层，壳体侧面做了细微的散热筋纹理还原，下端是后端盖的金属封边，后端盖的轮廓和前端法兰呼应，同样为方形切边结构，部分同规格电机后端会伸出编码器或者手调轴，这套数模按照常规开环步进电机的后端形态绘制，尾部没有额外突出组件，整机轴向总长度对照34机身长度规格还原，从法兰安装面到电机尾部端面的总长度控制在34mm左右，这个长度参数在布局紧凑的桌面设备里尤其关键——比如3D打印机的挤出机安装位，电机尾部和机架型材之间的预留间隙往往只有几毫米，数模精准的轴向尺寸可以直接在装配阶段排查尾部碰撞，不用等实物装机才发现型材和电机后盖干涉。

　　设计思路上完全偏向装配实用性，没有做多余的内部细节拆分，所有外部特征都保留了实际零件的倒角、切边、安装孔沉台：法兰四个角的安装孔做了沉孔示意，对应M3螺丝从支架侧穿入锁紧的装配方式；输出轴的圆柱面保留了光滑外圆特征，没有额外绘制扁位或者键槽，因为常规Nema17步进电机大多依靠联轴器抱紧轴面传递扭矩，不需要键连接；壳体侧面的分型线、端盖和定子筒的配合台阶都做了清晰的棱边区分，渲染出来的外观和实物视觉效果一致，做设备方案展示的时候可以直接调用这个数模放入整机装配体，不需要额外修改造型。

　　安装边界的校验是这套数模最常用的场景：在布局小型滑台的时候，电机法兰贴靠滑台的立板安装，输出轴穿过立板孔连接联轴器或者同步带轮，数模里可以直接测量电机外轮廓和周围同步带、直线导轨、拖链的最小间隙，比如电机侧面到导轨滑块的安全距离通常要留2mm以上，避免设备运行振动时出现摩擦；电机尾部如果要加装散热风扇或者减震垫，也可以直接在数模里叠加对应配件的尺寸，确认总长度不会超出设备外壳的内部空间。另外这类电机的出线侧通常在壳体尾部或者侧面，数模的尾部端面预留了接线连接器的安装空间参考，结构工程师布局走线槽的时候可以提前预判线材弯折半径，避免线材被电机壳体挤压破损。

　　对于做非标自动化小设备的团队来说，这种只保留外部精准轮廓的电机数模反而比带完整内部结构的模型更实用：一方面文件体量轻，大型装配体里调用多台电机也不会出现软件卡顿；另一方面所有和安装、干涉相关的关键尺寸都和实物一致，选型阶段不用反复对照样本手册核对长宽高、孔位、轴径，直接把数模拖入布局就能完成空间规划，大幅减少前期设计的重复测绘工作量。
