Nema34闭环步进伺服电机结构

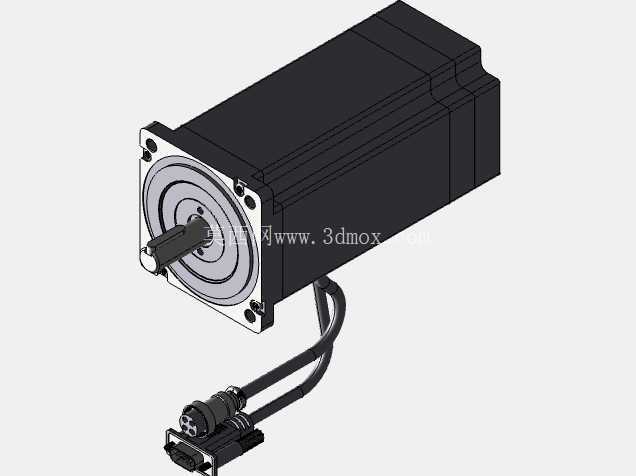

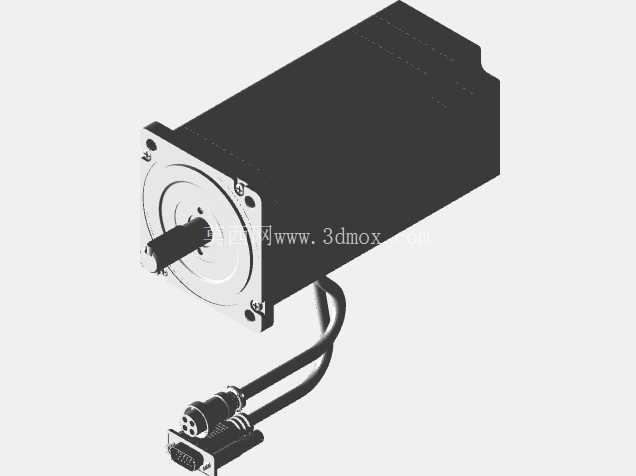

　　该三维结构呈现的是一款86mm机座规格的两相闭环步进电机，前端采用标准方形法兰安装面，轴伸位于输出端中心，机身沿轴向呈规则长方体布置，侧面预留散热与装配棱线，尾部引出两组线缆并配套航空插头与编码反馈接口。模型对电机本体、前端盖、输出轴、紧固螺钉、线缆弯曲走向、连接器壳体及针脚接口均进行了实体化表达，能够直接用于设备布局校核、运动机构干涉检查和电气接线空间评估。

　　从设备用途看，这类电机常用于数控雕刻机、小型铣床、送料机构、包装设备、分拣线、丝杆滑台以及需要兼顾定位精度与低速大扭矩的自动化工位。与普通开环步进方案相比，闭环结构通过编码器实时反馈转子位置，控制器能够根据偏差进行补偿，在负载波动、启停频繁或存在轻微卡滞风险的工况下，可降低失步带来的位置误差。对于结构工程师而言，选型时不能只关注扭矩数值，还要把法兰安装边界、轴伸配合长度、键槽位置、线缆出线方向和维护插拔空间纳入整机设计。

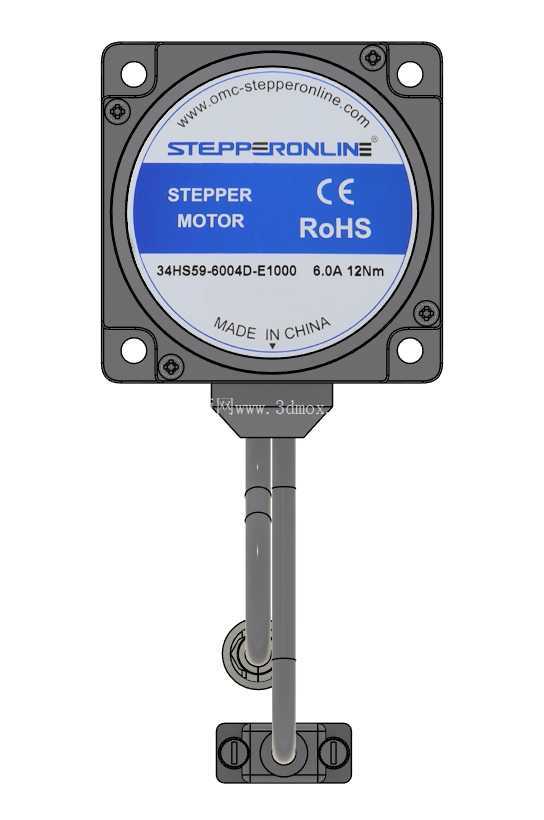

　　模型中前端法兰约为86mm×86mm的方形轮廓，四角布置安装孔，适合直接贴合设备安装板或同步带轮支座。输出轴直径按Φ14mm表达，轴伸长度约37mm，并带有键槽结构，可与联轴器、同步带轮或齿轮件形成扭矩传递。整机主体长度约175mm，含轴后总长度约300mm，这一尺寸在滑台设计中意味着电机后方需要保留足够的线缆弯折半径，不能将机体紧贴线槽或防护罩内壁。若电机通过联轴器连接滚珠丝杆，还应校核轴端与丝杆轴心的同轴度，避免因偏心造成轴承发热和联轴器早期磨损。

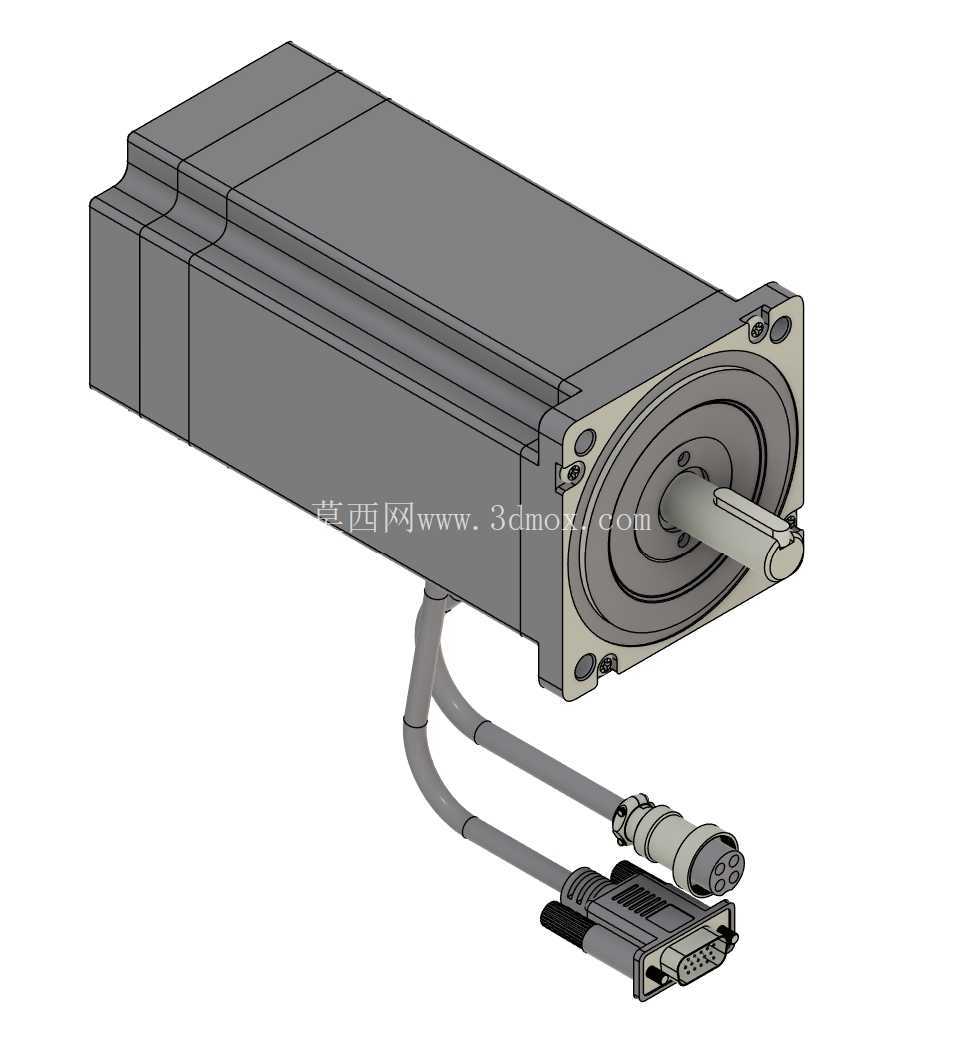

　　电气连接部分是该模型在设备布置中较有价值的细节。两根线缆从电机侧后方引出，一根服务于电机动力绕组，另一根用于编码器反馈；末端分别表现为圆形航空接头和D型多针接口。线缆在模型中以自然弯曲形态存在，提示实际装配时应避免小半径死折，尤其在拖链随动或电机随轴系平移的场景中，需要预留柔性段长度，并使插头远离油污、切屑和高频弯折区域。D型编码器接口外形较扁平，安装方向会影响机柜侧走线，若设备外罩空间狭窄，可在三维装配阶段提前旋转接头视角，检查插头外壳与钣金压条是否发生碰撞。

　　性能层面，该电机为两相步进体系，步距角1.8度，额定相电流约6.0A，相电阻约0.53Ω，保持扭矩可达12.0Nm。较高的保持扭矩使其适合中低速直驱或经同步带减速后驱动较重负载，但在高转速区间，步进电机扭矩会随反电动势和电感影响而下降，因此快速横移机构应结合升降速曲线核算有效扭矩。编码器分辨率为1000PPR，经四倍频后可形成4000CPR位置反馈，反馈通道为差分信号，供电与信号电平围绕5V体系设计，抗干扰能力优于单端脉冲信号。实际布线时，编码器线应与动力线分开敷设，避免和伺服主回路、变频器输出线同槽绑扎。

　　从建模思路看，电机外壳采用分段式棱柱表达，既还原了叠片机身和端盖的装配关系，也保留了方形机座在机架中定位直观的特点。前端盖区域刻画了轴承外圈、轴肩、安装螺钉和止口轮廓，这些细节对连接设计非常关键：止口直径决定定位配合，轴肩高度决定联轴器轴向限位，螺钉孔位决定安装板加工尺寸。尾部线缆和接头没有被简化成单一圆柱体，而是保留了插头壳体、螺纹套、夹持尾帽和针脚端外形，便于在电气柜、坦克链和设备外罩设计中进行真实空间占位。

　　在典型应用中，该电机可水平安装于X/Y轴滑台后端，通过梅花联轴器驱动滚珠丝杆；也可竖向安装在Z轴拖板侧面，经同步带轮带动升降机构。水平使用时，要关注线缆重力下垂方向与拖链固定点；竖向使用时，则要防止接头处积液和碎屑堆积。若用于雕刻或铣削设备，电机附近常存在粉尘和切削液，线缆插头应避免朝向正上方，外罩开孔处需设置护线套。若用于包装机械的间歇送料，闭环反馈可在频繁启停条件下提供位置确认，减少因负载突变造成的累计偏差。

　　整机重量约5.5kg，安装板不能仅按外形薄板处理，需要考虑电机自重、加减速反力和皮带张紧力共同作用。法兰连接面建议保持平整，螺钉按对角顺序紧固；采用同步带传动时，电机座最好设置张紧调节结构，否则后期皮带松弛会影响重复定位。轴端零件装配时不宜强力敲击，皮带轮或联轴器应通过顶丝与键共同固定，并保证轴向不压抵电机前端盖。散热方面，方形机身依靠表面自然对流，封闭护罩内连续运行时应保留通风间隙，不能让电机外壳被钣金完全包覆。

　　总体来看，该模型不仅是电机外观展示，更适合作为自动化设备三维布局中的真实驱动元件。它把机械安装、轴系连接、编码器反馈、动力接线和维护空间集中在同一结构中，能够帮助设计人员在方案阶段完成尺寸边界确认、线缆路径规划和传动部件匹配，从而减少样机装配阶段的干涉返工。
