电动两轮车用外转子轮毂驱动电机结构

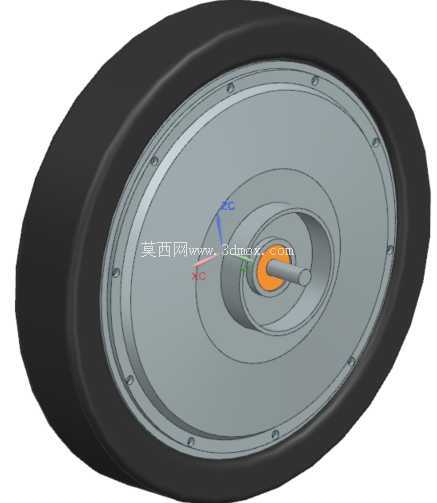

　　这款外转子电机主要适配电动自行车、轻型电动摩托车的轮边直驱场景，区别于传统中置电机加链条传动的结构，它直接集成在车轮轮毂位置，省去了传动链条、飞轮等中间传动部件，能大幅降低动力传递过程中的机械损耗，同时减少日常使用中传动部件的维护需求，比如链条张紧调整、润滑、磨损更换等操作都可以省略，更适配民用短途代步两轮车的使用需求。从结构布局来看，外转子的设计让转动部件直接和车轮轮辋连接，定子部分固定在轮轴上保持静止，这种结构天生具备更低的重心，安装在车轮位置后能让整车的重量分布更贴近地面，提升两轮车行驶过程中的操控稳定性，尤其是低速过弯、湿滑路面行驶时，更低的簧下重量布局能减少车轮的弹跳幅度，提升轮胎抓地表现。

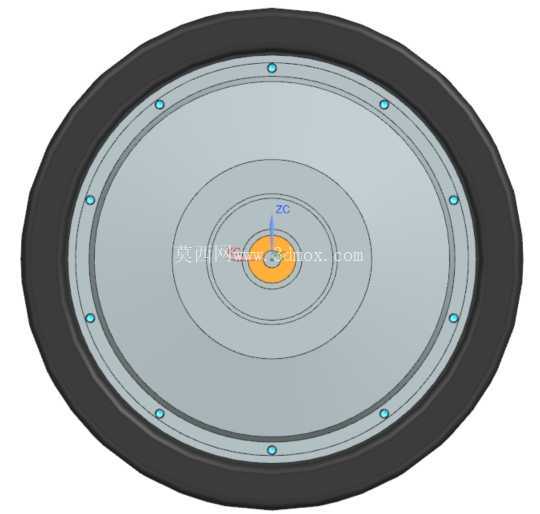

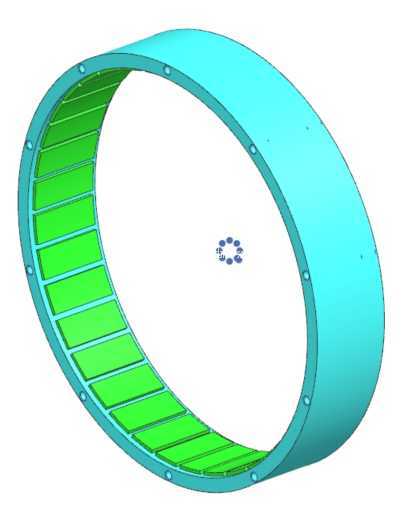

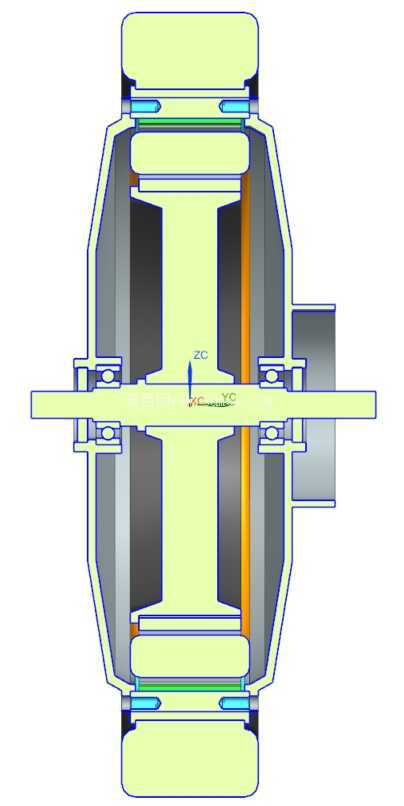

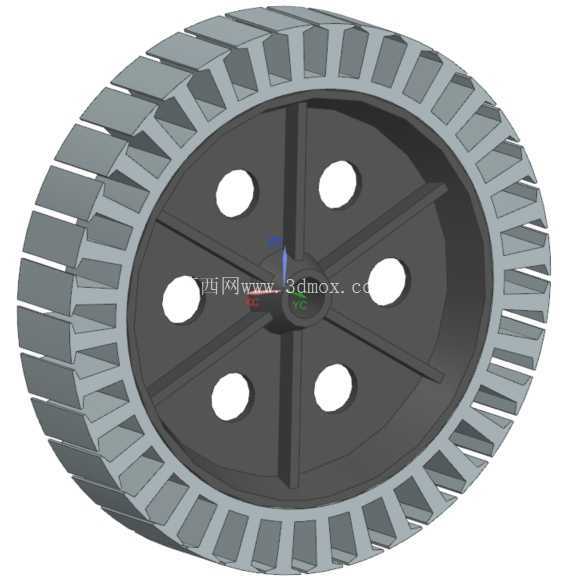

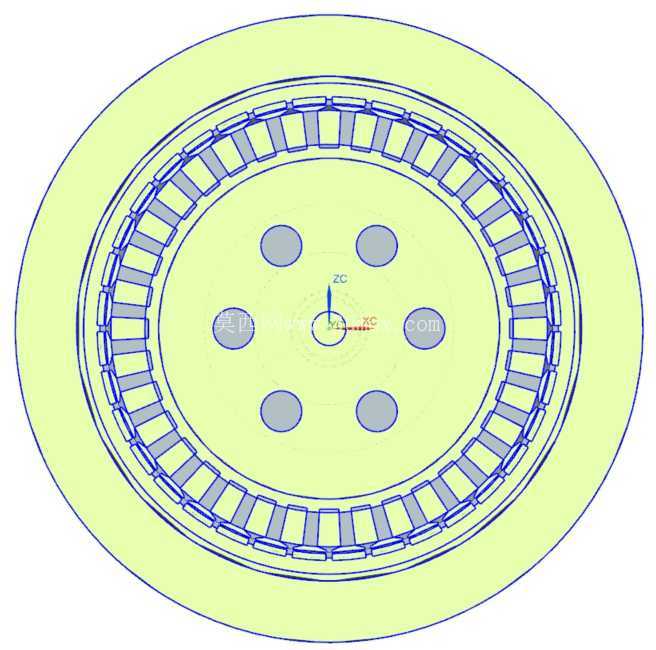

　　设计过程中首先要匹配轮辋的安装边界，转子外壳的外径需要和常规10寸、12寸轻型两轮车的轮毂安装位适配，外壳外圈直接预留轮胎安装的贴合面，不需要额外设计转接法兰，减少装配环节的零件数量。定子的绕线槽型经过优化，在有限的径向空间内尽量提升铜线的槽满率，同时兼顾绕线工艺的可实现性，不会因为槽型过于狭窄导致量产时绕线难度提升、次品率升高。转子磁钢采用表贴式布局，固定在转子外壳的内壁位置，磁钢和定子铁芯之间的气隙控制在合理范围，既不会因为气隙过小导致装配时转子定子出现扫膛风险，也不会因为气隙过大造成磁通量损耗增加、电机效率下降。轮轴部分采用台阶式设计，中间位置预留定子的安装定位面，两侧伸出的轴段匹配车架平叉的安装槽尺寸，轴端预留出线孔，

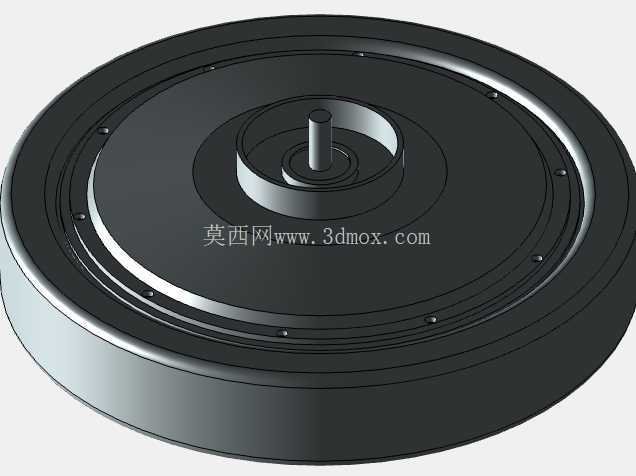

　　电机的三相线、霍尔信号线都从轴端中心孔引出，避免走线暴露在车轮外侧出现拉扯、磨损的问题。端盖部分和转子外壳采用止口定位，通过周向均匀分布的紧固件连接，端盖内侧预留轴承的安装位，轴承选用深沟球轴承，同时承受径向载荷和车辆行驶时的轴向冲击载荷，轴承和轴、端盖的配合公差选用过渡配合，既保证装配后轴承不会出现跑圈问题，也方便后期维护时的轴承拆卸更换。考虑到两轮车户外使用的场景，转子外壳和端盖的配合位置预留密封槽，安装密封圈后可以达到日常防雨防尘的要求，避免雨天骑行时雨水进入电机内部造成绝缘下降、磁钢锈蚀的问题。电机的出线位置采用防水接头固定，线缆外皮选用耐老化、耐弯折的材质，应对车轮转向时的反复弯折不会出现线芯断裂的问题。从性能匹配角度，

　　这款电机的扭矩特性偏向低速大扭矩，适配两轮车起步、爬坡的动力需求，额定转速区间覆盖日常代步的20-35km/h行驶速度，在常用转速区间保持较高的效率，提升电池的续航表现。设计时还做了动平衡考量，转子外壳在加工时就预留了动平衡校正的工艺位置，装配完成后对整体转动部件做动平衡校正，避免高速行驶时车轮出现抖动，提升骑行的平顺性。安装接口完全兼容常规轻型两轮车的平叉开档尺寸，替换原有轮毂时不需要对车架做额外改装，直接固定轮轴、接好控制器线路就可以完成装配，适配售后改装、整车厂配套的不同使用场景。内部的绕组绝缘处理采用浸漆工艺，提升绕组的散热能力和结构强度，应对频繁启停、爬坡时的大电流发热工况，不会因为长期高温导致绝缘层老化失效。转子外壳采用导热性较好的材质，行驶过程中外壳随车轮转动，能通过气流直接带走电机工作产生的热量，不需要额外设计散热风扇，进一步简化结构、降低运行时的风噪和零件故障概率。
