不锈钢铰接支脚辊道输送机组装结构

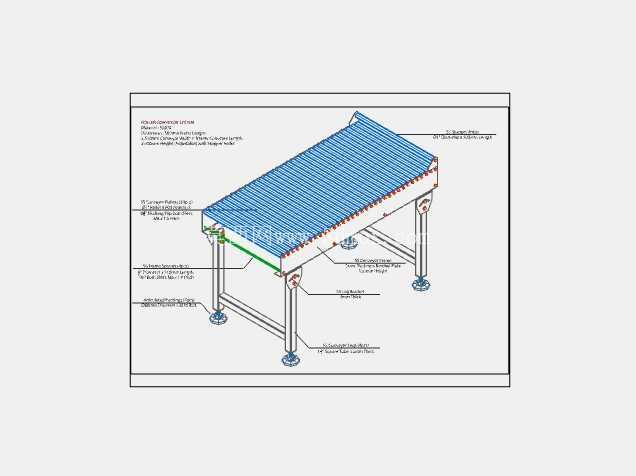

　　这套辊道输送结构面向车间内部连续转运场景搭建，整体采用不锈钢材质完成辊面与框架制作，支脚部分配置铰接式基脚，可在地面存在小幅坡度、安装基准面存在高低偏差的工况下完成自适应调平，避免机架强行锁附后产生内应力，长期承载运行时框架焊缝与连接位不会出现隐性变形。设备核心承载面由多根平行排布的钢制辊筒组成，辊筒两端通过轴承座固定在两侧框架梁上，辊筒顶面共同构成连续输送平面，工件放置后可依靠人力推送完成工位间流转，也可在辊筒端侧加装链轮、同步带轮驱动组件，升级为动力输送线，适配箱装工件、托盘载件、钣金加工半成品的短距离转运，常见于机加工车间工序衔接、装配线旁物料缓存、包装段成品输出等场景。

　　从结构设计逻辑来看，两侧主框架采用折弯型钢梁拼焊成型，梁体预留辊筒安装调节槽，装配时可逐根调整辊筒轴向间距与水平度，针对不同底面尺寸的输送工件，可灵活调整辊距避免工件卡滞；框架下部设置横向连接撑杆，将左右两侧支脚组连为整体，撑杆位置避开工件下方通行空间，既提升机架整体抗扭刚度，也不会干涉底部运维人员通行。铰接支脚分为上下两段，上段与框架梁底部通过销轴铰接，下段为带安装孔的固定底盘，底盘与地面通过膨胀螺栓锁附，铰接位置可允许支脚相对框架产生小角度偏转，当地面平整度误差在允许范围内时，无需额外加工垫片即可完成机架就位，大幅降低现场安装的找平工作量。

　　外形布局上，输送面整体为长条形矩形结构，宽度方向依据常规托盘与工件尺寸设定，两侧框架外侧预留驱动组件、检测传感器的安装位，长度方向可通过多段标准单元拼接延长，适配不同车间的走线布局；安装边界方面，支脚底盘的外接尺寸小于框架整体投影，设备就位后周边仅需预留少量操作空间即可完成固定，输送面高度匹配常规作业工位的人机操作高度，操作人员无需弯腰即可取放工件。辊筒端部的轴承选用密封型结构，可阻挡车间内的粉尘、切削液飞溅进入轴承内部，延长辊筒转动寿命；框架所有外露棱边均做倒角处理，避免输送作业过程中划伤工件或操作人员。

　　在三维建模过程中，所有零部件按实际装配层级拆分，辊筒、轴承座、框架梁、铰接销轴、支脚底盘、连接撑杆均为独立可编辑零件，装配关系完全还原实际组装逻辑，铰接位置保留转动自由度，可在软件中模拟支脚偏转调平的动作过程；设计人员可直接在该模型基础上修改辊筒长度、机架总宽、支脚高度，快速衍生出不同载荷等级、不同输送尺寸的变体机型，也可提前核验驱动件加装后的空间干涉情况，避免现场改制时出现装配冲突。整套结构没有复杂的异形加工件，绝大部分零部件可通过常规钣金折弯、型钢切割、标准件采购完成制作，制造成本可控，维护时仅需单独更换磨损辊筒或轴承，无需拆解整体机架，非常适合需要快速搭建临时输送线、多工位柔性转运的生产场景。
