可移动倾斜式物料输送设备结构设计

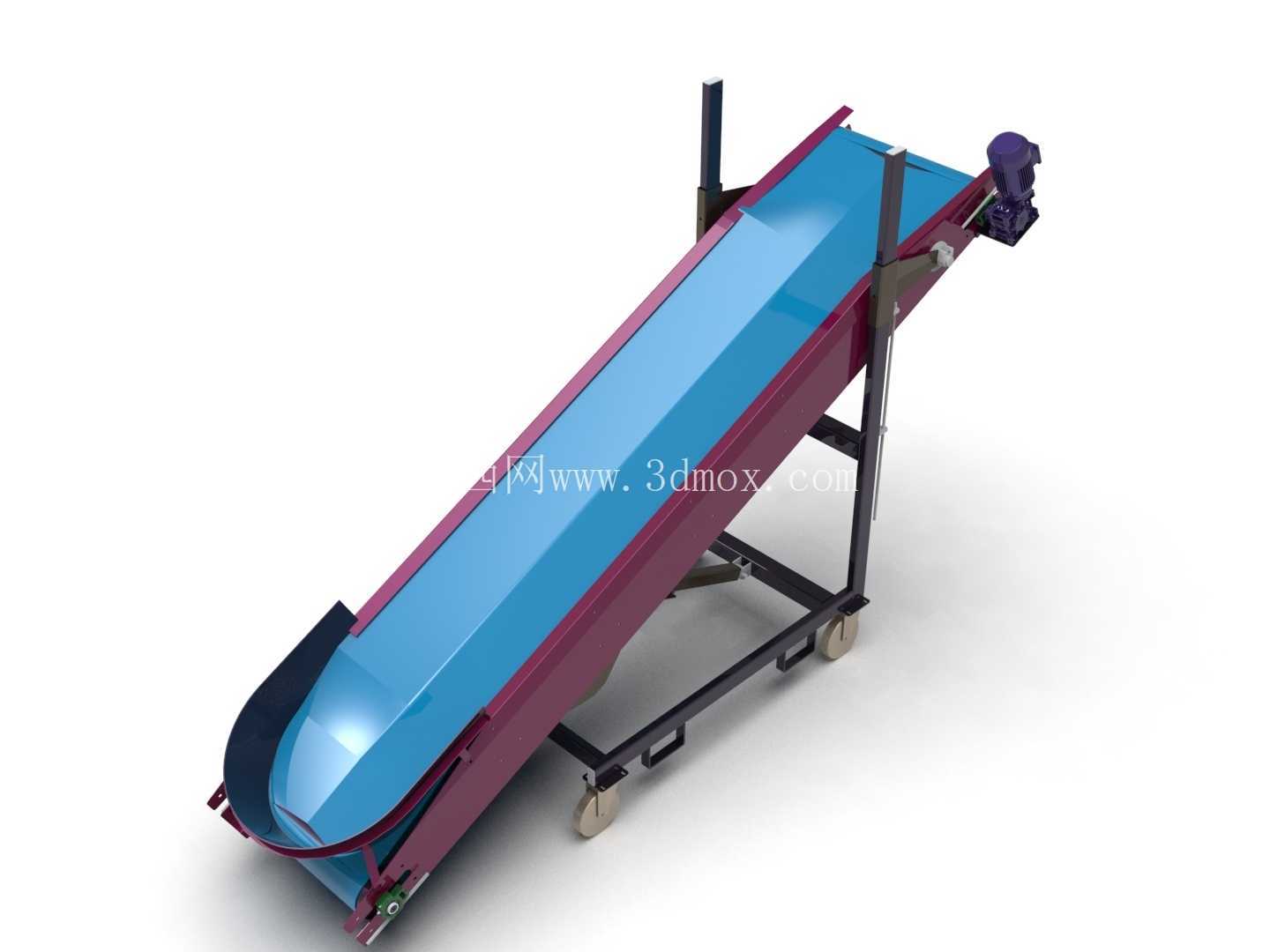

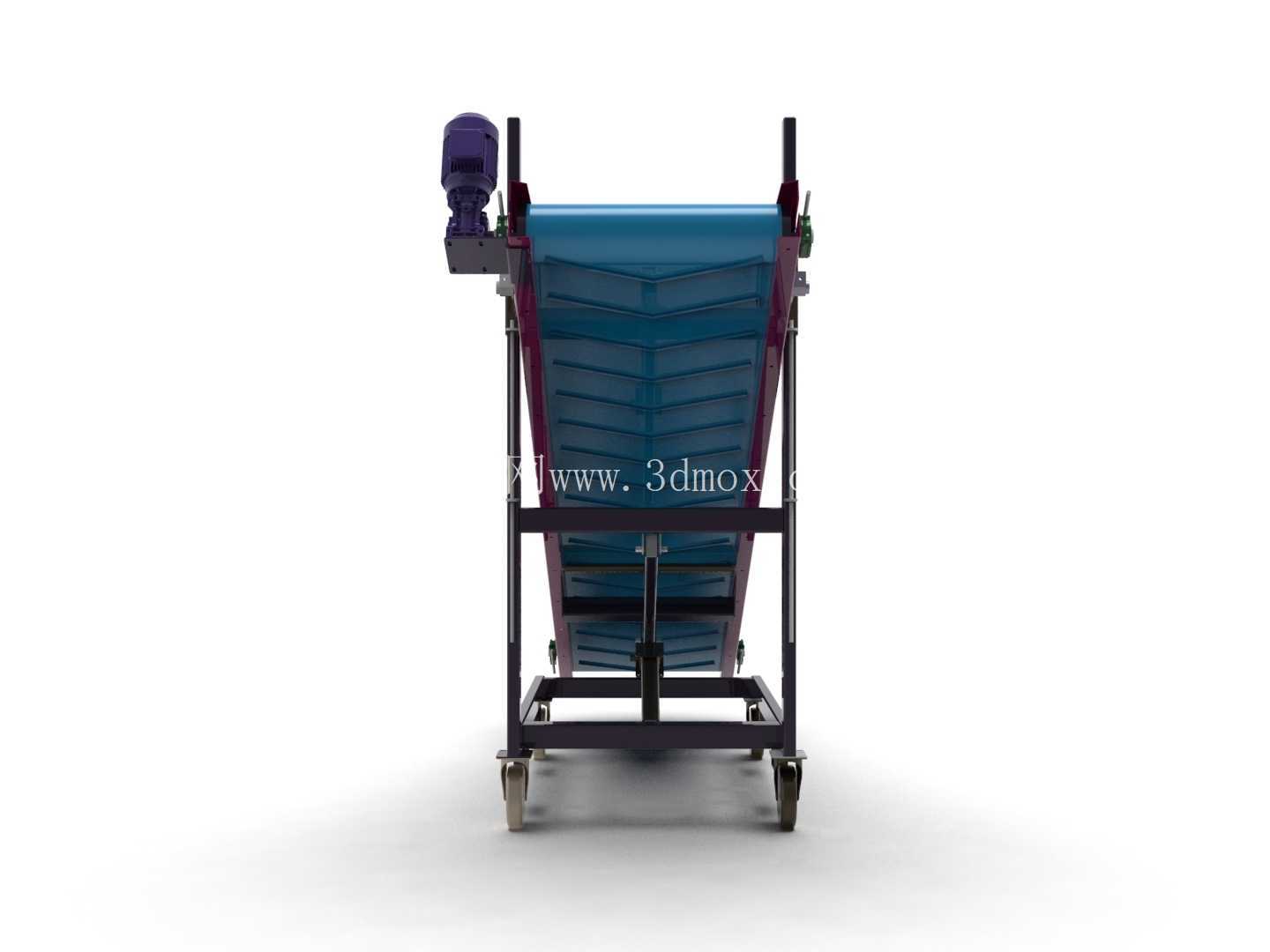

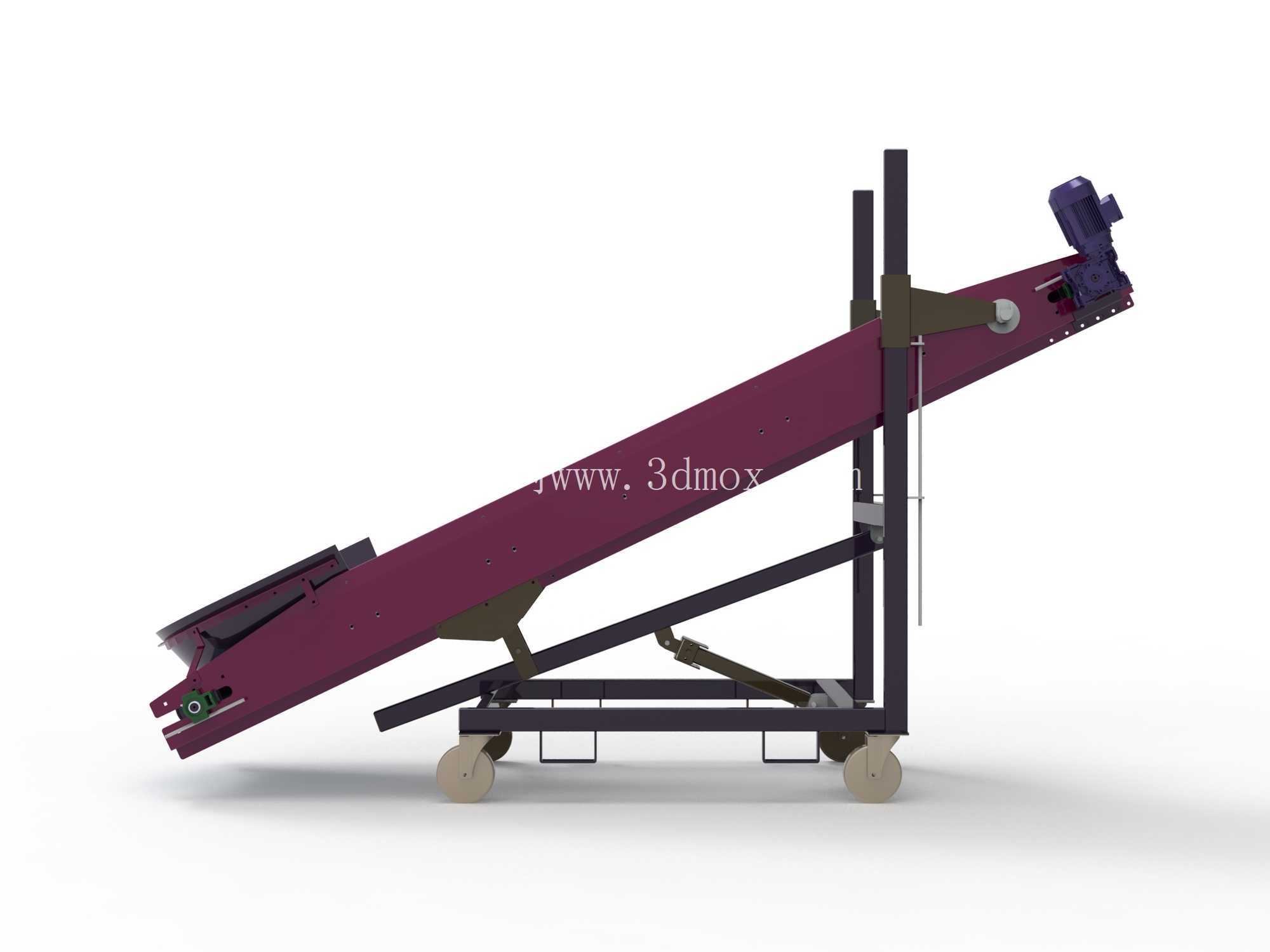

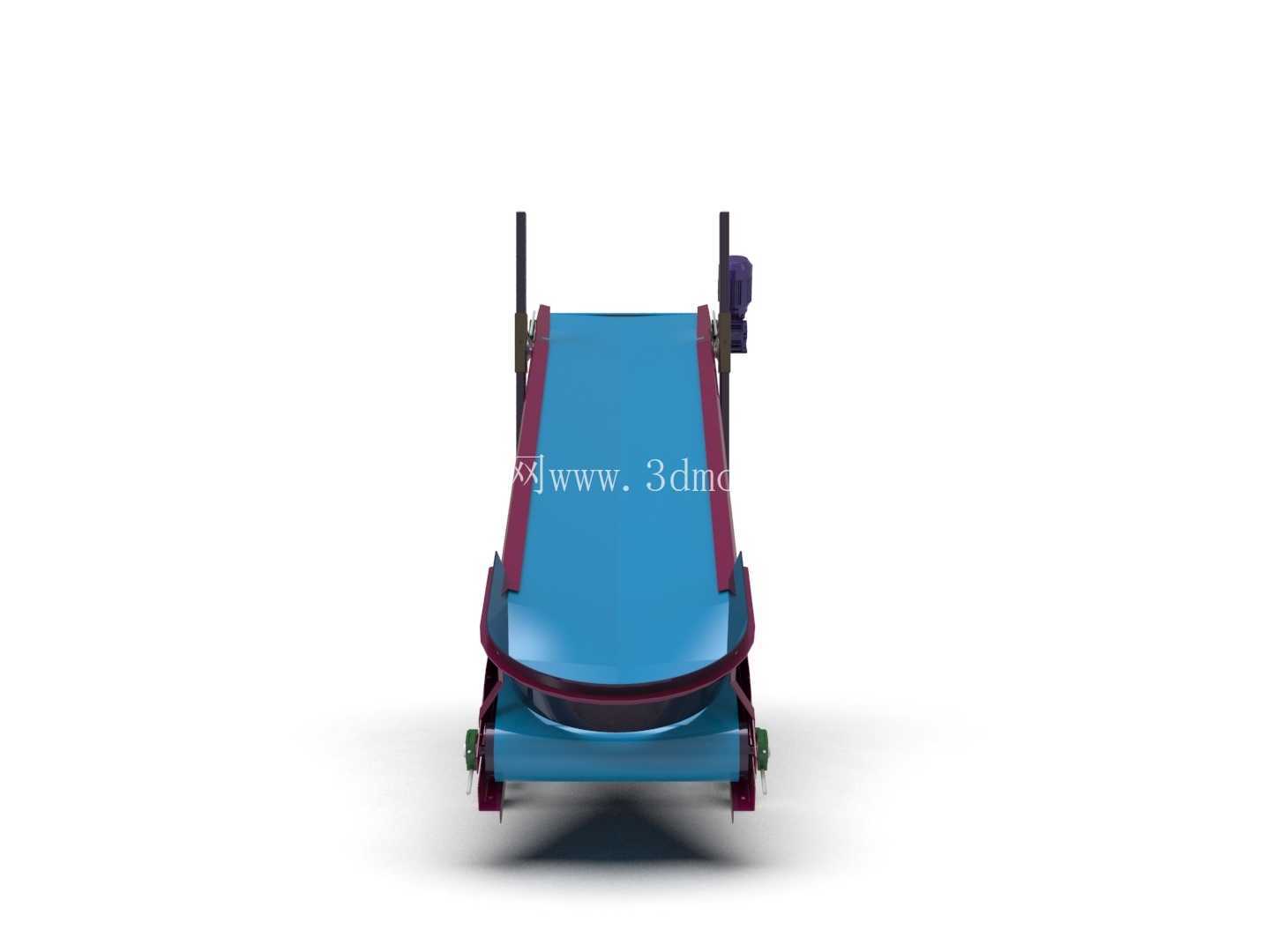

　　在散料、包装件的短距离转运场景中，这类带移动脚轮的倾斜带式输送设备是车间、仓储、农产品加工、轻工生产线上的常用辅助装备，区别于固定安装的长距离输送线，这类设备的核心定位是灵活补位，适配不同工位之间的临时物料转运需求，不需要做预埋固定，可根据生产动线调整随时移位，适配多品种小批量的柔性生产场景。从结构设计逻辑来看，设备整体采用倾斜布置的槽型带面，槽型截面的设计是为了避免散状物料在爬坡输送过程中从两侧撒落，进料端设置的弧形导料结构，能够承接上游来料的冲击，同时引导物料平稳落到输送带上，避免物料卡滞在进料端与机架的缝隙处。驱动单元布置在设备的高位出料端，这种布置方式能够让输送带的承载段保持足够的张紧力，减少爬坡段输送带的打滑概率，相比驱动端布置在低位的结构，高位驱动的传动效率更稳定，同时也能避免输送过程中散落的物料堆积在驱动电机、减速机的位置，降低运维清理的难度。机架部分采用型钢焊接框架结构，侧面设置的可调节支撑支腿，能够根据实际接料、出料的高度差调整设备的倾斜角度，适配不同高度差的工位对接需求，底部配置的四个脚轮中，两个为定向轮、两个为带刹车的万向轮，移位时可以灵活转向，就位后踩下刹车即可固定设备位置，不需要额外的地脚固定，适配车间内频繁调整工位的使用需求。输送带的两侧设置了高度合适的挡边，一方面是防止散料在输送过程中侧漏，另一方面也能对不规则形状的包装件起到导向作用，避免物料在爬坡过程中偏移掉落。从安装边界来看，这类设备的整体宽度控制在1米以内，长度根据输送高度需求通常在2-4米区间，不需要占用过大的车间通道空间，移位时可以顺利通过常规的车间通道、门洞，不需要拆解设备即可完成转场。在实际使用场景中，这类设备可以对接注塑机的出料口，将成型后的塑件输送到操作台旁；也可以在农产品加工场景中，将清洗后的果蔬输送到分选工位；还可以在仓储场景中，配合登高作业将成箱的物料输送到货车车厢内，替代人工搬运的重复劳动，降低短距离转运的劳动强度。设计过程中需要重点关注的几个结构点：首先是机架的刚度校核，因为倾斜布置的设备在满载时，重心会偏向低位进料端，需要保证机架在满载状态下不会出现侧向倾覆，同时支腿的调节行程要覆盖常用的高度差范围，调节后的锁紧结构要可靠，避免设备运行过程中出现支腿滑移导致角度变化；其次是输送带的张紧结构，采用尾部螺杆张紧的结构，张紧行程预留足够的调整量，能够补偿输送带长时间运行后的拉伸变形，张紧装置的两侧调节量要保持同步，避免输送带出现跑偏的问题；再者是驱动端的防护结构，电机、传动辊的外露旋转部位要设置防护罩，避免操作人员接触到旋转部件引发安全隐患，同时驱动端的安装座要设置可调节的长孔，方便安装时调整驱动辊的平行度，进一步降低输送带跑偏的概率。另外，设备的低位进料端的接料槽做了圆弧过渡处理，没有尖锐的棱角，避免物料下落时被卡滞，同时也减少了物料对输送带的冲击磨损，延长输送带的使用寿命。这类设备的带速通常设置在0.8-1.2m/s的区间，既能够保证足够的输送效率，也不会因为带速过快导致物料在爬坡段滚落，针对不同的输送物料，可以更换不同表面材质的输送带，比如输送散状颗粒料可以选用花纹防滑带，输送包装件可以选用平皮带，输送有一定腐蚀性的物料可以选用PVC或者PU材质的输送带，适配不同行业的使用需求。在三维建模过程中，这类设备需要重点验证的是运动干涉问题：输送带在运行过程中与挡边、机架、托辊之间的间隙要均匀，避免出现摩擦异响；支腿在角度调节过程中，不会与脚轮、机架横梁发生碰撞；驱动端的传动部件与防护罩之间要预留足够的安全间隙，同时还要考虑后期维护的操作空间，比如张紧装置的调节位置要预留扳手的操作空间，电机的接线位置要方便走线，减速机的注油、换油位置要便于操作，不需要拆解过多的零部件即可完成日常维护。从结构合理性来看，托辊的布置间距经过了优化，承载段的托辊间距控制在300-400mm，避免输送带在物料重量作用下出现过大的下挠，回程段的托辊间距适当放大，减少不必要的零部件数量，降低设备整体重量，方便移位操作。
