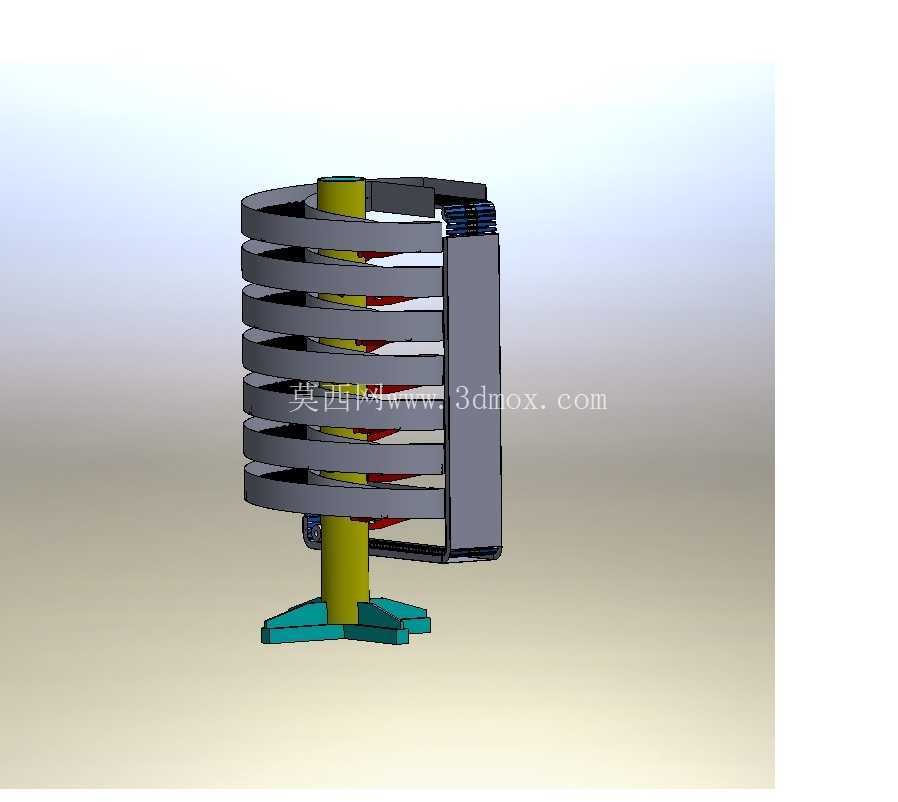

该套三维结构围绕散料、小件成品在产线内部由低位向高位连续转运的需求展开,整体采用立式盘旋布置,核心输送通道为围绕中心立柱螺旋上升的封闭槽体,底部设置十字形支撑底座,顶部承接驱动与激振单元,外侧配置立式防护封板,形成占地紧凑、提升路径明确的垂直输送构型。在食品、医药、五金小件、塑胶颗粒、包装成品等车间场景中,这类设备常布置在成型设备出料端与高位称重、包装、缓存料仓之间,解决平面输送带无法在小 footprint 内完成大高差提升的问题;相较斗式提升机,它没有往复料斗与多点卸料机构,物料沿螺旋槽面连续上行,输送过程平稳,对怕磕碰的异形件、易产生破碎的颗粒料更为友好;相较倾斜皮带提升,它无需长距离斜向机架,车间立柱旁、设备夹缝处即可完成安装,对老旧产线改造时的空间挤占更小。
从结构功能拆分来看,中心黄色立柱承担整机轴向定位与刚度支撑作用,螺旋槽体绕立柱多层盘绕,槽体截面采用带挡边的浅槽形式,既约束物料在离心与振动复合作用下的径向窜动,又避免物料在爬升过程中从外侧洒落;外侧灰色封板沿螺旋外沿连续布置,一方面阻挡物料外溢,另一方面降低输送过程中粉尘、噪声向车间扩散,底部蓝色十字底座扩大支撑跨距,将设备工作时的交变激振力均匀传递到地面基础,底座上预留的安装孔位可配合地脚螺栓完成固定,在高层车间钢平台上安装时,也可通过转接板与平台梁面对接。设备顶部集成驱动电机与激振组件,工作时驱动单元带动槽体产生定向微幅振动,物料在螺旋槽面上受抛掷与摩擦力共同作用,沿螺旋轨迹逐圈向上移动,无需在槽内额外设置推送铰叶,因此不存在螺旋叶片与物料卡滞、缠绕的问题,对带状、片状小件也有较好适应性。
建模过程中,螺旋槽体采用变螺距盘旋曲面与等截面槽壁扫掠成型,重点控制每一圈槽道的爬升高度与内外侧半径差,保证槽面在圆周方向平顺过渡,避免局部折角造成物料堆积;中心立柱与螺旋槽之间设置连接筋板,筋板沿圆周均布,既传递振动激励,又防止槽体在长期交变载荷下出现焊缝疲劳开裂;外侧封板采用分段折弯件拼接,每段对应一段螺旋弧长,板件之间预留螺栓连接位,方便后期检修时拆开清理槽内残留物料。底部支撑座按受力路径设计,十字筋板从中心立柱根部向外辐射,座板厚度根据整机满载重量与动载系数选取,安装孔间距兼顾常见厂房预埋螺栓规格,设备外围需要预留的操作空间主要集中在驱动端检修侧与底部进料口位置,进料方向可根据前段设备出料方位选择切向接入或径向接入,出料口位于螺旋顶端,可直接对接高位料仓进料管,也可转接弯头改变出料朝向。
选型与结构校核阶段,需要重点确认三项边界:一是输送物料的堆积密度与单件外形尺寸,槽道宽度与挡边高度需保证物料在振动爬升时不会叠料卡死;二是提升高度与目标输送量,二者共同决定螺旋盘绕圈数与槽道截面大小,圈数过多时要适当加强中心立柱刚度,避免设备运行中出现横向摆动;三是现场安装面的承载能力,振动类输送设备对基础刚度要求高于静态机架,若安装在钢平台上需对平台梁做局部加强。整套模型完整呈现了从底部支撑、螺旋输送槽、中心立柱到外侧防护、顶部驱动的全部装配关系,各零部件的配合间隙、安装法兰位置、检修拆装空间都按实际工程逻辑搭建,可直接用于产线布局干涉检查、输送方案评审以及非标设备细化设计参考。
