双轴联动太阳能光伏追日跟踪支架

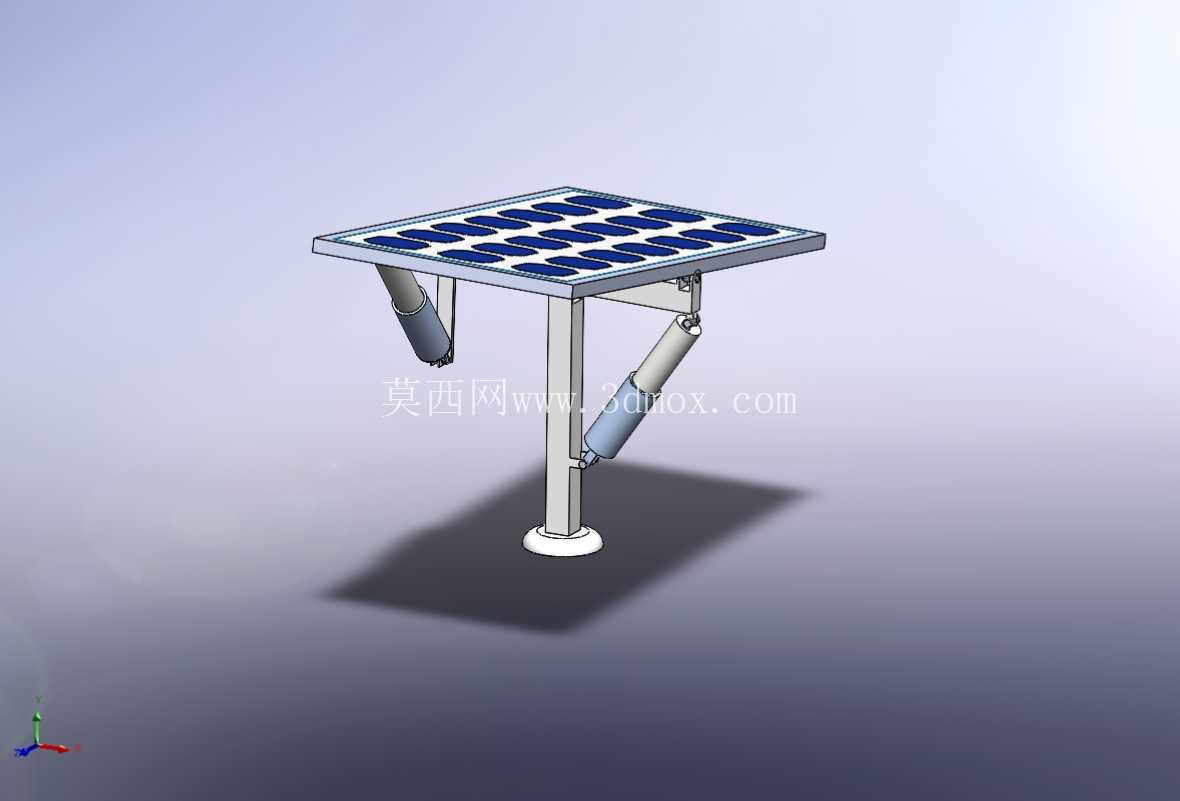

　　这套双轴太阳能跟踪装置的结构设计，核心目标是让光伏组件板面在日间任意时刻都能保持与太阳入射光线近乎垂直的姿态，相比固定倾角安装的光伏板，可大幅提升单位面积的光能接收效率，在分布式光伏电站、山地光伏阵列、离网型太阳能供电站点、户外科研光照试验平台以及偏远地区独立供电系统中都有明确的落地场景。整套机构采用立柱式中央支撑布局，底部为圆形法兰安装基座，基座预留地脚螺栓固定孔位，现场施工时可直接通过膨胀螺栓与混凝土浇筑基础锚固，也可适配钢结构预制平台的安装界面，基座上方衔接竖直承重主立柱，立柱作为整套装置的承载核心，承担上部光伏板组件、俯仰驱动构件、回转连接部件的全部竖向载荷与风载倾覆力矩，立柱截面选型经过抗弯校核，

　　在常规户外阵风工况下可将板面摆动幅度控制在允许范围内，避免组件因振动产生隐裂风险。光伏组件承载框架采用矩形钢管拼焊而成的栅格结构，框架外轮廓尺寸匹配常规多晶光伏板的安装孔距，框架边框预留标准化组件压块安装槽，无需二次打孔即可固定市面主流规格的晶硅光伏面板，框架下方设置两组斜向布置的电动直线推杆作为姿态调整执行件，其中一组推杆负责驱动板面绕水平横轴完成俯仰角度调节，角度调节范围覆盖从接近水平的平放姿态到接近竖直的立放姿态，可适配不同纬度地区的太阳高度角变化区间；另一组推杆配合立柱顶部的回转铰接座，驱动整套上部承载架绕竖直中心轴完成水平方位角转动，方位转向覆盖从东到西的全日太阳方位轨迹，两个轴系的运动相互独立又可协同联动，

　　控制系统可根据实时太阳位置解算结果输出动作指令，驱动推杆伸缩完成姿态闭环调整。铰接点位全部采用带自润滑衬套的销轴连接，销轴端部设置开口销与轴向挡圈，防止长期户外运行过程中销轴窜动脱出，推杆两端的鱼眼关节轴承可补偿运动过程中产生的微量装配偏差，降低运动卡滞概率。从安装边界来看，整套装置收拢状态下竖直高度适配常规村级光伏电站的支架高度规范，板面完全展开时的最大回转半径需在现场布置时预留足够安全间距，避免相邻跟踪装置在转动过程中发生板面干涉，同时阵列排布时需结合当地纬度计算冬至日上午九点的阴影遮挡长度，确定前后排支架的最小安装间距。结构设计阶段充分考虑户外工况的防护需求，所有金属结构件表面均做热浸镀锌或喷塑防腐处理，

　　推杆的电动执行部分自带防尘防水密封外壳，可耐受露天环境下的雨水冲刷与粉尘侵蚀，立柱内部预留走线空腔，连接驱动电机的线缆可从立柱内腔穿引至底部控制箱，避免线缆外露老化。整套机构没有复杂的齿轮回转大齿圈，采用直线推杆驱动的形式大幅降低了后期维护难度，日常巡检仅需检查铰接点润滑状态与推杆伸缩顺畅度即可，无需对精密传动部件进行频繁维护，非常适合运维条件有限的偏远光伏站点使用。承载框架的栅格布局在保证支撑强度的同时尽可能降低了上部结构自重，减少了主立柱的承载负荷，风阻表现也优于整块封闭支撑板结构，在强风天气下可将板面调整至水平顺风姿态，进一步降低风阻载荷，提升整套装置的抗风等级。
