卧式螺旋盘管换热设备结构设计

　　在化工、食品加工、暖通空调及小型余热回收场景中，螺旋盘管换热器凭借紧凑的结构与稳定的传热效率，始终是中小流量换热工况的优选方案。本次呈现的卧式螺旋盘管换热结构，采用筒形承压外壳内置螺旋换热管的布局，核心设计逻辑围绕提升壳程流体扰动、降低结垢速率、压缩设备安装空间三个核心工程需求展开。

　　从实际应用场景来看，这类结构常被用于液-液换热、低压蒸汽冷凝预热冷水、小型制冷系统的蒸发器与冷凝器单元，尤其适配安装空间受限、换热负荷波动不大的工况——比如小型食品生产线的物料预热段、实验室温控循环系统、分布式采暖的水-水换热单元，相比传统管壳式换热器，同换热效率下占地面积可缩减40%左右，且盘管自身的曲率结构能让管内流体在较低流速下形成湍流，无需额外增设扰流元件即可提升管程传热系数。

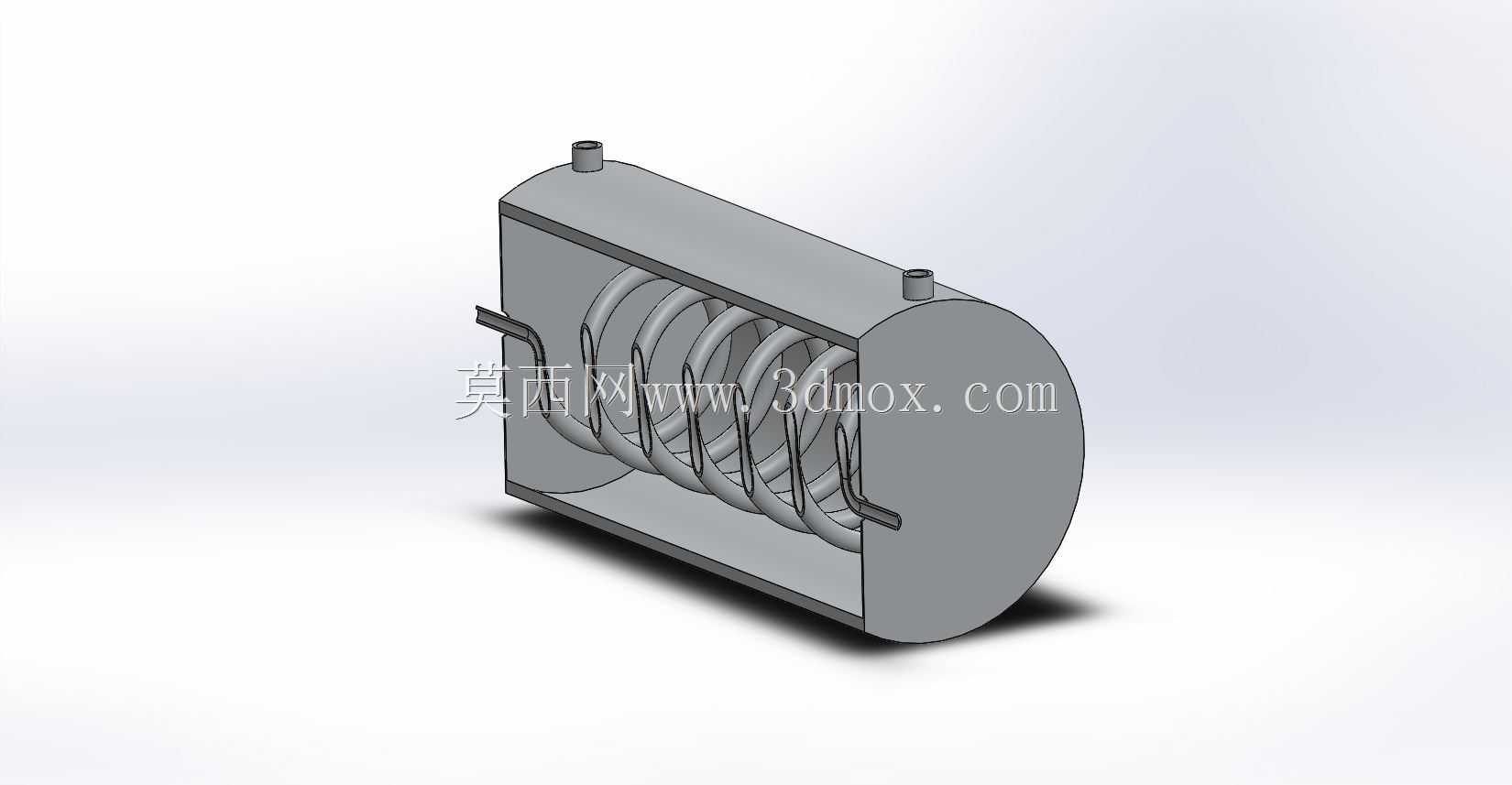

　　设备的功能特性上，外壳采用卧式圆柱形承压筒体，两端采用平盖式封板结构，筒体顶部设置两个管程流体接口，分别对应换热介质的进出，筒体侧部设置的两个接口为壳程流体通道，这种接口布局能让壳程流体在筒体内形成横向冲刷螺旋盘管的流态，避免传统直管换热器易出现的流动死区，减少壳程杂质沉积的概率。内置的螺旋盘管采用等螺距连续弯制结构，盘管两端直接与筒体侧部的管板区域固定，省去了复杂的折流板组件，既减少了壳程的流体阻力，也降低了加工装配的难度，盘管与筒体内壁预留均匀环隙，保证壳程流体能够均匀冲刷每一圈盘管表面，避免局部换热不均导致的热应力集中。

　　从设计思路层面拆解，整个结构优先考虑了加工可行性与后期维护便捷性：筒体采用标准卷板焊接工艺即可成型，螺旋盘管可通过数控弯管机一次性弯制成型，无需拼接多段管材，减少了焊缝泄漏风险；两端平盖封板采用法兰连接结构，后期检修时只需拆卸端盖即可直接抽出内部盘管组件，清理管外壁附着的垢层，相比不可拆卸的焊接式换热结构，维护成本降低60%以上。结构设计阶段充分考虑了热膨胀补偿问题，螺旋盘管自身的螺旋结构具备一定的柔性变形能力，当管程与壳程流体存在较大温差时，盘管可通过微小的弹性形变吸收热位移，无需额外增设膨胀节，进一步简化了设备结构，降低了泄漏点数量。

　　关于外形尺寸与安装边界，该结构的筒体直径与长度比例控制在1:1.8左右，属于短粗型卧式布局，安装时底部需设置两个鞍式支撑座，支撑位置距离筒体两端封板的距离为筒体直径的0.2倍，符合卧式压力容器的支撑受力规范，避免筒体运行过程中出现弯曲应力超标问题。设备的所有外伸接口均采用标准法兰连接形式，接口公称通径匹配常规工业管道规格，无需额外定制变径接头即可直接接入现有管路系统；安装时需保证筒体轴向水平度偏差不超过1/1000，避免壳程流体出现偏流，影响整体换热效率；设备顶部需预留不小于筒体直径1.2倍的操作空间，满足后期拆卸端盖、抽出盘管的检修需求，设备两侧的管路接口区域需预留足够的管道安装与阀门操作空间，避免管路应力直接作用于设备接口，造成接口焊缝开裂。

　　从结构细节来看，盘管的螺距设置为盘管外径的1.5倍，这个参数经过流场验证，既能保证壳程流体有足够的流通截面，控制壳程阻力在合理范围，又能让相邻盘管之间的流体形成足够扰动，减薄管壁表面的层流底层厚度，提升传热效率。筒体壁厚根据常规承压需求选取，适配0.6-1.6MPa的工作压力区间，覆盖绝大多数民用与工业低压换热场景的压力要求，盘管壁厚选取兼顾弯制工艺要求与承压能力，弯制过程中控制盘管截面椭圆度不超过8%，避免弯制处出现截面变形导致的管程阻力增大、局部承压能力下降问题。
