锂电池充电升压一体电路板结构设计

　　这块电路板的三维结构围绕单节锂聚合物电池的充电管理与5V升压输出两条核心链路展开，在小型便携电子、开源硬件原型、手持测试装置以及低功耗物联网节点里都属于很常见的电源底座方案。实际使用时，输入端接入USB供电，板上充电管理芯片负责对单节LiPo电池执行恒流恒压充电，电池端再经由升压电路抬升至5V，为外接Arduino类控制板、传感器模组或小型外设提供稳定供电；电池同时充当后备储能角色，在外接电源断开时维持负载连续工作，这也是这类充电升压二合一模块在移动小装置中被大量采用的原因。

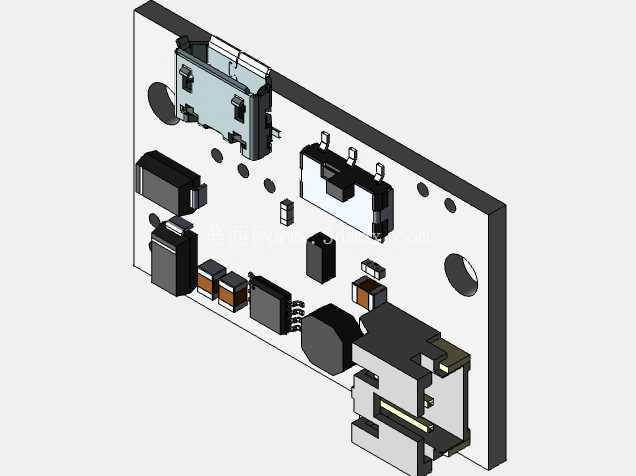

　　从结构布局看，模型完整还原了PCB基板、USB接口、电池连接器、按键、电感、芯片、电容电阻及安装孔等实体要素。PCB采用矩形薄板形态，四角附近预留通孔，孔位与板边保持足够安全距离，便于通过铜柱或螺钉固定到外壳内腔，也能在堆叠装配时与上层主控板错开干涉区域。板边两个大尺寸开孔是主要机械固定边界，设计外壳时应围绕孔位布置支撑柱，并在柱面周边留出螺丝刀操作空间；若采用壳体卡槽固定，则需重点核对板厚、边缘缺口以及连接器凸出高度，避免装配后接口被壳体遮挡。

　　接口布置体现了典型的实用化思路。一侧USB接口用于外部5V输入，其金属外壳向外伸出，外壳建模时必须在对应侧壁开出准确窗口，窗口上下和左右间隙既要满足插头插拔晃动量，又不能过大导致EMI屏蔽和外观缝隙失控。另一侧电池连接器朝向板边布置，方便锂聚合物电池引线接入，减少线束横跨板面的情况。按键位于板面操作可达区域，适合在外壳上对应设置轻触按钮，用于电源使能或状态切换。电感、升压芯片和滤波电容集中在功率回路附近，这种紧凑排布有利于缩短大电流开关路径，降低寄生电感带来的尖峰和效率损失；建模时将这些器件的真实高度差异保留下来，可为外壳内部筋位、绝缘片和散热空间校核提供依据。

　　尺寸控制上，板上较高的元件主要是USB接口、电池连接器、电感和电解/大容量电容，它们决定了整机最小内部净高；电阻、电容、小型二极管等贴片器件高度较低，可布置在高器件之间的空隙，但要避开螺丝柱、卡扣和壳体加强筋。三维结构中各元件以约0.1mm精度进行外形拟合，虽然不等同于完整PCB工程数据，但对机械干涉检查、外壳造型、连接器对位和装配流程验证已经具有直接参考价值。对于需要开模或3D打印外壳的设计者，应在最高元件表面额外预留绝缘与安全间隙，尤其是电感、开关节点区域和USB金属壳附近，不能让壳体筋位直接压靠器件。

　　热设计也不能完全忽略。充电芯片与升压芯片在满负载工作时会产生温升，板面周围应避免被密闭结构完全包裹；若设备外壳空间狭小，可在芯片对应位置保留空气流通通道，或让PCB铜皮通过安装柱、金属屏蔽罩辅助散热。模型将芯片、电感和输入输出接口的相对位置清晰表达，便于在整机布局阶段评估热源与电池、塑料壳体、敏感传感器之间的距离。

　　从装配工艺角度看，该板适合SMT贴片为主、少量连接器后焊的生产方式。USB和电池连接器承受插拔力，附近应保留足够焊盘与板体支撑；结构外壳不宜把全部外力直接传递到焊点，最好通过接口自身定位孔、壳体挡墙或限位筋承担插接载荷。板上按键的按压行程需要与外壳按钮高度匹配，按钮背面与开关帽之间应保留少量预压间隙，既防止虚按，也避免长期压迫。

　　整体而言，这套三维结构不只呈现元器件外观，更把小型电源板在真实产品中的固定、插接、散热、绝缘和维护边界集中体现出来。做便携设备结构设计时，可以直接依据它校核外壳内腔深度、接口开窗位置、螺丝柱布局和电池走线空间；做电气方案验证时，也能借助清晰的模块分区理解充电、储能、升压三部分之间的物理关系，从而在紧凑体积与可装配性之间取得平衡。
