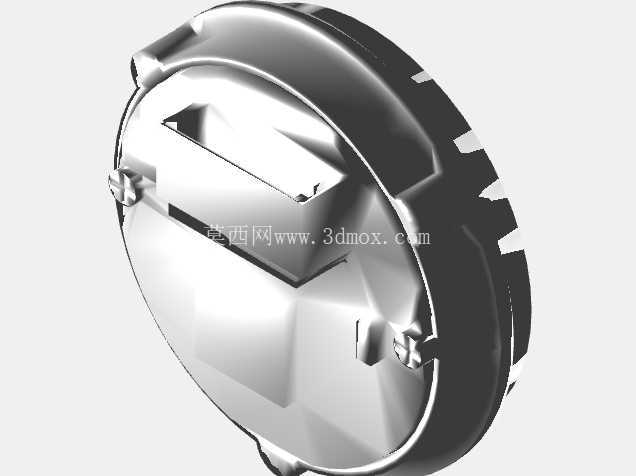

微雪圆形二维条码扫描识别模块结构

　　做嵌入式识别终端结构设计的工程师，大概率都碰到过圆形安装位的扫码模块选型难题——常规方形扫码头要么切边破坏面板整体性，要么加装转接环额外占用安装深度，这款圆形二维条码扫描模块的三维结构，刚好能解决这类异形安装位的设计痛点。从实际落地场景看，这类圆形扫码模组的适配范围非常广，自助终端类设备里，圆形门禁读头旁集成扫码功能、智能快递柜的圆形取件码识别窗口、共享设备的圆形扫码启动位，都需要这类无棱角的圆形识别模块来匹配外观设计；工业场景里，圆形安装孔的设备状态巡检手持终端、产线圆形工位的工件条码识别点位、AGV小车侧面的圆形避障兼扫码窗口，也能借助这类圆形模组减少结构突出量，避免工位剐蹭；甚至消费类场景里，智能门锁的圆形猫眼集成扫码开门、桌面圆形充电座集成付款码识别，都能依托这个结构的外形特点实现一体化外观设计。

　　从功能特性上看，这款模块核心是完成一维条码、QR二维码的图像采集与识别输出，圆形外壳内部集成了图像传感单元、补光光源、解码处理电路，外围的金属壳体除了做结构防护，还能起到一定的电磁屏蔽作用，减少周边设备的电磁干扰对识别灵敏度的影响。模块背面预留了接线与粘接固定位，实际装配时可以采用环氧树脂或者工业结构胶直接粘接在安装面板内侧，不需要额外打螺丝固定，能进一步保证安装面板的外观完整性，这点在做消费类电子外观结构时优势非常明显，不会出现螺丝孔外露影响外观质感的问题。

　　做这个三维结构的逆向建模时，最需要注意的是模块本身的制造公差带来的不对称问题，实际量产的模块因为注塑成型、元器件贴装的公差累积，各个局部的外形尺寸并不是完全中心对称的，建模时如果完全按照理想圆形对称结构来做安装腔，实际装配时很容易出现局部卡滞、装不到位的问题。建模过程中对组件的尺寸测量精度控制在0.1毫米级别，但实际装配预留间隙时需要考虑到0.1到0.2毫米的实物尺寸偏差，安装腔的内径要比模块实测最大外径预留0.3毫米左右的装配间隙，同时点胶槽的位置要避开背面的元器件凸起位，避免胶水溢到镜头或者接插位置影响功能。

　　从安装边界来看，这款模块的整体外形为薄型圆盘结构，轴向安装深度不需要预留太多空间，面板上的开孔只需要匹配模块前端的识别窗口尺寸即可，模块外圈的凸缘可以直接搭在面板内侧，起到轴向定位的作用，不需要额外设计轴向限位结构。径向方向上，因为模块本身存在不对称的结构凸起，安装腔的内壁不能做完全贴合的整圆周限位，要在对应凸起的位置做局部避让槽，避免装配时硬顶损坏模块外壳。如果是做户外使用的设备结构，还要在模块凸缘和安装面板之间加装薄型橡胶密封圈，点胶时选用耐候性的结构胶，保证IP防护等级满足户外使用要求。另外要注意，模块的镜头识别面要和安装面板的外表面保持齐平或者略微内凹0.2毫米以内，突出太多容易被剐蹭刮花镜头，内凹太多则会增大识别视场的遮挡范围，影响大角度条码的识别成功率。

　　在做配套结构设计时，还要考虑补光的漏光问题，模块自带的补光灯如果和安装面板之间存在缝隙，容易出现光线从缝隙漏出形成光晕，影响识别效果，所以在安装位周边要做一圈遮光筋，刚好压在模块前端的壳体边缘，阻断补光光线的泄漏路径。如果是低功耗使用场景，还要在结构上预留光敏传感器的避让位，不过这款模块本身已经集成了自动补光控制，不需要额外外接光敏元件，只需要在结构上不要遮挡模块自带的光敏开窗即可。对于需要经常维护的设备场景，不建议采用全胶粘接的固定方式，可以在安装腔侧面设计1到2个顶丝孔，后期维护时拧松顶丝就能把模块从内侧顶出，不需要拆解整个设备面板，能大幅降低后期维护的拆装难度。
