十六组磷酸铁锂储能电芯木质防护箱

　　这套结构围绕十六颗大容量方形磷酸铁锂电芯的成组防护展开，箱体采用木质框架加侧板的组合形式，主要面向小型离网储能、户用备用电源、车载辅助供电以及实训类电池组装场景。木质材料在这类中小容量储能单元中有比较明确的使用边界：它不承担高强度户外防护，也不替代金属电池柜的防火与承重等级，而是用于室内固定安装、教学演示、样机验证或对绝缘隔离要求较高的低压储能系统。相比金属焊接箱体，木质结构加工门槛低，后期修改开孔、调整隔板位置和增加线束固定点都比较方便，同时木材本身具备一定绝缘能力，可减少电芯外壳与框架之间意外导通的风险。

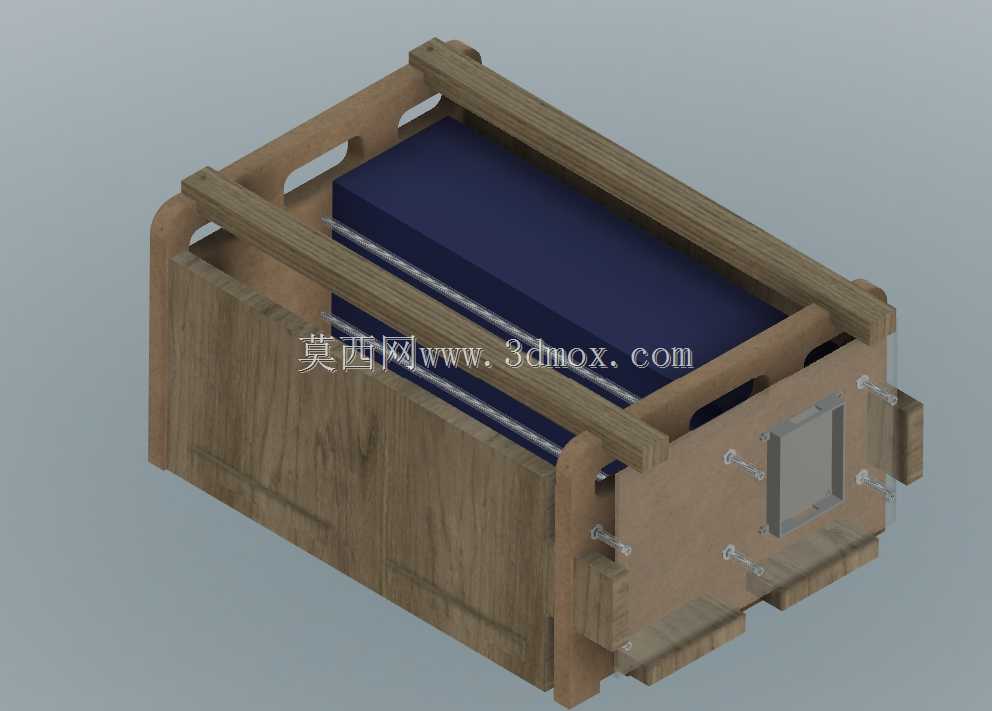

　　从整体布置看，电芯以规则阵列方式放入箱内，深蓝色电芯本体占据箱体中部核心空间，四周由竖向木板和顶部横向压梁约束。顶部两根长压梁并不是单纯装饰件，其作用是在电芯堆叠后限制竖直方向位移，避免搬运过程中电芯上下窜动。压梁通过端部连接件与侧板形成受力闭环，侧向木板则承担电芯横向膨胀和运输振动带来的载荷。方形磷酸铁锂电芯在充放电循环中会产生轻微膨胀，框架设计时不能把电芯完全刚性锁死，需要在电芯与侧板之间预留合理缓冲间隙，同时保证压梁提供足够预紧力，使模组在振动工况下保持相对位置稳定。

　　箱体端部设置了较集中的安装区域，可见多组紧固件和一个矩形面板位。该区域适合布置汇流排、采集线、主回路输出端子或维护观察口。实际成组时，电芯极柱方向通常会统一朝向检修侧，以便串联铜排或铝排按最短路径连接，减少线缆交叉。端部面板若用于安装断路器、显示屏或通信接口，需要在木板上增加局部加强衬板，因为螺纹连接直接作用在薄木板上，长期受振动后容易松动。模型中端部外侧的小凸台和连接件，也体现了对外部接线、盖板固定以及维护拆装的考虑。

　　外形尺寸方面，箱体长度、宽度和高度主要由十六颗方形电芯的排列方式决定。设计时先确定电芯单体外廓，再按串并联方案排布极柱间距和维护空间。底部承托板需要覆盖整个电芯投影区域，避免电芯局部悬空；侧板高度应超过电芯重心位置，使侧向支撑能够有效限制倾倒；顶部压梁不宜压在极柱、泄压阀或采集线束上方，而应作用于电芯壳体边缘或专用固定压条位置。若用于车载移动场景，底部还应增加防滑垫或金属加强梁，并通过抱箍、螺栓将整个箱体连接到设备基座上。

　　安装边界上，这类木质电池箱更适合干燥、通风、无强烈冲击的室内环境。箱体周围应保留接线和散热空间，尤其是端部维护面不能紧贴墙壁或设备机架。电芯之间可根据工艺要求加入绝缘片、环氧板或缓冲泡棉，串联汇流排需按载流量选型，螺栓紧固位置要设置防松措施。采集线沿箱体边角走线时，应避免与压梁和木板锐边直接摩擦，可在开孔处增加护线圈。顶部框架的横梁同时可以作为提吊或搬运受力参考，但木材材质、螺钉规格和横梁截面决定了承载能力，实际搬运时不应仅凭细木螺钉承受整箱重量，必要时应在底部设置贯通加强木方或金属吊件。

　　从结构设计思路看，该方案把电芯容纳、绝缘隔离、端部接线和日常维护集中在一个易加工的箱体内。侧板采用整块木板形成封闭防护，顶部框架保留一定开放区域，便于观察电芯布置和线束走向；侧面开槽既减轻重量，也可作为搬运握持位置，但开孔会削弱侧板刚度，因此开槽周边与压梁连接点需要避开高受力区域。对于三维建模和结构评审而言，重点不只是外观还原，还包括电芯间隙、压梁干涉、端部面板开孔、紧固件长度、木板厚度以及装配顺序。实际装配通常先完成底托和一侧端板，再放入电芯与绝缘隔层，随后安装侧板、顶部压梁和汇流排，最后完成线束检测与外盖固定。这样的结构逻辑清晰，适合小批量定制储能单元的方案验证，也可为后续改为钣金箱体或复合板材箱体提供基础布局参考。
