FPV竞速无人机集成式机头舱与凸轮挂载结构

　　这套结构针对小型FPV竞速穿越机的前端集成需求展开设计，把外露的飞控、图传、摄像头与走线全部收纳进流线型机头舱内部，同时在舱体侧部整合凸轮式快装挂载位，解决传统散件组装机头布线杂乱、炸机易损、镜头角度调整繁琐的痛点。

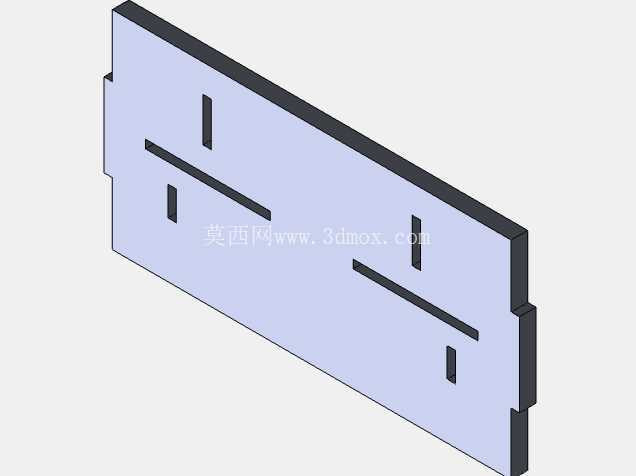

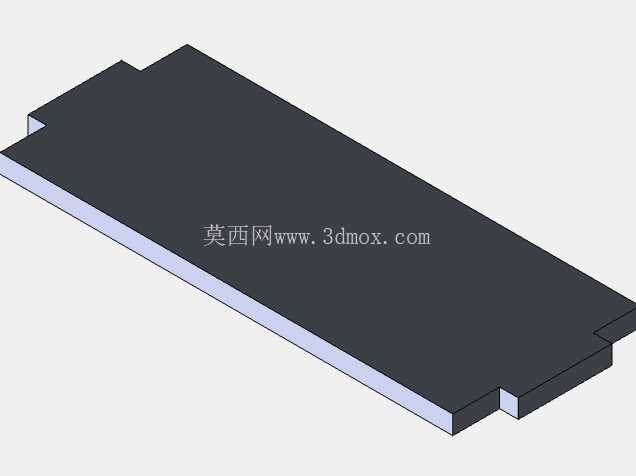

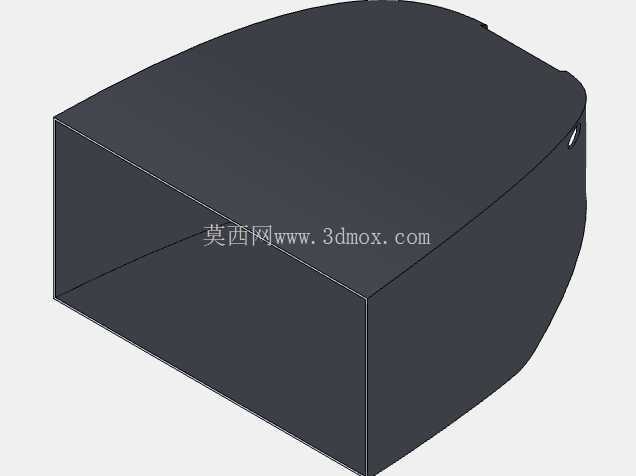

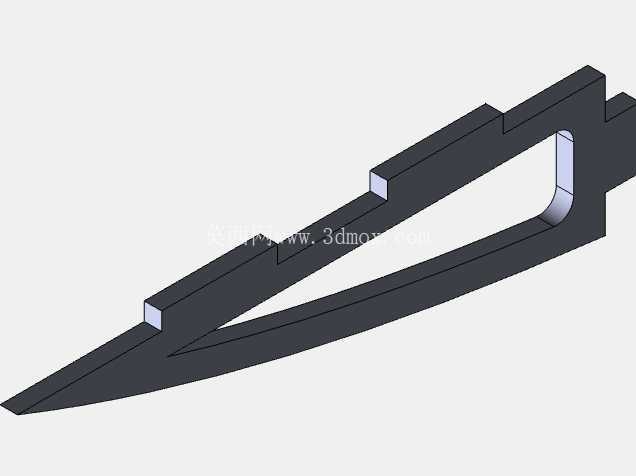

　　从实际飞行场景出发，竞速FPV在穿门、绕标、高速俯冲过程中，前端会持续承受气流冲击，炸机触地时机头也是最先碰撞的部位，因此整个机头外轮廓采用大圆弧过渡的楔形曲面，迎风面从机头最前端向机身上方平滑抬升，既削减高速平飞时的正面风阻，也能在正面触地时通过曲面滑移卸除部分冲击力，避免硬棱角直接磕碎内部航电元件。舱体主体采用一体化围合式壳体设计，侧壁预留均匀的壁厚加强筋，在控制整体重量的前提下保证壳体抗扭刚度，飞行中不会因为机架振动出现壳体共振、画面抖动的问题。

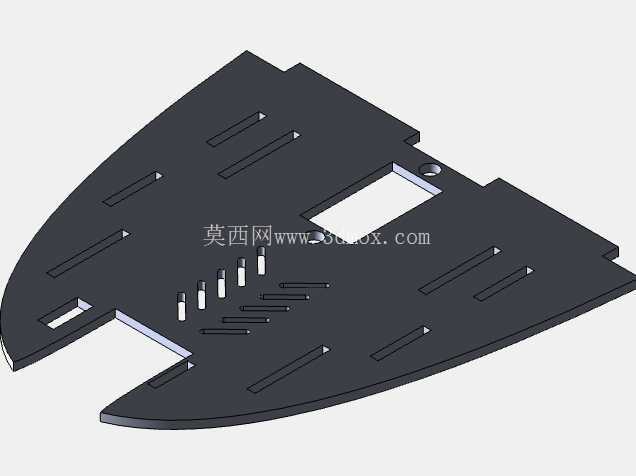

　　舱体内部的空间排布完全围绕航电设备的实际安装尺寸规划：靠前的低位区域预留摄像头安装座，匹配主流FPV竞速摄像头的安装孔距，摄像头镜头从舱体前端的开孔伸出，开孔周边做了遮光挡边，避免阳光直射镜头产生眩光；摄像头后方的舱内空间分层布置飞控板、图传发射机与电调，各元件之间预留3-5mm的散热间隙，避免高负荷飞行时热量堆积导致电子元件过热宕机。舱体左侧伸出的中空皮托管结构，是空速测量的进气通道，管身采用细长圆管造型，管口正对飞行迎风方向，管身根部和舱体侧壁做了加厚过渡连接，避免碰撞时管路断裂脱落，管内通道直通舱内的空速传感器，测量数据可以直接反馈给飞控，辅助完成定速飞行与姿态修正。

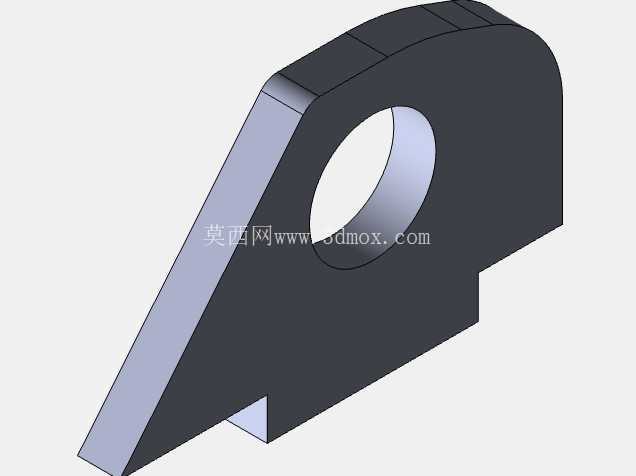

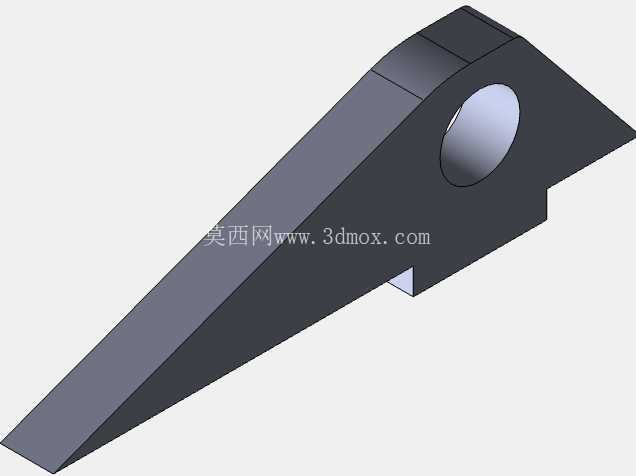

　　侧部集成的凸轮架是这套结构的核心功能设计，区别于传统螺丝锁紧的挂载方式，凸轮结构利用偏心轮的自锁特性，拨动凸轮手柄即可快速压紧或释放挂载件，不需要额外工具就能完成摄像头角度调整、外置传感器或者运动相机的装卸，在赛场换电、调整飞行参数的间隙就能完成挂载切换，大幅提升外场调试效率。凸轮的配合面做了防滑齿纹，锁紧后不会因为飞行振动出现松脱，凸轮转轴的安装孔和舱体侧壁的预埋螺母同轴度控制在0.1mm以内，转动过程无卡滞，自锁角度设计在凸轮偏心过中心2-3度的位置，保证飞行中受振动冲击也不会自行解锁。

　　安装边界方面，整个机头舱的后端接口匹配标准25mm、30mm碳纤机架的前端板孔位，舱体底部预留四个对称的安装通孔，可以直接通过螺丝锁附在机架前端的碳板上，不需要额外打印转接件；舱体整体宽度控制在常见竞速机的机架轴距对应的前端宽度范围内，不会突出到螺旋桨的旋转平面内，避免飞行中桨叶打到舱体。舱体顶部的曲面最高点和机架上层碳板的高度差控制在合理范围，既给内部航电留出足够堆叠空间，也不会因为机头过高导致整机重心过度前移，影响飞行的俯仰操控手感。舱体侧壁还预留了隐形走线槽，图传天线、摄像头线材、空速管的信号线都可以顺着侧壁的线槽走到机架中部的电池仓，外部没有外露的扎带与明线，既降低风阻，也避免线材被螺旋桨扫到断裂。

　　结构设计过程中所有配合尺寸都做了公差适配，壳体的拼接止口预留0.2mm的装配间隙，既保证上下壳可以顺利扣合，也不会出现晃动虚位；凸轮的转动副预留0.1mm的间隙，长时间使用磨损后也不会出现锁不紧的问题。整套结构兼顾气动优化、航电集成、快装维护与碰撞防护，完全适配FPV竞速飞行、日常训练与外场作业的实际使用需求。
