车载安全警示终端内部结构设计

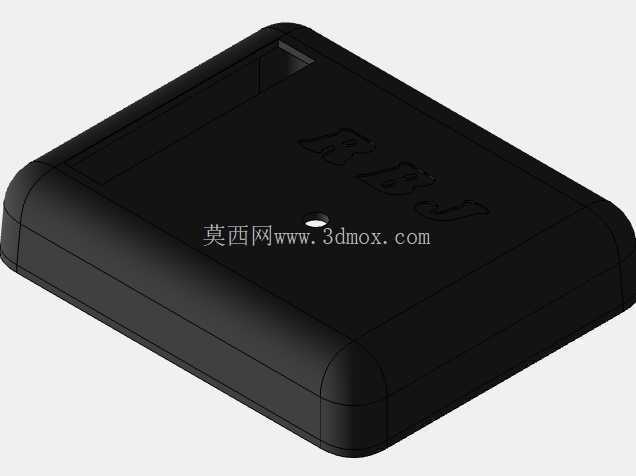

　　车载警示类终端在商用车队、工程作业车辆以及特种运输场景中承担着状态提示与异常告警的核心作用，这类装置往往需要在有限的驾驶舱空间内完成安装，同时兼顾振动耐受、温度循环以及长期通电运行的可靠性。本套结构围绕一个紧凑型车载警示盒展开，外壳采用圆角矩形封闭造型，整体厚度控制在便于贴装或卡装的范围内，正面预留状态指示区域与标识位，侧面布置接线或接插边界，能够适配仪表台边缘、顶棚内侧以及立柱旁等多种安装位置。

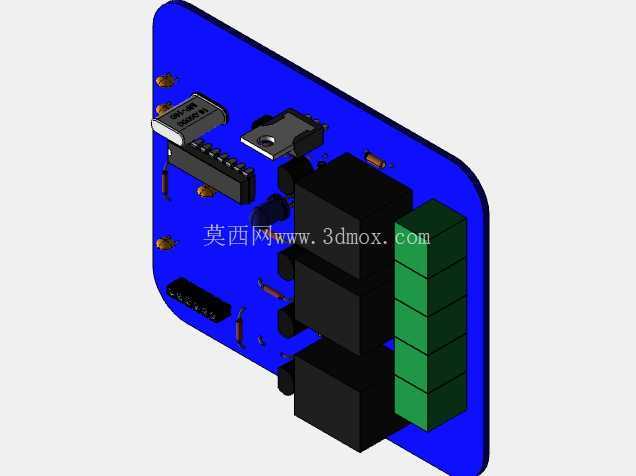

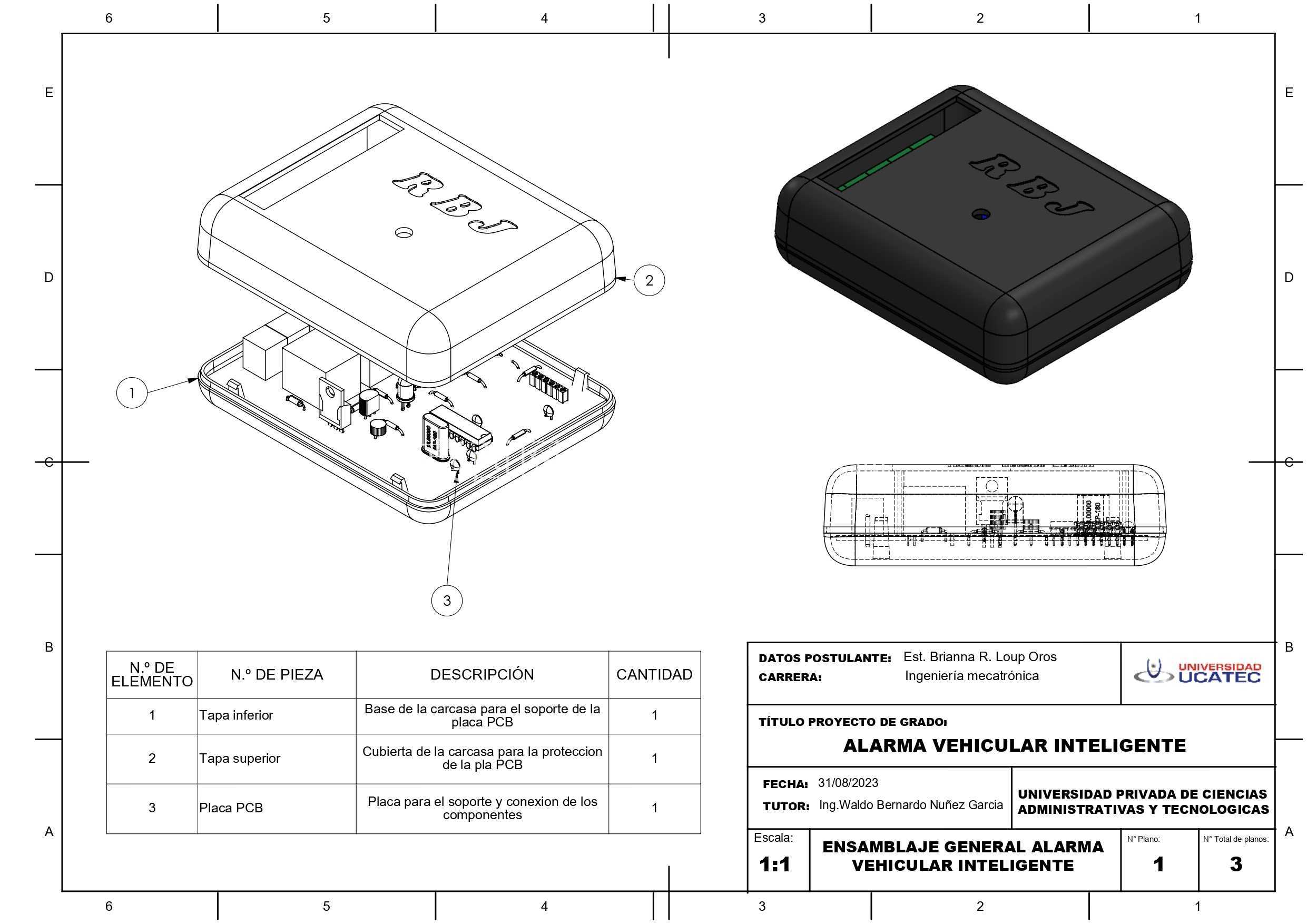

　　从内部装配关系看，盒体空间被划分为电路板承载区、元器件避让区与上盖扣合区三个层次。主PCB沿壳体长度方向铺展，板上集成主控芯片、电源调理元件、接插件以及多颗分立器件，板边设置绿色端子排用于外部线束接入。建模时对板上较高的元件逐一建立实体包络，包括电解电容、电感、连接器以及蓝色柱状功能器件，确保壳体内部筋位与柱位不会与元件顶部发生干涉。电路板通过壳体底部的定位柱与螺丝柱实现固定，柱高按照板底预留焊盘突出量进行设定，避免焊点直接压触壳底。

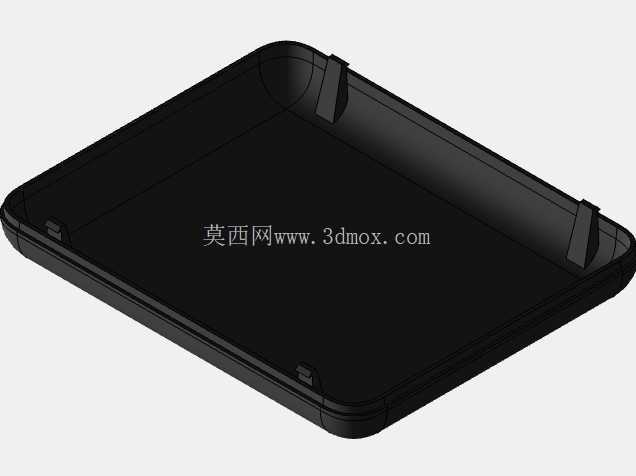

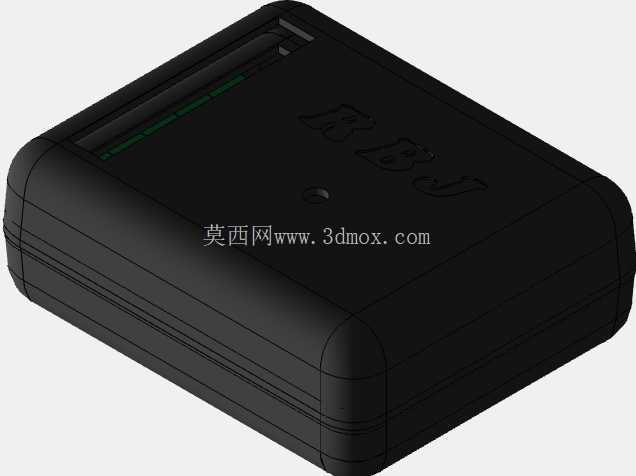

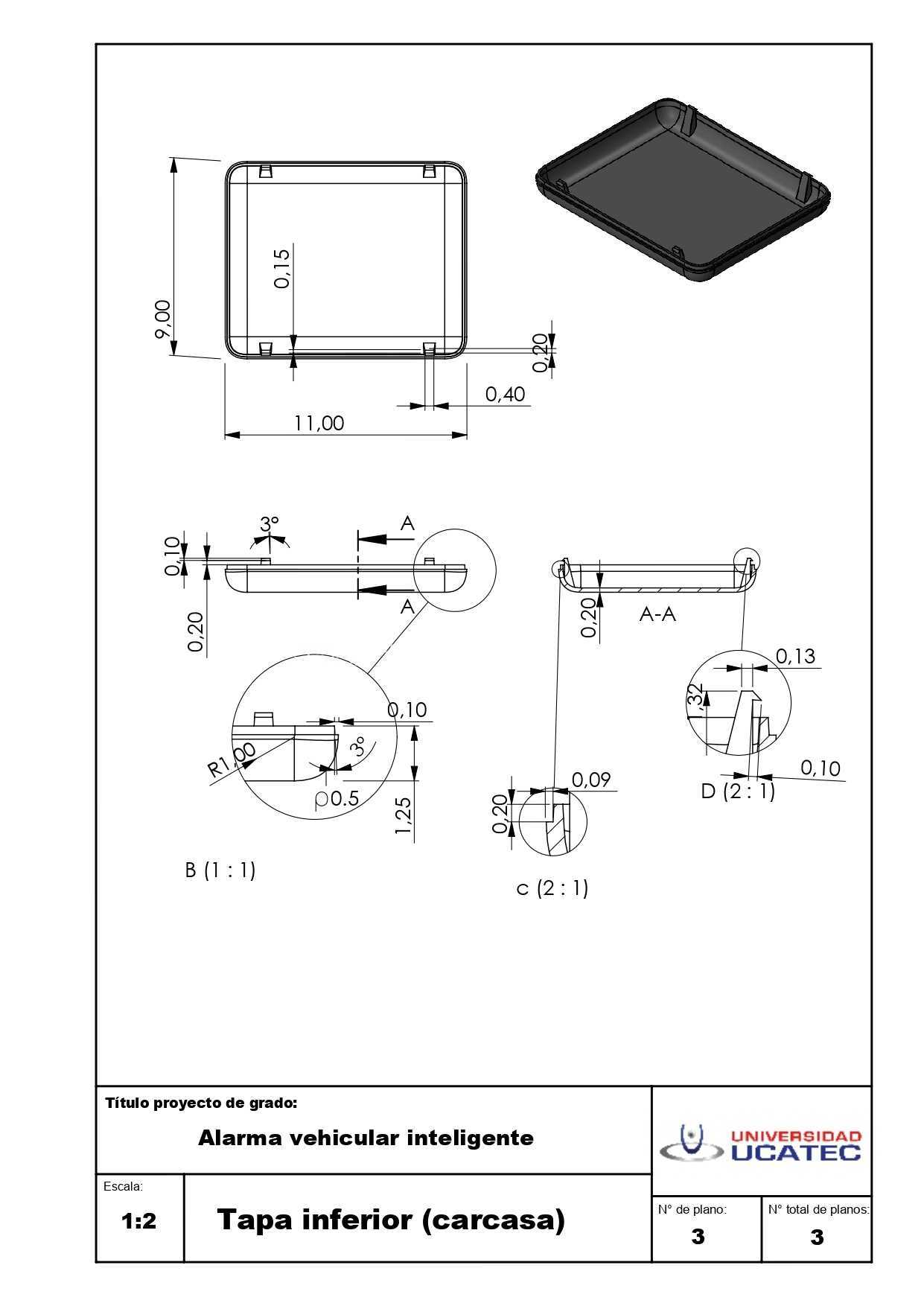

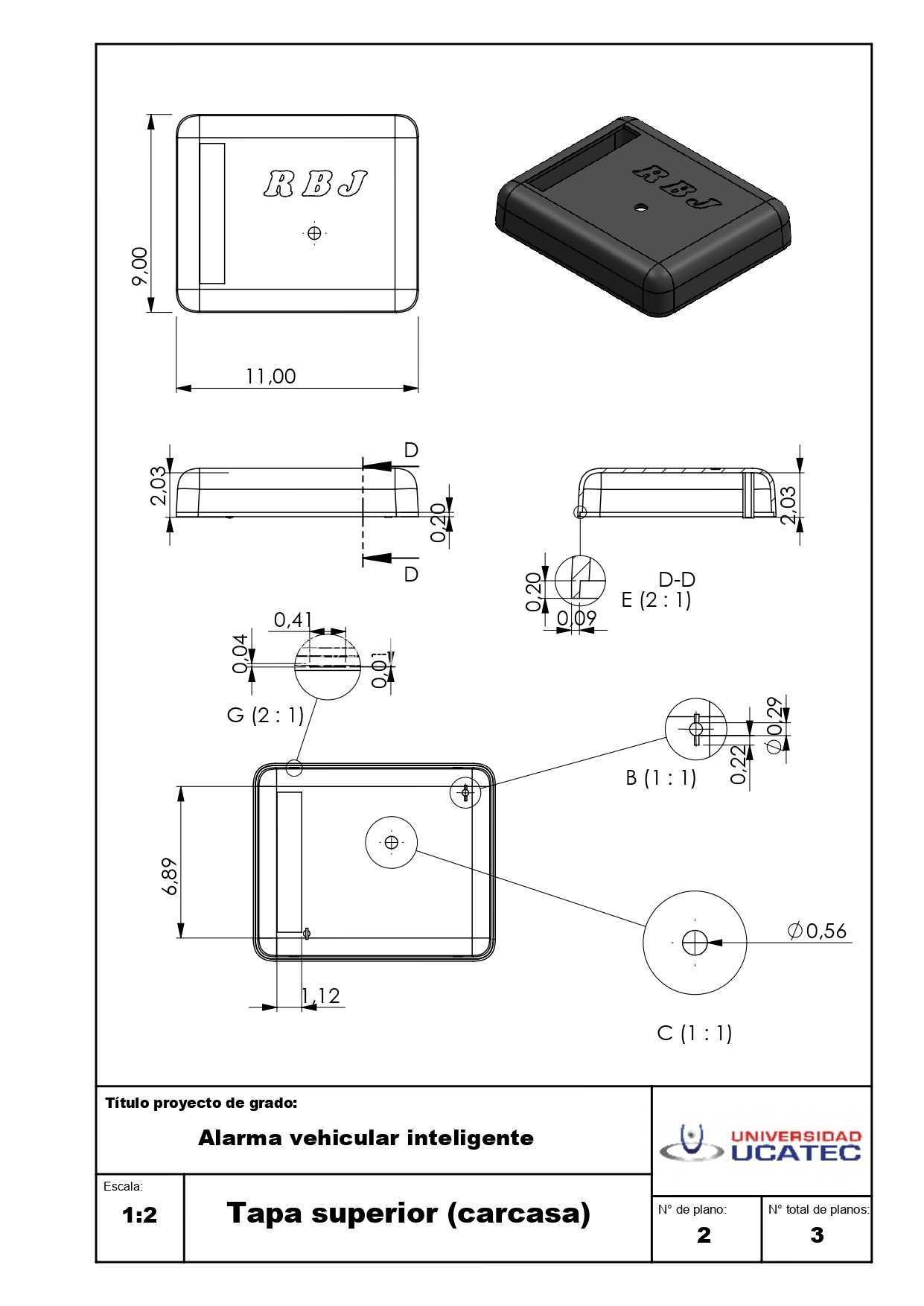

　　壳体设计上，下壳承担主要的承载与防护职责，内壁布置多条加强筋，既提升薄壁件的刚性，抑制车辆行驶振动带来的壳体共振，也在元件之间形成隔离导向，方便产线装配时电路板一次落位。上盖与下壳采用周圈止口配合，扣合面预留均匀的间隙以容纳卡扣或超声焊接结构，端部圆角处理兼顾外观与脱模工艺。正面可见的RBJ标识区域做浅凹处理，状态指示灯通过导光结构或开窗方式透出，侧边绿色条状区域对应多段电量或状态指示，便于驾驶员在驾驶姿态下快速识别。

　　工程建模过程中，装配边界的处理直接决定后续打样的成败。壳体壁厚按照常见注塑工艺取均匀值，转角处做圆角过渡以减少应力集中；螺丝柱根部加筋补强，柱孔深度与螺丝有效啮合长度匹配，防止长期振动后滑牙。PCB与壳壁之间预留爬电距离与装配间隙，较高元件顶部与上盖内表面保留安全距离，避免颠簸工况下元件顶壳。接插件开口位置与壳体侧壁开孔严格对齐，开口边缘做防呆导向，线束插拔时不会偏载损伤焊盘。

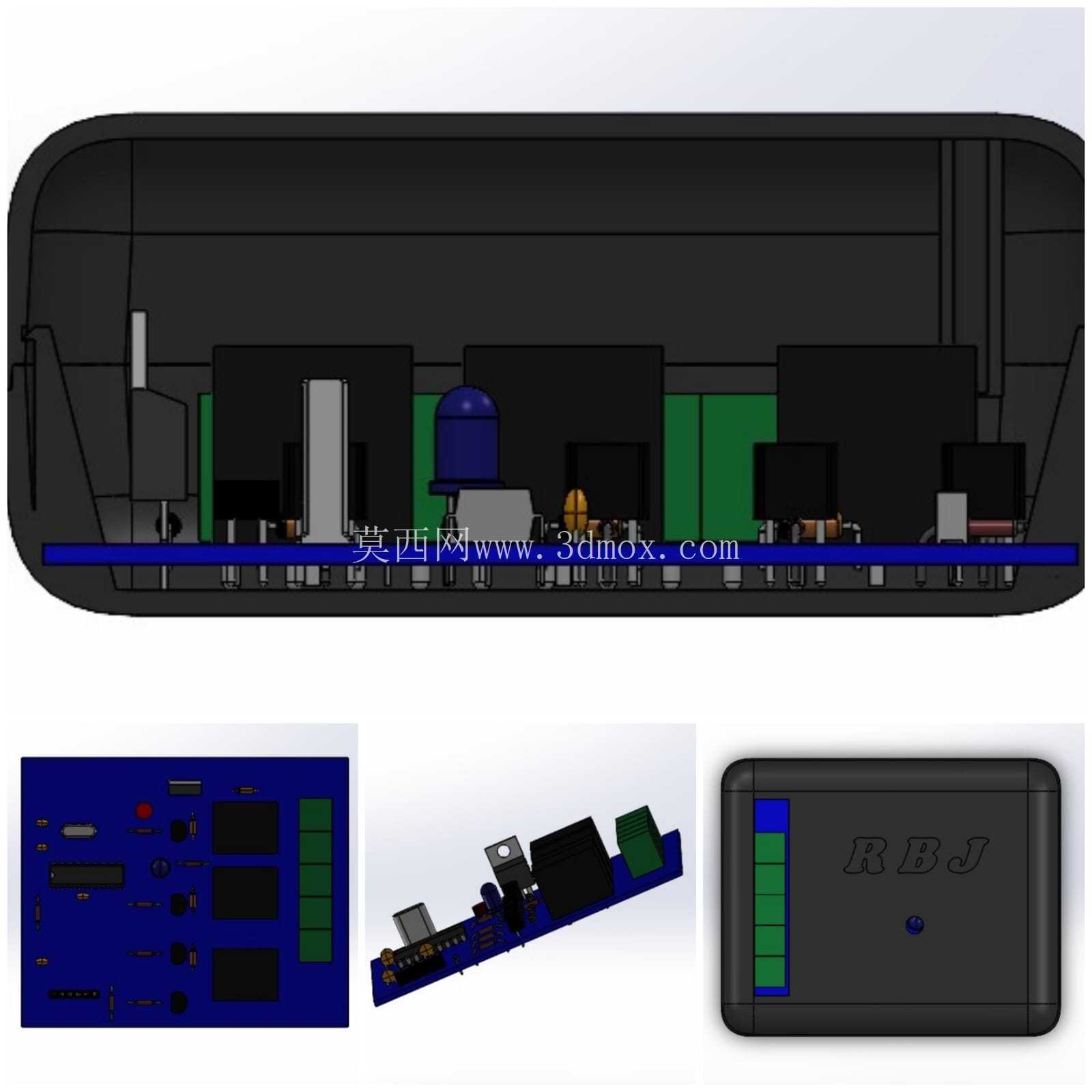

　　从功能实现角度，这类警示终端通常采集车辆运行中的关键信号，经过板载电路处理后以声光形式向驾乘人员发出提示，因此内部布局需要将电源部分与信号部分做适当分区，降低功率器件发热对敏感元件的影响。蓝色大板与长条子板的组合反映出功能模块化的思路：主处理单元与电源驱动单元分布在不同板区，通过板间连接形成完整链路，既方便不同配置车型的板卡复用，也利于后期维护时单独更换功能模块。

　　安装层面，终端背部可预留背胶平面或支架固定孔位，外形无尖锐突出，满足驾驶舱内对乘员安全的要求。整体尺寸紧凑，重量集中在电路板一侧，固定点布置靠近重心，车辆加减速与颠簸时不易产生晃动。外壳材料需兼顾阻燃与耐候特性，结构上的卡扣与止口设计保证长期使用中不开裂、不异响。

　　整套三维模型完整呈现了外壳、上下盖、PCB板、板载元件以及指示结构的空间关系，对从事车载电子结构设计、注塑件开发与电子装联的工程师而言，可直接用于干涉检查、装配工艺验证与安装边界确认，帮助在方案阶段就把元件高度、走线空间、固定强度与人机指示位置等关键问题梳理清楚，减少后期样机反复修改的成本。
