蝶形橡胶密封件工业结构设计

　　这款蝶形密封件的结构开发，最初是围绕稳压调压类机电设备腔体内部的动密封与静密封复合工况展开，在现场拆检老旧交流稳压设备的调压执行腔时，常能见到原有平垫片密封出现边缘卷边、受压蠕变后密封面压痕不均的问题，尤其是腔体端盖为非规则圆形、内部带有十字加强筋的安装位，普通圆形密封圈无法完全贴合筋位间隙，设备运行一段时间后，腔体内的绝缘介质微渗、外界潮气沿安装缝隙侵入，会直接导致内部调压触点氧化、传动卡滞，这款蝶形密封的轮廓正是匹配这类非圆端盖的安装边界做的适配设计。

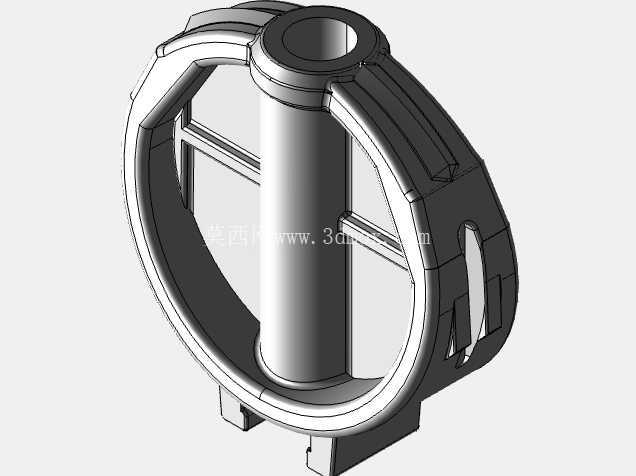

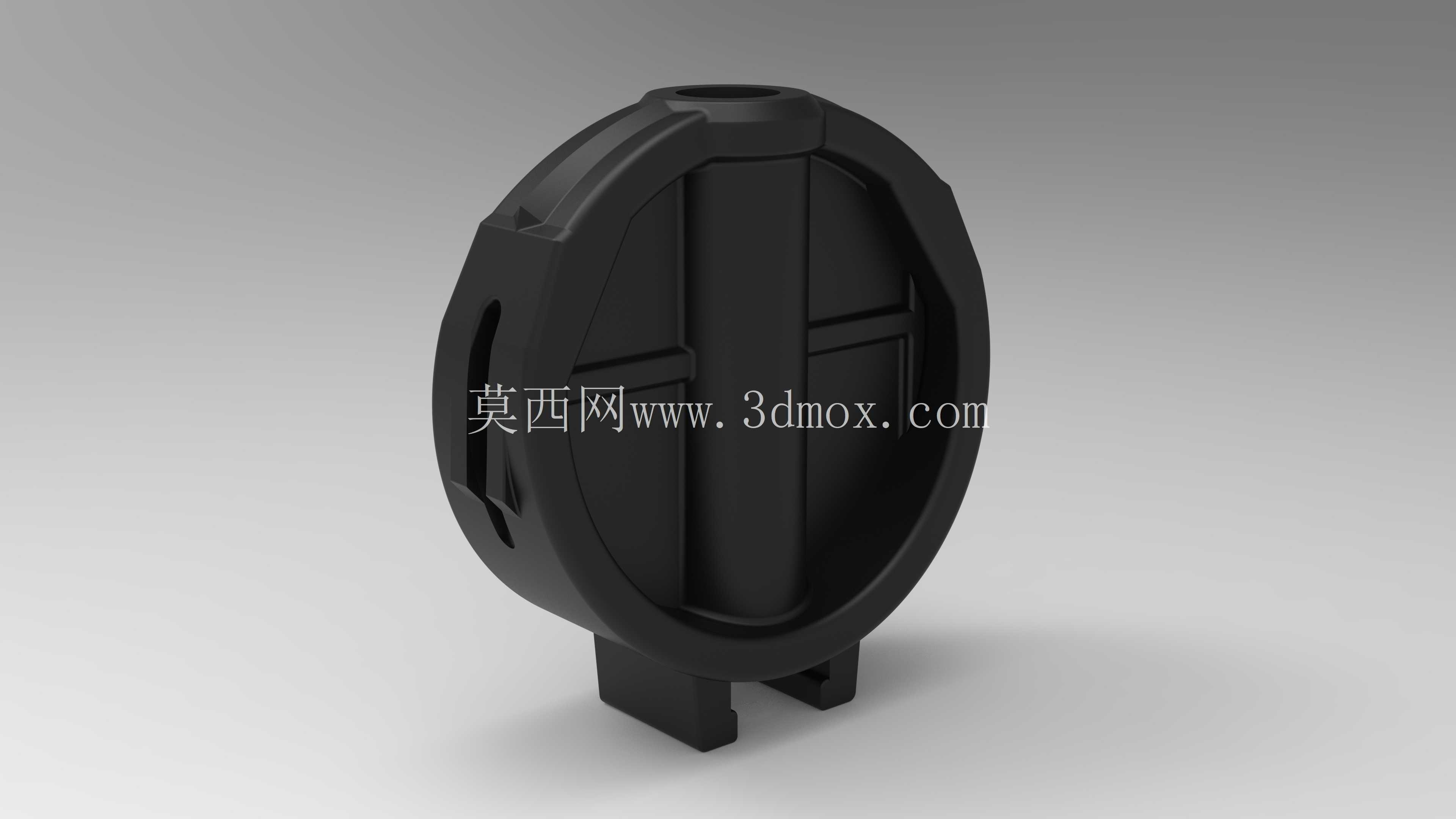

　　从实际安装边界来看，密封主体的外轮廓为带侧向定位缺口的类圆盘形态，圆盘外缘做了一圈凸起的密封唇边，唇边厚度控制在1.8-2.5mm区间，这个尺寸是经过多轮压合测试确定的：唇边过薄会在端盖螺栓锁紧时被剪切撕裂，过厚则会导致端盖合缝后出现0.5mm以上的装配间隙，无法完全贴合腔体端面。圆盘内侧对应设备端盖的十字加强筋位置，一体成型了十字形的密封凸筋，凸筋高度比外缘唇边低0.3mm，当端盖压合时，外缘唇边先接触腔体端面完成初密封，继续锁紧螺栓的过程中十字凸筋逐步填充端盖筋位与腔体之间的预留间隙，把原本容易出现渗漏的筋位死角完全封堵，避免出现密封盲区。

　　密封件底部延伸出两个对称的插装支脚，这部分结构并非多余设计：现场装配时，作业人员可以先将两个支脚对准腔体下方的定位卡槽插入，无需手扶就能让整个密封件预固定在安装位上，哪怕端盖吊装对位过程中出现小幅晃动，密封件也不会移位、掉落到腔体内部，相比传统无定位的平垫片，装配对位的耗时能缩短六成以上，也彻底避免了密封件偏移导致的局部密封失效。圆盘顶部预留的中心通孔，对应设备调压转轴的穿装位置，孔壁做了双层内唇边结构，转轴往复转动过程中，两层唇边始终贴附在轴体表面，既可以阻挡腔体内的润滑脂向外溢出，也能阻挡外部粉尘沿转轴间隙进入腔体，同时唇边的抱紧力经过调校，不会给转轴转动带来额外的阻尼阻力，不会影响调压机构的动作灵敏度。

　　材质选型上这类密封件一般采用丁腈橡胶混炼配方，邵氏硬度控制在65-70度区间，这个硬度区间的橡胶件既具备足够的结构刚性，插装支脚插入卡槽时不会出现弯折变形，又有合适的压缩回弹率，在-20℃到80℃的常规机电设备工作温度区间内，长期受压后不会出现永久蠕变，哪怕设备连续运行数年，拆开检修时密封件依然能保持足够的回弹量，重复拆装2-3次也不需要更换密封件。侧向开设的两个缺口结构，对应腔体侧壁的凸起定位柱，装配时缺口卡入定位柱后，密封件的周向位置被完全锁死，不会出现转轴转动时带动密封件跟转、磨坏密封唇边的问题。

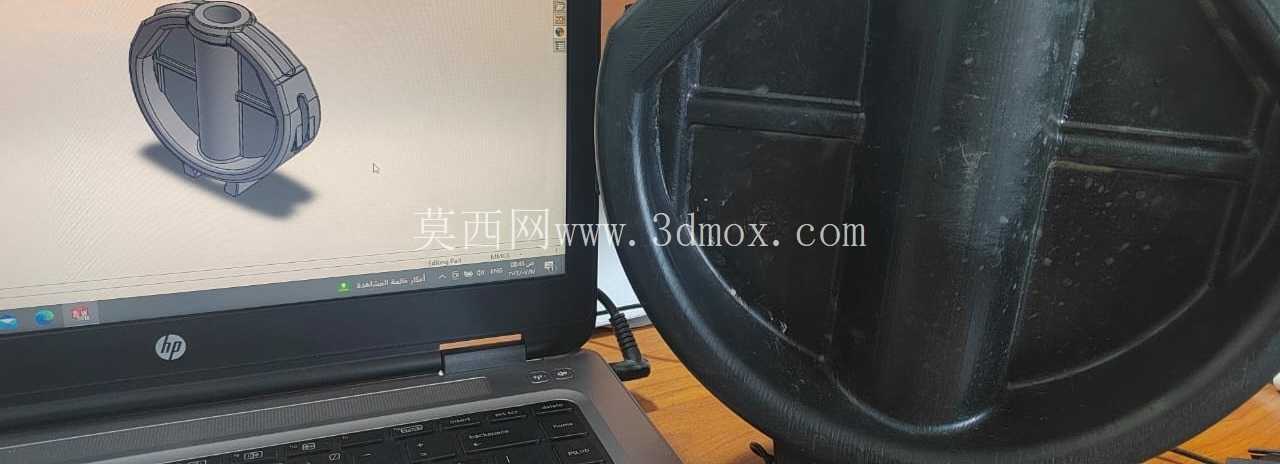

　　在三维建模过程中，所有的密封唇边过渡位置都做了R0.5以上的圆角处理，避免橡胶硫化成型时模具尖角位置出现应力集中，导致成品使用过程中在圆角处开裂；插装支脚的根部做了加厚过渡，避免支脚反复插拔时出现根部断裂；整个密封件的拔模斜度统一设置为1.5度，适配模压硫化的生产工艺，开模时不会出现橡胶件粘模、表面拉伤的问题。这类密封结构除了用于交流稳压设备的腔体密封，也可以适配同类型带圆形端盖、内部带加强筋的中小型机电壳体，比如小型调压变压器接线腔、低压控制柜的检修端盖、小型通风设备的壳体接合面，只需要对应调整安装孔位和支脚尺寸，就能快速衍生出适配不同安装边界的密封方案，解决非规则腔体端面的密封渗漏痛点。
