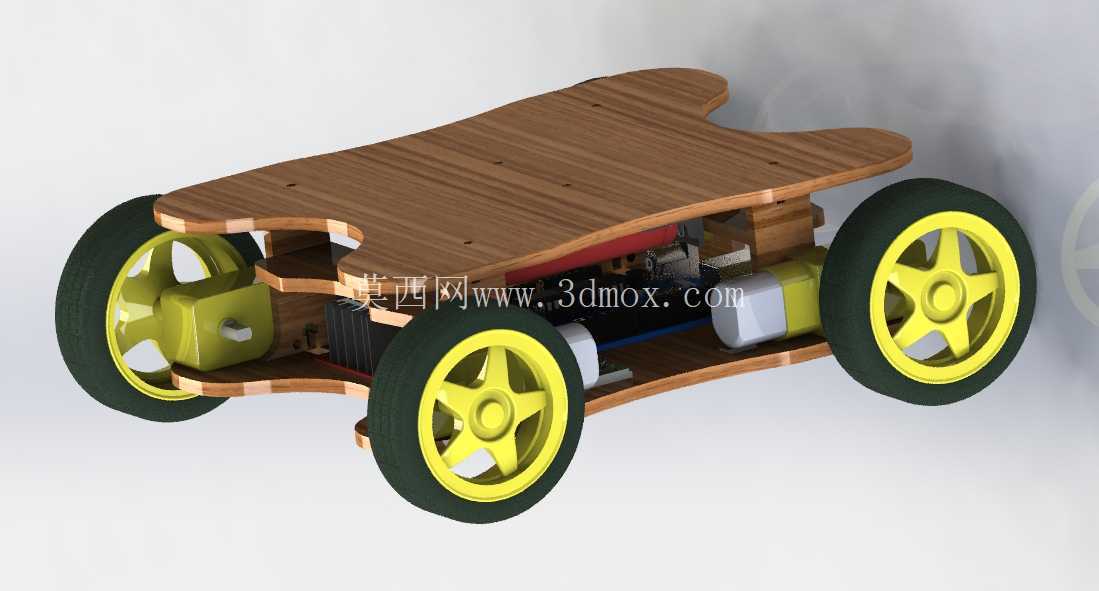

层压木质底盘四轮轮式移动机器人小车

这款四轮轮式移动载具的设计定位是小型室内实验验证平台，可搭载各类传感模块完成路径循迹、避障导航、简易物料转运等教学实验与原型验证工作，整体结构采用分层堆叠的层压木质板材作为主承载底盘，替代传统金属或注塑底盘的方案，在满足小负载承载需求的前提下大幅降低整机自重，同时板材可通过激光切割快速加工成型，适合小批量试制与教学场景下的快速迭代修改。

底盘外形采用仿生流线型轮廓设计，前后端做圆弧收窄处理，既减少行进过程中的边角磕碰风险，也预留出前后侧传感器的安装空间，上层板材预留多组规则排列的安装孔位，孔位间距按照通用电子模块的安装标准设置，可直接固定控制主板、电池组、传感模块、扩展支架等配件，无需额外打孔加工。底盘采用双层板堆叠结构，上下层板材之间通过铜柱或木质支撑块连接，中间预留充足的走线与元器件容纳空间，驱动电机、传动结构全部隐藏在两层板材之间，避免外露线路被行进过程中的杂物勾挂，同时也让整机外观更整洁。

行走系统采用四轮独立布局，四个车轮分别对应独立的驱动电机，通过差速控制实现转向动作，无需额外设计转向舵机与转向拉杆结构，大幅简化机械结构复杂度，降低装配与维护难度。车轮采用橡胶外圈加硬质塑料轮毂的组合结构，橡胶外圈可提供足够的地面摩擦力，避免光滑地面上出现打滑空转的问题，轮毂采用五辐式轻量化设计，在保证结构强度的前提下减少转动惯量，提升启停响应速度。轮轴与电机输出轴之间采用直连传动方式，省去齿轮减速组的传动间隙，动力传递效率更高，同时也减少了传动部件的磨损故障点。

从安装边界来看，整机的轮距与轴距按照小型桌面级实验平台的常用尺寸设定，可直接在常规实验台、室内平整地面通行，底盘离地间隙控制在合理范围，既能越过普通的地面接缝、细小杂物，也不会因为重心过高导致侧翻。上层安装平面的有效承载区域覆盖底盘中部大部分区域，可承载的负载重量满足常规教学实验的传感器、控制板与小型电池的安装需求，不会因为负载过重导致底盘变形或者电机过载。

设计过程中优先考虑了装配的便捷性，所有板材零件均为平面切割件，无需复杂的三维弯折或者曲面加工，普通的激光切割设备即可完成全部结构件的加工，装配时仅需螺丝紧固即可完成整体组装，不需要专业的工装夹具，适合学生或者入门级结构爱好者自行组装调试。驱动电机的安装位采用卡槽加螺丝固定的双重定位方式，既可以快速卡入定位保证同轴度，也能通过螺丝锁紧避免电机在正反转切换时出现移位，保证轮系的传动精度。

在实际应用场景中，这款载具可作为高校机器人相关课程的教学实验平台，学生可在其基础上扩展红外循迹模块、超声波避障模块、蓝牙遥控模块、视觉识别模块等，完成各类移动机器人算法的验证工作；也可作为小型室内巡检设备的移动底盘，搭载温湿度、气体检测等传感器完成固定区域的环境数据采集工作；在创客创作场景下，还可通过修改上层安装孔位的布局，适配不同的创意功能模块，完成各类定制化的小型移动装置制作。

结构设计上充分考虑了维护便利性，所有电气部件均布置在上下层板之间的开放空间内，拆卸上层板材即可完成电池更换、线路检修、电机替换等维护操作，无需拆解整个轮系结构。车轮采用快拆式固定结构，可快速更换不同宽度、不同材质的轮胎，适配地毯、瓷砖、水泥地等不同的地面环境，拓展了载具的适用场景。底盘前后端预留的扩展安装位可加装防撞条、辅助轮或者机械臂支架，进一步扩展整机的功能边界，满足不同实验项目的改装需求。
