金属基座直插式光电二极管器件

　　该器件采用圆形金属气密管座结构，属于光电探测类半导体封装元件，在工业测控、光通信接收端、光电耦合检测、位置传感、光强监测等场景中承担光信号到电信号的转换作用。整机设备里这类元件常布置在光路末端，配合发射端光源完成有无检测、转速测量、条码识别、烟尘浓度采样、光纤信号接收等功能，对安装同轴度、引脚焊接可靠性以及受光面朝向有明确要求。

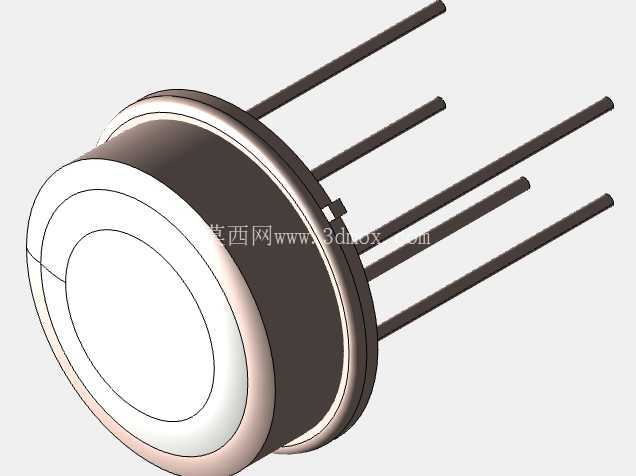

　　从结构特征看，主体由金属基座、环形封接边、圆形受光窗口以及五根径向伸出的直插引脚构成。金属壳体一方面为内部芯片提供机械防护，另一方面形成电磁屏蔽，降低外界杂散电场对弱光电流信号的干扰；管座边缘的台阶轮廓用于在装配时与安装孔、定位套或者遮光罩贴合，保证受光面与入射光路保持垂直。圆形端面的同心环带在建模时需要重点还原，其不同直径分别对应封焊区域、绝缘玻璃区域以及光敏芯片可视区，装配中这些环带决定了密封圈、压圈和滤光片的贴合边界。

　　引脚从管座一侧平行引出，排布具有明显节距，穿过印制板时能够形成稳定支撑。建模过程中需保证引脚中心线与管座轴线的相对位置，引脚根部与玻璃绝缘子之间保留过渡圆角，避免在热胀冷缩或插拔受力时出现应力集中。引脚长度方向预留了穿板、弯折和焊接余量，实际布板时可根据板厚、焊盘高度以及后续灌胶空间决定是否整形；若设备存在振动工况，通常会在引脚穿板后增加点胶固定或设置支撑座，防止长期微振导致焊点疲劳。

　　设计思路上，这类封装优先考虑气密性、绝缘性和光路可达性。金属外壳与引脚之间通过玻璃烧结实现绝缘密封，内部芯片处于封闭腔体中，能够抵御潮湿、盐雾和粉尘侵蚀；受光窗口区域保持平整，便于外部透镜、滤光片或光纤接头对准。外形轮廓虽然紧凑，但安装边界不能只按圆柱外径评估：引脚展开后形成较大的侧向占用空间，布局时要在管座周围预留手指或工装夹持区域，同时在引脚下方保留焊接和 inspection 空间；若采用插座安装，还需核对插座插孔中心距与引脚伸出长度，防止器件到位后受光面高度偏离设计焦面。

　　在设备装配关系中，该元件既可直接焊接在控制板上，也可通过金属压板、橡胶垫圈或锁紧螺母固定到面板孔位。压装时受力点应落在管座法兰边，而不是窗口表面或引脚根部；需要遮光的场合会在前端增加黑色套筒，既限制环境杂散光进入，又为器件提供径向定位。三维建模时应将壳体、封接环、引脚和窗口分层表达，便于工程图中剖视展示绝缘关系，也方便后续在整机布局中做干涉检查。对热设计而言，金属管座可作为芯片微弱热量的传导路径，贴近金属支架安装时有利于温度稳定，进而降低暗电流漂移对测量结果的影响。

　　从选型协同角度看，结构工程师需要关注的不只是器件本体直径，还包括引脚排布方向、窗口有效孔径、安装后光轴高度以及维修拆卸空间。该模型把圆柱壳体、同心端面、细长引脚和根部封接细节完整呈现，可直接用于光机结构校核、印制板孔位规划、检测探头外壳设计以及装配工装开发。在自动化生产线中，该类元件也适合作为供料器吸嘴、夹爪和视觉定位程序的验证对象，因为其圆形端面适合视觉识别，直插引脚则对插装垂直度提出较高要求。
