定制304不锈钢排气波纹挠性接管

　　排气波纹挠性接管在动力系统、发电机组、工业排气管道以及车辆排气改造中承担着不可替代的连接与补偿作用。这类零件看似只是一段带波纹的金属圆筒，实际却处在热膨胀、机械振动、安装偏差和排气脉动共同作用的复杂边界上。刚性管路直接连接发动机排气歧管或设备排气口时，机体振动会沿管壁持续传递，热态下管段伸长又会在法兰或焊接接头处形成附加应力，长期运行容易出现焊缝开裂、密封面松动、支架疲劳等问题。波纹结构通过环形薄壁褶皱提供轴向、横向和角向的变形能力，使管路在受限空间内仍能吸收位移，从而降低整个排气系统的约束载荷。

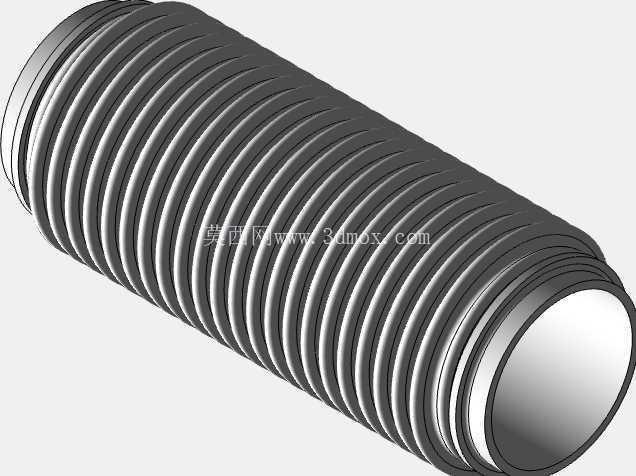

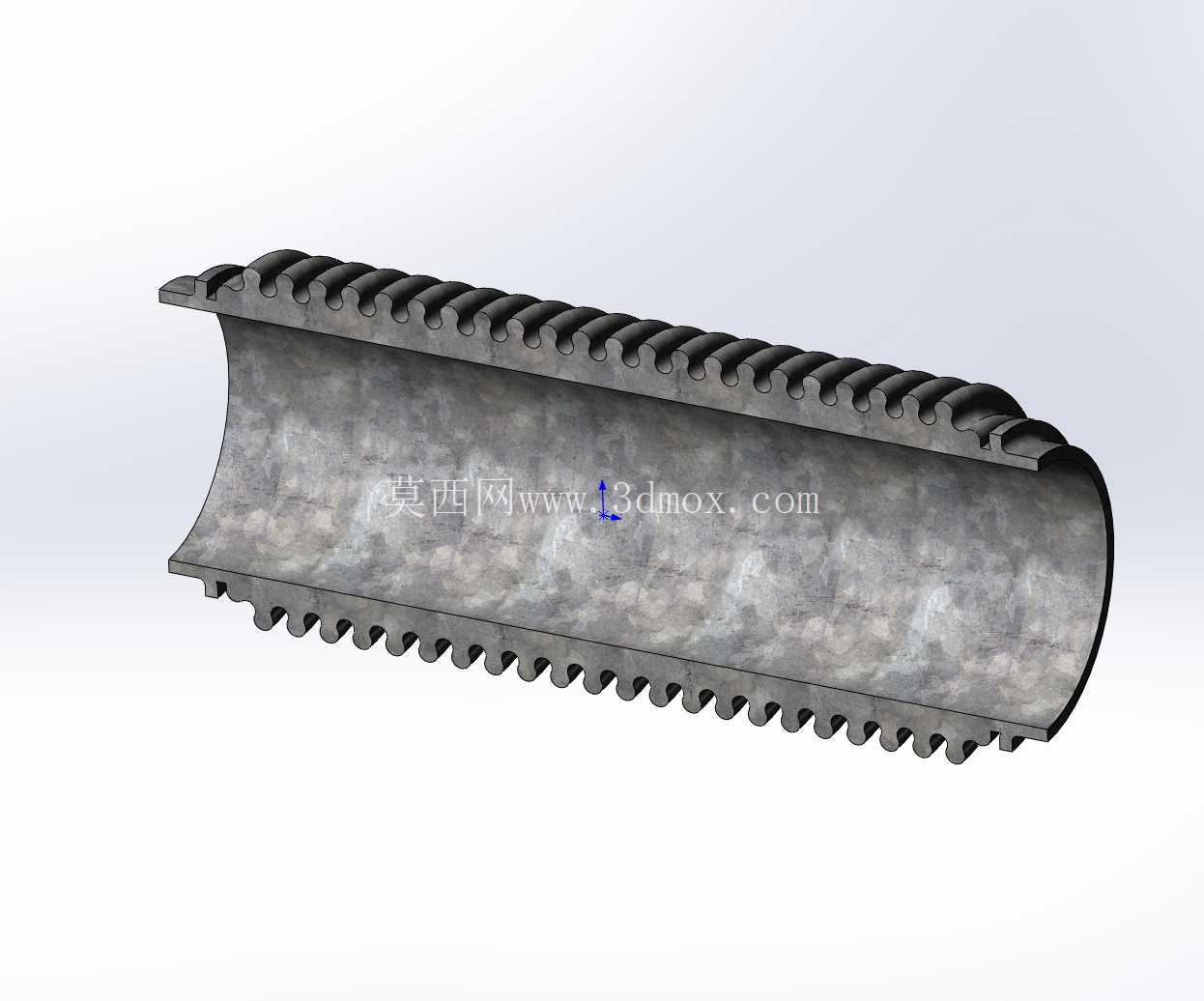

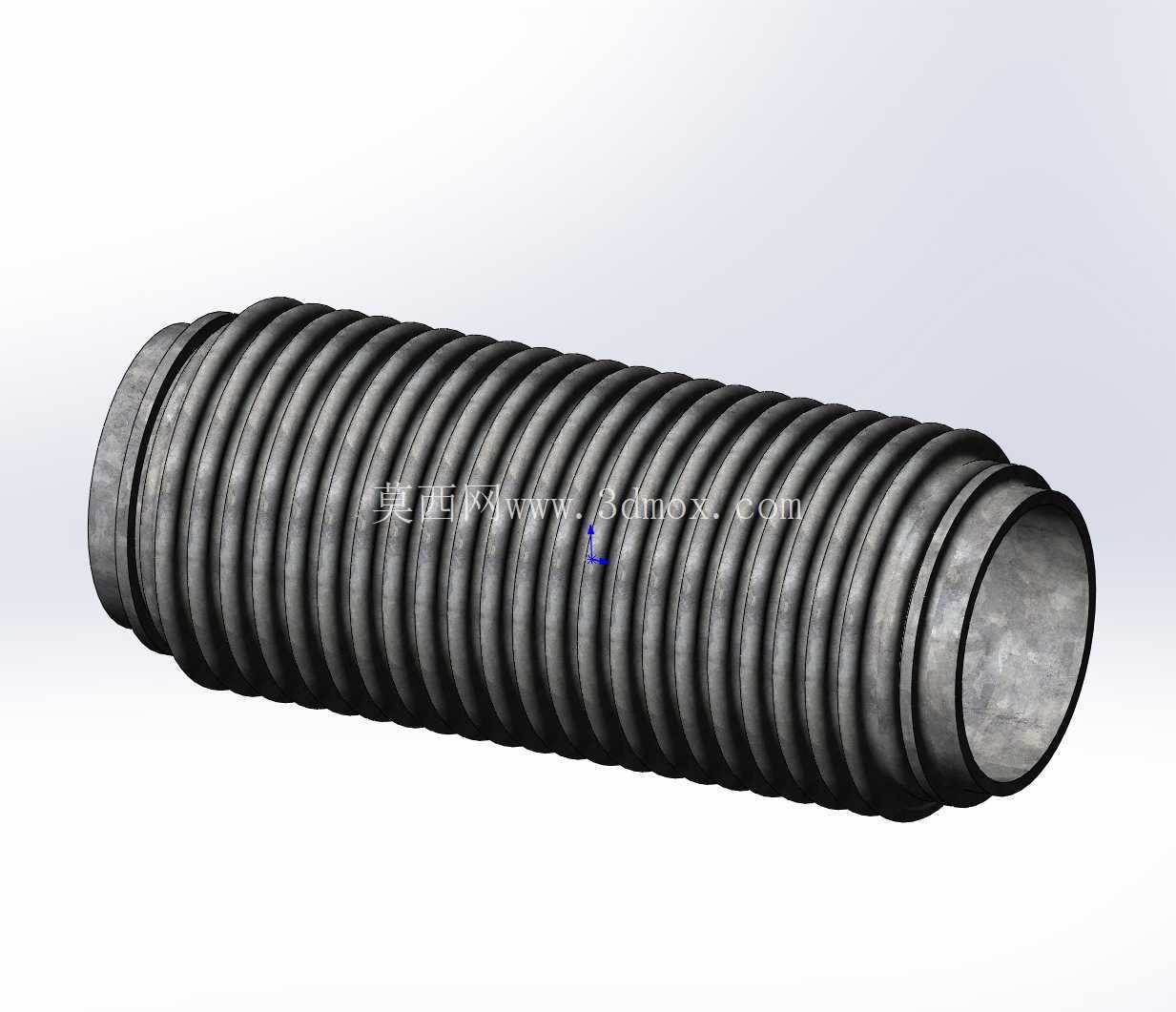

　　该模型以圆筒形金属波纹管为主体，外轮廓由连续等距的环形波纹构成，两端保留相对平直的接口段。平直段并非多余结构，它为焊接、卡箍压紧或套入对接管提供了稳定边界；若整个长度全部做成波纹，端部在装配时难以保证同轴度，卡箍也无法获得均匀压紧面。波纹的波峰、波谷和过渡圆角在建模中需要保持规律变化，波距过大则柔性不足，波距过小又会削弱轴向补偿行程并增加成型难度。薄壁金属在反复弯曲时对应力集中十分敏感，因此波谷圆角不能简单做成尖锐折线，模型中连续顺滑的环向曲面更接近实际液压或滚压成型后的零件状态。

　　从安装边界看，选型时不能只关注公称通径，还要同时核对有效波纹长度、端部外径、插入深度以及周边避让空间。波纹管在受压和受热时会产生轴线方向的伸缩，横向偏移时波节会出现一侧张开、一侧压缩的变形，因此外围不能紧贴隔热板、线束或车架横梁。端部对接区域应预留焊接或卡箍操作空间，若采用外套管连接，还要确认配合段直径与管壁厚度，避免装配后出现局部硬点。排气系统中常见的错误是把波纹管当作完全自由的软管使用，实际上它只能在设计补偿量内变形，超过允许偏移后，波谷局部应变会迅速增大，寿命明显下降。

　　材料选用不锈钢时，主要考虑排气环境中的高温氧化、冷凝水腐蚀和道路盐雾影响。304不锈钢具有较好的耐蚀性和成型性能，适合一般排气、通风和工业尾气管路；若工作温度更高或冷凝液酸性更强，则需要进一步评估更高等级材料。管壁厚度在这类零件中是矛盾参数：厚壁有利于承压和抗机械损伤，却降低柔性；薄壁提升变形能力，但对焊接热输入、夹持划伤和共振更敏感。结构设计时通常通过波高、波距、层数和有效长度共同调节刚度，而不是单纯改变壁厚。

　　在三维建模过程中，环形波纹适合采用回转特征或沿轴向规律阵列的方式建立，先确定单个波节的截面轮廓，再保证波峰到波谷之间的切线连续。端部直边段与波纹段交接处应设置平滑过渡，避免数字模型中出现名义上的尖角。对于工程出图和后续仿真，仅建立外观曲面还不够，还需要区分壁厚、中心线、配合直径和有效柔性段长度。若用于装配校核，可将波纹管作为柔性补偿件参与路径检查，但在干涉分析中应保留热态伸长后的极限位置，而不是只按自由长度判断。

　　实际应用里，这类波纹管常布置在发动机排气出口与消声器之间，或者泵组、发电机组的排气管道中，用来隔离动力设备的高频振动。设备启动、停机和负荷变化时，排气温度快速升降，管路支架与设备壳体的热膨胀量并不一致，波纹节通过可控变形吸收差值。它还能补偿车间预制管段与现场接口之间的小角度错位，减少强制对口造成的装配应力。需要注意的是，波纹管不是用来修正严重安装错误的手段，基础支架、吊点和柔性段位置应统一设计；若把所有偏差都交给波纹段，短时间内可以装配，长期运行却会在波谷和焊缝处提前失效。

　　外形上，该零件没有复杂分支，核心信息集中在轴向尺度与波纹几何。直筒两端便于与圆形排气管对接，连续环波则在视觉上明确标示出柔性区域。进行设备布置时，应让波纹段位于振动源与固定管路之间，并尽量保持轴线自然对中；周边隔热罩可减少辐射热影响，但不能限制波节变形。维护检查中，重点观察波谷裂纹、端部焊缝变色、卡箍松动和外部碰磨痕迹。通过三维模型提前确认这些边界，可以让排气波纹管在安装空间、补偿能力和耐久寿命之间取得更合理的平衡。
