4010侧出风涡轮鼓风机散热结构

　　小型侧出风鼓风机在紧凑型电子设备和局部风冷结构里使用频率很高，它与普通轴流风扇的差别不在于单纯把叶片换成蜗壳，而是气流路径、压力建立方式和安装方向都发生了变化。该类4010规格风机通常布置在空间狭窄、进风面可保留而侧向需要导风的位置，例如投影仪、小型工控盒、3D打印机热端周边、电源模块风道、传感器密封舱以及桌面型实验设备中。设备内部如果存在格栅、散热片、滤网或弯折风道，轴流风扇在阻力升高后风量衰减明显，离心式鼓风机则能依靠叶轮旋转对空气持续加压，使气流沿蜗壳切线方向送出，更适合需要克服一定背压的冷却场景。

　　从外形边界看，这类风机主体接近方形薄盒结构，长宽尺寸围绕40毫米级别展开，厚度约10毫米，适合在堆叠式电子组件之间占用较小的Z向空间。模型中壳体轮廓、蜗舌区域、中心进风圆区、侧向出风口以及端部安装耳位都需要在整机布局阶段提前校核。安装耳上的小孔用于螺钉固定，孔位距离、孔径和壳体边缘余量直接决定主板或支架上的固定柱设计。若只按风扇外包络预留空间，忽略导线出口、安装耳突出量和出风唇口厚度，实际装配时很容易出现线束被压、螺钉柱干涉或风道对接错位的问题。

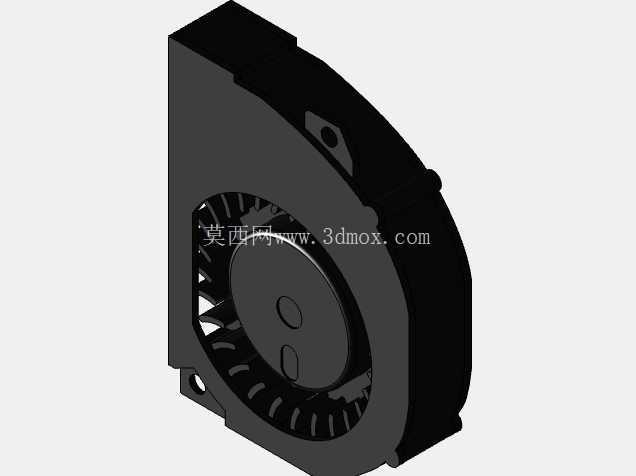

　　进风区域位于壳体正面中央，圆形开口周围保留了环形承载面，内部叶轮通过周向叶片将轴向吸入的空气转向为侧向输出。建模时应重点表现叶轮与上壳之间的微小间隙、叶片倾角、轮毂同心圆以及蜗壳渐扩通道。蜗壳不是等宽圆弧，它从出风对侧开始逐步收集叶轮甩出的气流，并在出口处形成相对集中的风束。这个结构特征决定了整机风道设计不能简单把风扇贴在散热片旁边，而应让侧出口正对鳍片间隙或导风通道，减少气流在空腔内短路。对于需要静音和稳定风量的设备，出风口与被冷却部件之间可保留少量过渡段，使高速气流不要立即撞击尖锐边缘，从而降低紊流噪声。

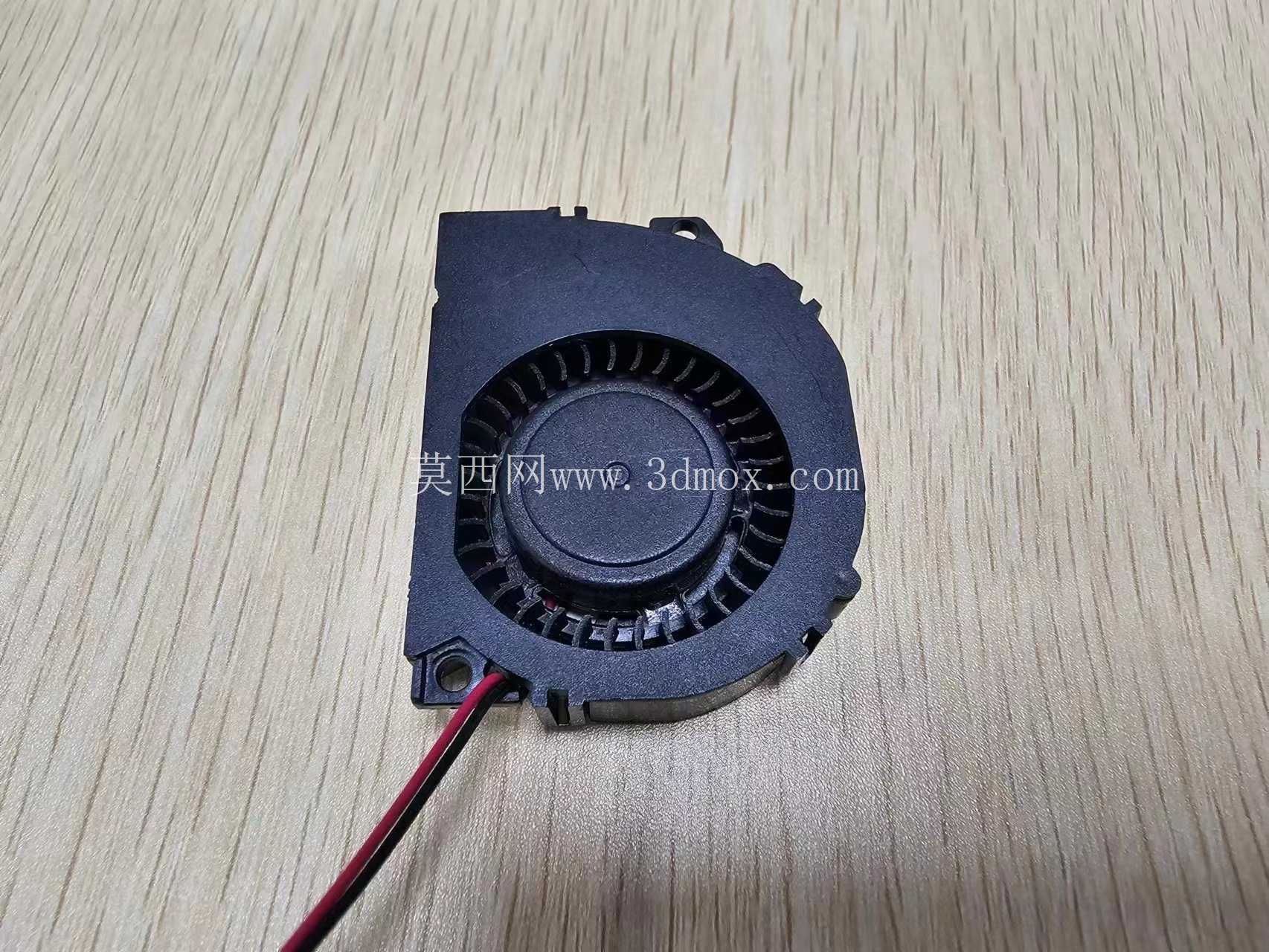

　　接线从壳体一侧引出，红黑两根线代表常规直流供电的正负极连接方式。结构设计时需要在线束出口处预留弯曲半径，不能让线材紧贴壳体棱角或被上盖压住。若设备存在振动、拆装或温度循环，线束根部还应设置压线结构、胶位或固定卡扣，避免长期拉扯传递到风机内部端子。导线走向也会影响风路，尤其在小型密闭盒体中，松散线材若横在进风面上方，会等效减小进风面积，使噪声增大、风量下降。比较稳妥的做法是把线束沿壳体侧壁或支架线槽引导，保持中央进风区开阔。

　　该鼓风机的功能核心是局部强制风冷。实际选型时，工程师不仅关注外形尺寸，还要结合系统阻抗判断工作点。设备内部散热片越密、滤网越厚、风道转弯越多，风机需要承担的静压就越高。侧出风结构的优势是可以把空气送到指定方向，适合将冷风压过散热器鳍片，再从设备另一侧排出；而在完全开放、无阻挡的环境中，其噪声和流量特性未必比同尺寸轴流风扇更有优势。因此，在三维布局阶段应同时建立风扇、风道、散热片和外壳开孔的相对关系，不能只把风机作为独立外观件摆放。

　　壳体四角和侧边的造型带有安装与防护考虑，边角过渡、定位缺口、螺钉孔凸台以及出风口唇边都应在结构件中体现。若用于注塑生产，外壳壁厚、加强筋、进风孔边缘和螺丝柱拔模方向需要进一步细化；若只是设备装配校核，则模型至少要准确表达外轮廓、接口位置和运动部件边界。叶轮属于旋转件，周围壳体与导线不得侵入其扫掠范围，维修拆装时也应避免工具触碰叶片。风扇进风面与设备盖板之间要留出吸气空间，贴死安装会导致进气不足；侧出风口则相反，通常需要与风道或散热部件尽量衔接，以减少泄漏。

　　在工程应用中，这类小风机常被放置在热源附近，但它本身也需要可靠固定。单靠导线悬挂或双面胶固定无法长期承受振动和热循环，螺钉孔位应与设备骨架相连。若壳体材料较薄，螺钉锁紧区域可增加局部凸台或压铆螺母柱，防止长期应力造成塑料壳开裂。对于需要维护清理滤网的产品，风机位置还应兼顾拆装顺序，避免取出风扇时被电容、连接器或散热片卡住。

　　整体来看，该模型适合用于紧凑风冷系统的结构验证、风道干涉检查和散热方案演示。它把离心叶轮、蜗壳、侧出风口、安装耳和供电引线集中在很小的体积内，设计时需要围绕进风面积、出风方向、安装孔位、线束空间和系统阻力共同权衡。准确还原这些边界后，三维模型才能在设备布局中真正起到指导装配和辅助选型的作用。
