汽车悬挂式离合操纵踏板总成结构

项目分类:汽车 发布时间:2024-11-12 ID:791079
  • 汽车悬挂式离合操纵踏板总成结构
  • 汽车悬挂式离合操纵踏板总成结构
  • 汽车悬挂式离合操纵踏板总成结构
  • 汽车悬挂式离合操纵踏板总成结构

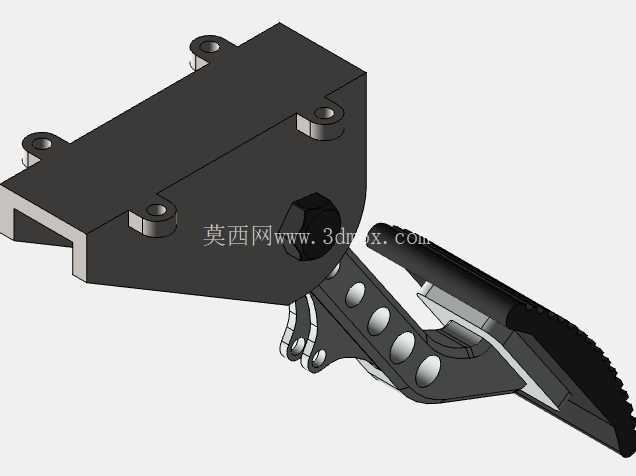

  这套踏板机构面向乘用车辆驾驶舱内的离合操纵场景,采用悬挂式安装布局,主体由上部安装支座、中部杠杆传动臂、下部防滑脚踏板三部分构成,整体为焊接加冲压成型的钢制构件组合,适配手动挡车型离合器拉索或者液压主缸的操纵输入需求。

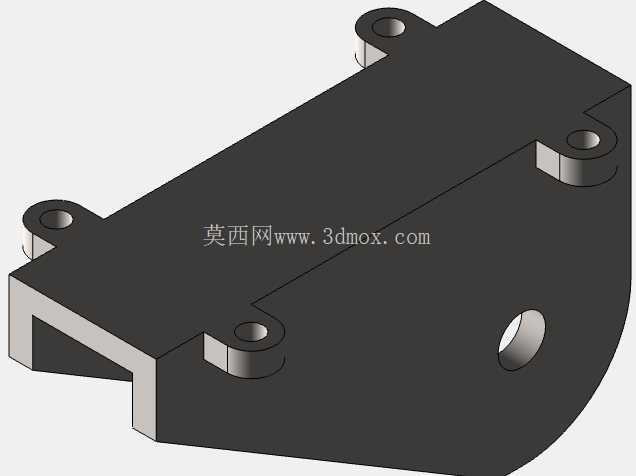

  从安装边界来看,上部支座为整块折弯成型的厚钢板结构,板面预留四个带衬套的安装孔位,孔位分布在支座的四个角点位置,安装时可直接通过螺栓固定在驾驶舱前围板内侧的加强梁上,支座朝向驾驶舱内侧伸出铰接转轴,转轴位置集成了六角锁紧调节结构,可在装配阶段调整杠杆初始转角,消除传动间隙。支座整体轮廓方正,边缘做折弯翻边处理,既提升了支座自身的抗扭刚度,也避免安装过程中锐边划伤装配人员。

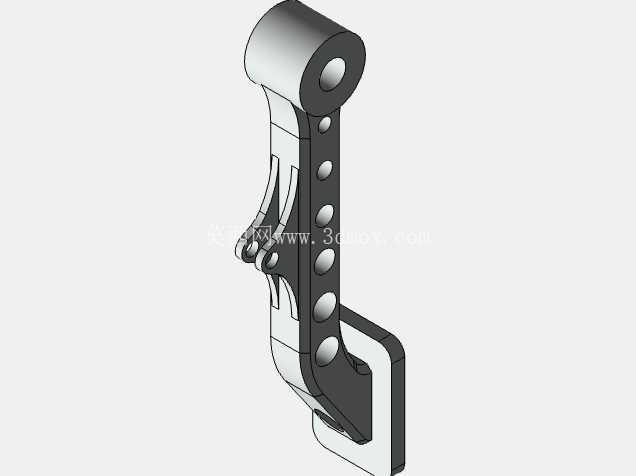

  中部传动臂采用镂空式杠杆设计,臂身沿长度方向均匀排布多个圆形减重孔,在保证杠杆抗弯截面模量的前提下,大幅降低了构件自身重量,臂身的铰接点位做了加厚凸台处理,转轴配合处预留衬套安装空间,长期踩踏摆动过程中可避免铰接孔出现磨损失圆。传动臂的力臂比例经过匹配设计,脚踏端的输入行程经过杠杆放大后,可输出足够的离合分离行程,同时踩踏力被控制在驾驶员脚部施力的舒适区间内,避免长时间驾驶出现腿部疲劳。臂身与上部支座的铰接处设置有限位挡边,能够限制踏板的最大抬起位置,防止回位过程中出现超程碰撞。

  下部脚踏板表面冲压出密集的锯齿形防滑纹路,板面采用弧形贴合设计,匹配驾驶员脚掌踩踏的自然角度,即使鞋底沾有泥水或者灰尘,也能保证脚部与踏板之间不会出现打滑滑脱的情况。踏板与传动臂的连接位置采用角度可调结构,可根据不同车型的驾驶舱人机工程需求,微调踏板面的倾斜角度,适配不同身高驾驶员的踩踏习惯。

  在实际整车装配场景中,该总成可在整车总装环节预先作为分总成完成预装,将支座、杠杆臂、回位弹性件、铰接衬套提前组装为整体模块,上线后仅需拧动四颗固定螺栓即可完成驾驶舱内的安装,相比散件现场装配的模式,大幅压缩了总装工位的作业时长。机构的运动包络在设计阶段已完成干涉校验,踏板全行程摆动过程中,不会与驾驶舱内的内饰板、转向柱、线束管路发生空间干涉,周边预留的安全间隙满足整车振动工况下的位移补偿需求。

  结构设计层面,所有受力集中的点位,包括铰接孔、脚踏连接点、支座安装孔,均做了局部加厚或者翻边强化处理,构件表面可根据整车防腐要求做电泳或者喷塑处理,耐受驾驶舱内的温湿度变化,长期使用不会出现锈蚀卡滞。杠杆臂上的减重孔同时也可作为线束或者拉索的固定点位,方便离合操纵拉索或者液压主缸推杆的走线固定,避免车辆行驶过程中传动部件与周边零件发生摩擦异响。

  针对不同车型的适配需求,该结构的支座安装孔距、杠杆力臂长度、踏板面尺寸都可做参数化调整,建模过程中所有配合面均保留了装配公差标注基准,铰接转轴的同轴度、安装面的平面度都给出了明确的加工要求,可直接对接后续的工程图出图、冲压模具开发以及样件试制工作,整套机构的运动逻辑清晰,受力传递路径直接,既满足操纵功能的可靠性要求,也兼顾了整车轻量化与装配工艺性的平衡。
