车用节气门位置角度传感部件结构设计

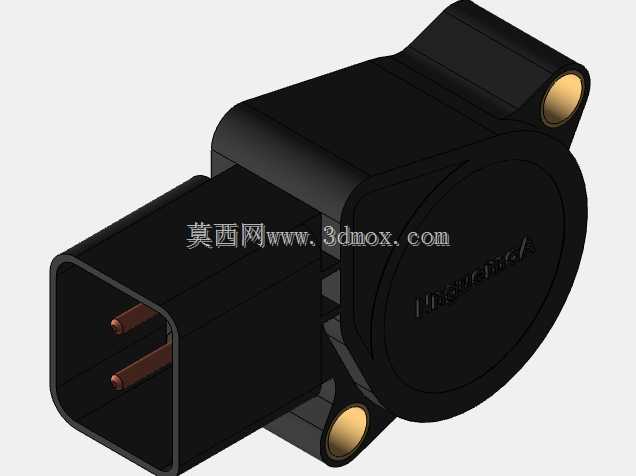

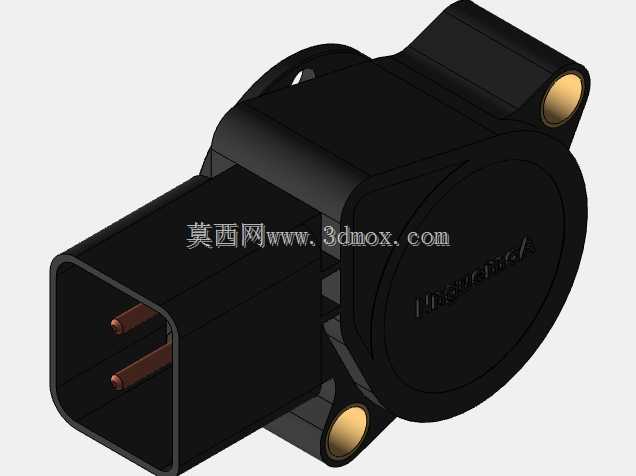

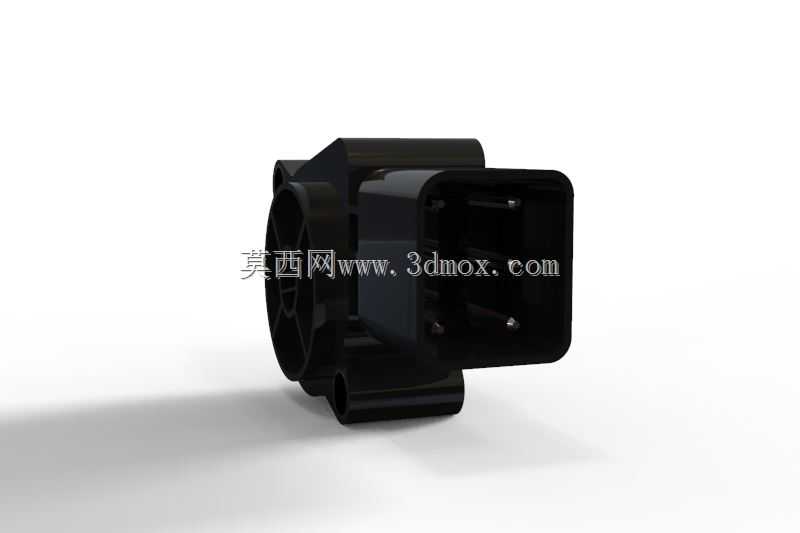

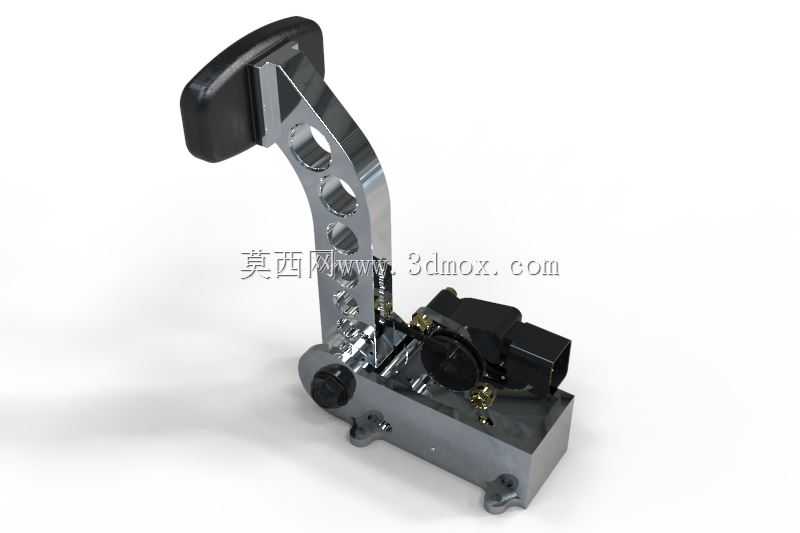

　　做动力系统电控匹配的时候，这类转角传感部件是绕不开的基础检测元件，多数搭载在节气门体、EGR阀、油门踏板总成这类需要持续反馈转角位置的部件上，核心作用是把机械转动的角度量转化为电控单元可识别的电信号，给喷油、点火、进气量计算提供核心的位置反馈依据。从结构设计逻辑来看，整个部件采用全密封式的壳体设计，主体外壳选用耐温耐油的工程塑料注塑成型，能够抵御发动机舱内的油污、高低温交变、振动冲击等复杂工况，避免内部碳膜电阻片、接触弹片等核心元件被外界杂质侵入导致信号漂移或者接触不良。接插端采用两针式的公端插片设计，插片为镀锡铜材质，兼顾导电性能与抗氧化能力，接口的外形尺寸完全匹配车用线束端的标准护套，装配时直接对插即可完成电气连接，

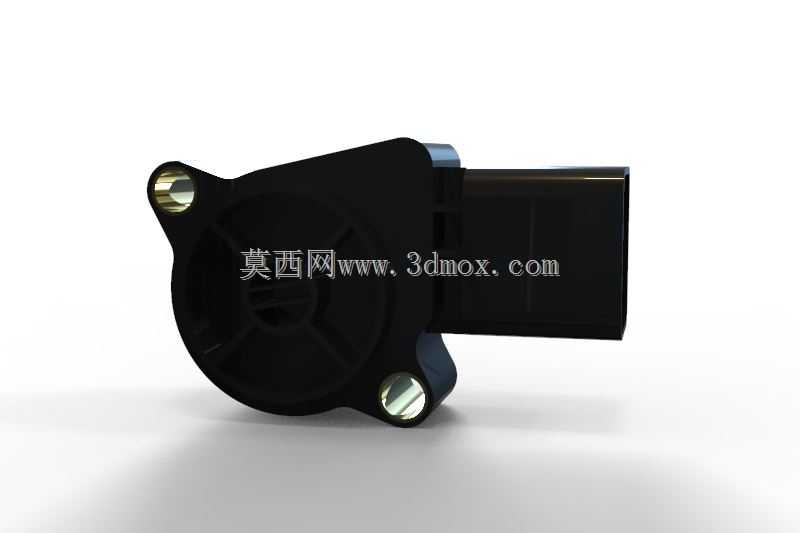

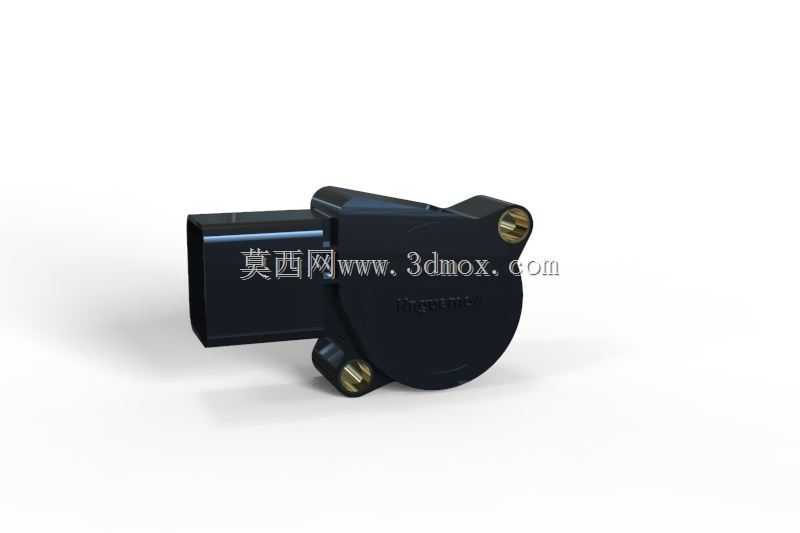

　　不需要额外做接线处理，接插部位周边做了凸起的密封筋设计，和护套配合后能够达到IP65左右的防护等级，避免洗车或者雨天的水汽渗入接插件造成针脚氧化。安装端采用两侧带衬套的法兰耳结构，两个安装孔的中心距严格匹配节气门轴端的安装基准，衬套为内嵌的铜质衬套，避免塑料壳体直接承受螺栓锁紧的压力导致安装孔开裂，安装时只需要将传感部件的轴孔对准节气门的转轴端卡入，再用两颗螺栓穿过法兰耳锁紧到节气门本体上即可，安装边界预留了足够的扳手操作空间，不需要特殊工装就能完成装配。内部的核心感应结构采用碳膜电位器式的设计，转动触点和转轴联动，转轴转动时触点在碳膜片上滑动，输出对应角度的电压信号，转轴和壳体之间采用双唇橡胶密封圈做动密封，

　　既保证转轴转动的顺滑度，又能阻止外界的油气、灰尘进入壳体内部。整个部件的外形轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是注塑成型时便于脱模，减少应力集中的位置，另一方面也避免装配过程中划伤周边的线束或者其他部件。在做三维建模的时候，需要重点关注转轴和安装法兰的同轴度公差，这个公差直接影响到传感部件的角度检测精度，如果同轴度超差，会导致转轴转动卡滞，或者输出信号的线性度不达标，最终造成电控系统的位置判断失准。接插件的插片位置度也需要严格控制，要和线束端的护套孔位完全对应，避免出现插针歪折、接插不到位的问题。法兰耳的安装孔需要预留一定的位置调整余量，方便装配时微调传感部件的初始零位，匹配节气门的全关、全开位置信号标定。

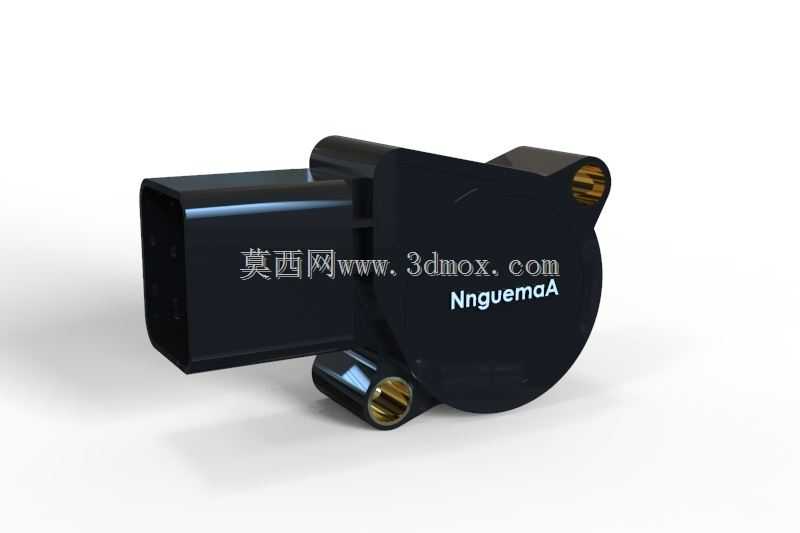

　　这类传感部件的输出特性为线性输出，转角范围通常覆盖0到90度，完全满足节气门从全闭到全开的行程检测需求，响应速度能够跟上节气门的快速动作，不会出现信号滞后的问题。在实际选型匹配时，除了安装尺寸的匹配，还需要确认转轴的旋转方向和输出信号的变化趋势对应，避免出现信号反向的问题，同时要确认部件的电阻值范围和整车电控单元的信号采集电路匹配，不需要额外加装信号转换模块就能直接适配。壳体表面的标识区域预留了激光打标的位置，能够标注部件的型号、生产批次等信息，不会因为长期的油污侵蚀导致标识模糊。整个部件的重量控制在几十克的级别，不会给节气门转轴增加额外的转动负载，也不会因为重量过大在振动工况下出现松脱的问题。
