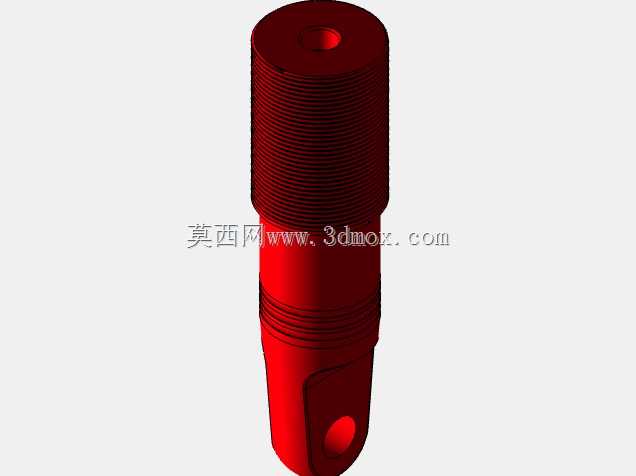

外螺纹铰接销轴类机械连接零件

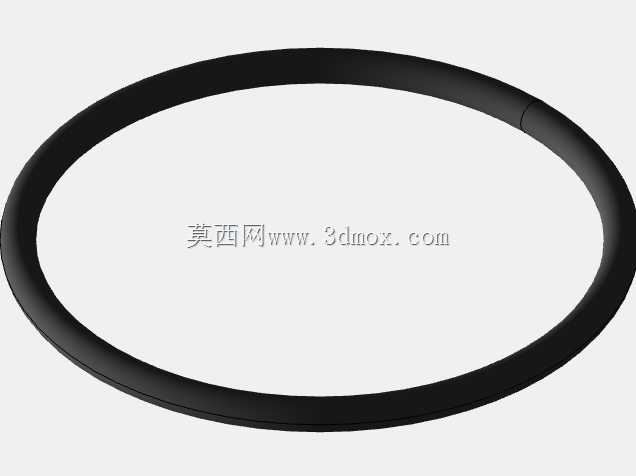

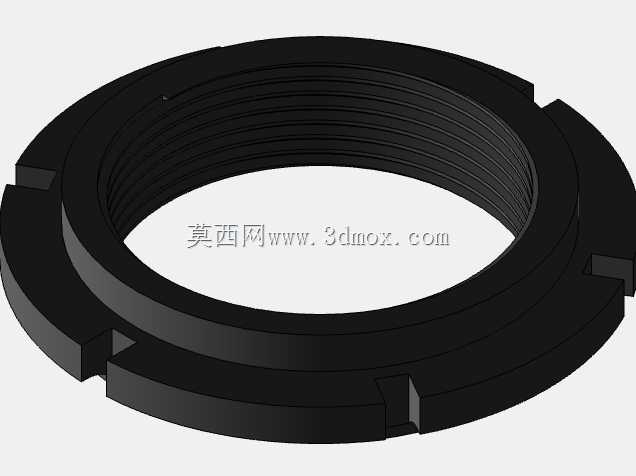

　　该零件属于重载铰接连接场景下的定制销轴构件，整体采用长轴式回转主体搭配下端扁位铰接耳的结构形式，在各类工程机械铰接点位、液压执行元件端部连接、工装夹具摆转副、工业设备连杆传动机构中都有广泛应用。从结构布局来看，零件上段加工有连续的全长度外螺纹段，螺纹顶端端面预留同轴内螺纹孔，既可以通过上端外螺纹配合锁紧螺母实现轴向位置的可调限位，也可借助顶端内螺孔接入润滑油路、安装防尘堵头或者固定轴向定位端盖，适配不同安装空间下的固定需求。零件中段为光轴过渡段，轴肩位置加工有多道环形密封槽，可内置O型密封圈，在销轴穿入铰接支座孔后，能够阻挡外界粉尘、泥水进入铰接摩擦面，同时避免内部润滑脂向外泄漏，适配户外施工设备、露天作业工装这类多粉尘、

　　多水汽的恶劣工况。零件下段为扁叉式铰接端头，扁位两侧做平行铣削加工，端头开设横向贯通销孔，销孔边缘做倒角过渡，装配时可直接嵌入配对的连接叉耳内部，穿过横向圆柱销即可完成周向锁止，传递摆转扭矩与拉压载荷，相比普通光面销轴，这种带下端铰接耳的一体式结构省去了额外的铰接接头配件，减少了装配累计误差，整体连接刚性更强。设计过程中首先要确认各段的安装边界：上段外螺纹的公称直径、螺纹有效旋合长度需要匹配安装支座的螺纹孔厚度，保证螺母锁紧后至少露出2到3个螺距的螺纹余量，避免螺纹旋合长度不足导致滑牙失效；中段光轴的直径与配合公差需要和铰接支座的衬套孔匹配，一般采用间隙配合或者过渡配合，保证销轴穿装后可自由摆转，同时径向晃动量控制在允许范围内；

　　下端扁位的厚度要适配配对叉耳的开口宽度，扁位两侧面的平行度、销孔与主轴轴线的垂直度都需要严格管控，否则装配后会出现销孔错位、摆转卡滞、局部应力集中的问题。外形尺寸方面，零件整体轴向总长需要结合两侧连接构件的总厚度确定，上端螺纹段伸出支座的长度要预留螺母、垫圈的安装空间，下端铰接耳的销孔中心到轴肩的距离要满足摆转过程中不与周边构件发生运动干涉，销轴最大外径要小于安装孔的导入倒角尺寸，方便现场装配时快速对位穿入。这类销轴在实际使用中主要承受径向剪切载荷与周期性的摆转摩擦，结构设计时在螺纹段与光轴段的衔接位置、光轴与下端扁位的过渡位置都做了圆角卸荷处理，避免截面突变带来的应力集中，长期承受交变载荷时不容易出现断裂失效。

　　外螺纹段的牙型选用标准普通公制螺纹，加工时保证螺纹的同轴度，锁紧螺母拧入时不会出现别劲现象；顶端的内螺孔与主轴轴线严格同轴，当需要从轴端注入润滑脂时，可通过内置油道将润滑脂引导至中段光轴的摩擦配合面，持续为铰接副提供润滑，降低衬套磨损速度，延长整套铰接机构的维护周期。下端横向销孔在装配时配合开口销或者弹性圆柱销锁止，防止销轴在工作过程中发生周向转动或者轴向窜动，扁位的外侧棱边全部做倒钝处理，既避免装配时划伤操作人员，也消除了锐边处的应力开裂隐患。在三维建模过程中，先通过回转特征生成主体的阶梯轴轮廓，再对上段圆柱面执行螺纹修饰或者实体牙型建模，保证螺纹大径、小径、螺距参数完全符合选型标准；之后在下端拉伸切除出两侧平行扁位，绘制横向销孔的草图执行贯通切除，最后依次添加各位置的退刀槽、密封槽、倒角、圆角特征，完整还原零件所有加工细节，建模时同步校验各段尺寸的装配干涉情况，模拟销轴穿入支座、下端叉耳对接、锁销穿装的全流程动作，确认摆转范围内所有相邻构件都留有足够安全间隙，不会出现运动磕碰。该结构相比分体式销轴加铰接接头的组合方案，零件数量更少，装配工序更简单，整体承载能力更强，在中小载荷的摆转连接点位可以替代传统的定制铰接头，降低整套机构的加工与装配成本。
