带散热风扇的盘式直流电机结构

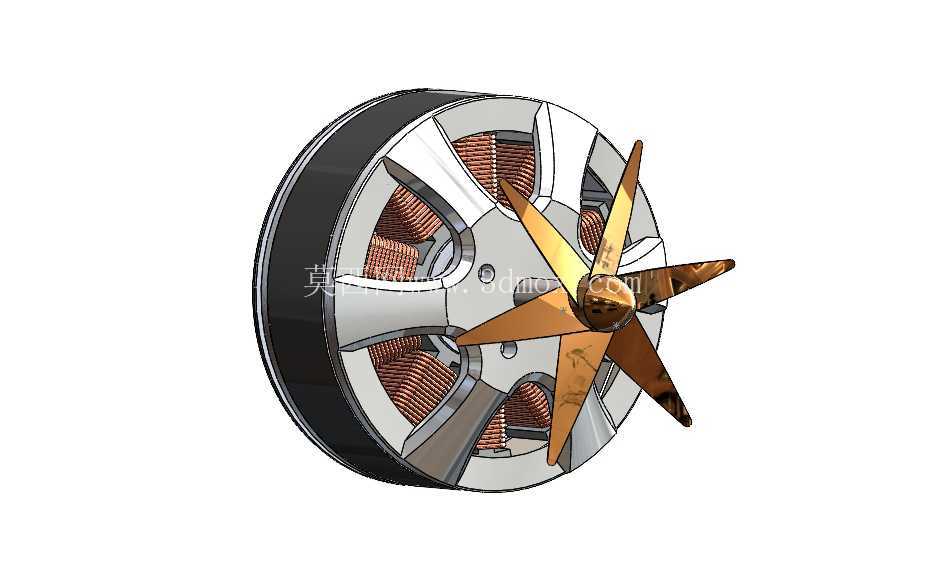

　　该结构呈现的是一种扁平盘式直流电机，前端集成多叶散热风扇，适用于对轴向安装空间敏感、同时需要持续风冷的中小型动力场合。在设备布置中，这类电机常见于桌面通风装置、小型牵引轮系、实验台驱动单元、低高度传动模组以及需要外露旋转部件进行热交换的机电产品。与长筒形电机相比，盘式结构把转子、定子和绕组沿径向展开，整机厚度明显压缩，能够嵌入轮辋、转盘、薄型支架或侧板之间；风扇叶片直接位于电机外侧，随轴旋转时形成轴向气流，把绕组端部和金属壳体附近的热量带走，减少外加风罩或独立冷却风机的需求。

　　从功能组成看，模型拆分为转子、定子、铜绕组和风扇四个核心部分。转子承担旋转输出，外形与轮盘结合，外缘形成较宽的转动质量区域，有利于保持转动惯量和运行平稳性；定子作为固定磁路与安装基准，承担支撑、定位和气隙保持作用；铜绕组按照电机电磁方案布置在定子区域，是能量转换的关键部件，建模时保留了绕组密集排布的形态，便于检查端部高度、绝缘间隙和装配干涉；风扇位于输出侧，叶片采用放射状布置，旋转后可推动空气沿电机表面流动，同时在视觉上形成明确的动力端标识。

　　设计思路上，该结构重点处理了薄型化与散热之间的矛盾。若单纯压缩电机厚度，绕组温升往往成为限制持续功率的因素；将风扇与转子同轴布置后，不需要额外动力源即可获得冷却风量，零件数量增加较少，却能改善长时间运行条件。叶片与中心轮毂之间设置过渡区，使扭矩传递路径更连续；转子外侧采用环形轮廓，既可以作为磁钢或磁路部件的容纳边界，也能在装配时与端盖、轴承位形成清晰的配合关系。定子部分的几何形状围绕绕组空间展开，径向槽位和支撑筋条需要兼顾磁路导通、结构刚度与风道开放度，避免为追求外观完整而封闭气流通道。

　　在实际安装边界上，盘式电机的优势在于轴向尺寸短，但径向占用范围相对较大。选型和布局时应优先确认安装面到风扇前端的总厚度、转子外径、定子固定孔位以及输出轴中心高度。风扇叶尖与周围护罩、机架、线缆之间需要保留径向安全间隙，防止高速旋转时发生擦碰；电机后侧若贴近墙板或设备面板，应留出进风或回风空间，不能把扁平结构误当作可完全贴死安装的部件。绕组区域与金属壳体之间还要考虑绝缘距离、温升膨胀和维修拆装路径，尤其是铜绕组端部较高时，端盖或防护件不能直接压靠在线圈上。

　　从三维建模角度看，该类结构适合按照功能层级进行装配：先建立定子基准和轴心线，再布置绕组与转子环体，最后装配风扇并校验叶片旋转包络。转子与风扇之间的同轴度是关键约束，若中心孔、轴肩或轮毂定位面不一致，运转时会产生偏心振动。定子支撑部位则需要关注壁厚突变，过薄的筋板在紧固和热循环下容易变形，过厚又会增加重量并挤占绕组空间。铜绕组不必只作为外观件处理，其占用体积直接影响端盖间隙、浸漆空间和散热路径，结构评审时应把绕组模型纳入干涉检查。

　　工程应用中，这种电机结构适合需要直观展示电磁部件与冷却部件关系的方案设计，也可用于教学演示、设备原理展示和薄型驱动机构前期布局。通过拆分转子、定子、铜绕组和风扇，设计人员能够清楚看到动力生成、固定支撑、能量转换与风冷散热之间的空间关系，从而在外形限制、热管理和安装维护之间取得平衡。
