3至6伏微型直流驱动马达结构

　　这类小功率直流马达常见于消费电子、教学实验、玩具传动、小型电动机构和低成本自动化演示装置中。它的核心作用是把低压直流电能转换为旋转机械能，在空间狭窄、负载较轻、成本敏感的场合提供简单直接的动力输出。与带减速箱的马达相比，该结构本体更短，输出轴直接暴露，适合设计者根据外部机构自行搭配齿轮、带轮、偏心轮或联轴器。

　　从实际选型角度看，3至6伏供电区间决定了它通常面向电池供电场景，例如两节或四节干电池、小型锂电池组以及实验电源。低压工作带来的好处是驱动门槛低，控制电路简单，配合三极管、MOS管、H桥或小型电机驱动板即可实现正反转和调速。由于马达内部依靠电刷与换向器完成电流切换，启动瞬间会产生一定电流峰值，外围结构设计时不能只按稳态电流布置导线和开关，还应为触点、弹片和控制板留出余量。

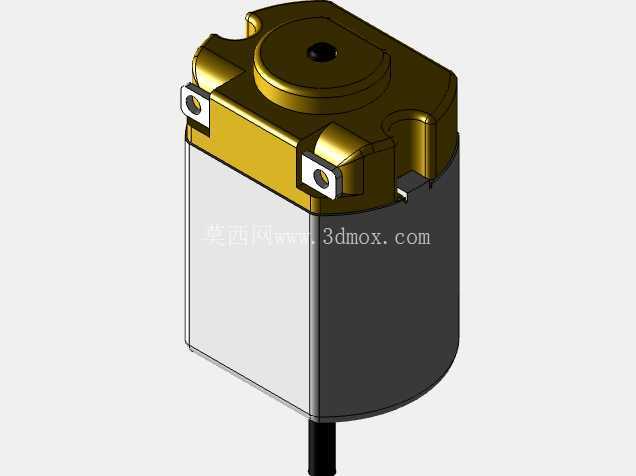

　　外形上，该马达采用近似矩形的金属机壳，端部带有塑料端盖和安装定位结构。金属壳体主要承担磁路闭合、屏蔽和散热作用，端盖则负责固定电刷组件、支撑输出轴并保持内部转子位置。输出轴从一端伸出，轴径较小，适合传递轻扭矩；在装配时应避免对轴端施加较大径向载荷，否则会加速轴承磨损并引起异响。若用于振动机构，可在轴端安装偏心块，但需要校核偏心质量与转速带来的摆动，不能让马达壳体承受持续冲击。

　　安装边界方面，这类马达通常依靠端盖附近的孔位、卡扣或压紧片固定。三维布局时，不能只画出马达本体轮廓，还应考虑接线片高度、焊点空间、导线折弯半径以及拆装工具的进入路径。马达侧面与相邻壳体之间建议保留散热和振动隔离间隙，底部若采用橡胶套或弹性支架，可以降低电刷噪声和转子不平衡带来的共振。对于需要长期运行的设备，固定方式不宜完全依赖胶水，应通过机械限位、压盖或卡扣约束马达轴向和周向位移。

　　结构建模时，需要重点还原机壳、端盖、输出轴、接线端子和安装耳等外部特征。机壳的折边、端盖与壳体的扣合关系、轴伸长度以及端子位置，都会直接影响电路板和外壳设计。若模型仅用于整机干涉检查，内部转子、绕组和换向器可以简化；若用于教学展示或爆炸图，则可进一步拆出磁瓦、电枢、电刷和换向片，以说明直流电机的能量转换路径。

　　在传动设计中，该马达更适合高转速、低扭矩工况。直接驱动摩擦轮、小风扇或轻质旋转件时结构最简单；若要带动滑块、摇臂或提升小负载，则应外接减速机构，避免电机因堵转而发热。输出轴与塑料齿轮配合时，推荐采用D形轴、滚花轴或紧配加胶的方式传递扭矩，但装配公差要兼顾压装力，不能使端盖受力变形。皮带或橡胶圈传动则能缓冲启动冲击，适合噪声要求较低、传动精度要求不高的小型装置。

　　电气连接部分，马达尾部的接线片需要与电池弹片、导线或开关端子保持可靠接触。焊点不宜过大，防止焊锡渗入端盖影响电刷；导线走向应远离输出轴和运动零件，并在壳体转角处预留防拉扯固定点。若控制板靠近马达，电源回路应尽量短，必要时增加电容抑制电刷火花造成的干扰。对于带有传感器或无线模块的产品，马达的金属外壳接地、线缆扭绞和电源滤波都应在结构布置阶段提前考虑。

　　散热与寿命也是设计中不能忽略的问题。小马达体积有限，长时间堵转或过载会使绕组温升迅速升高，导致磁体性能下降、塑料件软化甚至电刷过快磨损。因此在机构设计上应设置机械限位、打滑结构或电流保护，使马达即使到达行程终点也不会长期堵转。外壳开孔可以改善散热，但也要兼顾灰尘、毛发和液体进入的风险；玩具和教学产品中，更常见的方式是通过间歇工作制和合理减速来控制温升。

　　三维模型用于整机设计时，应把马达当作一个有装配公差和振动行为的真实元件，而不是单纯的静态几何体。轴中心高决定了传动轮系的中心距，端盖安装面决定了马达姿态，接线端子方向影响电路板排布，外壳包络则关系到维修拆装。把这些边界条件纳入早期布局，可以减少后期打样中出现的轴系不同心、端子干涉、压盖无法装配和导线被夹伤等问题。
