箱柜设备用可折叠式金属提拉把手

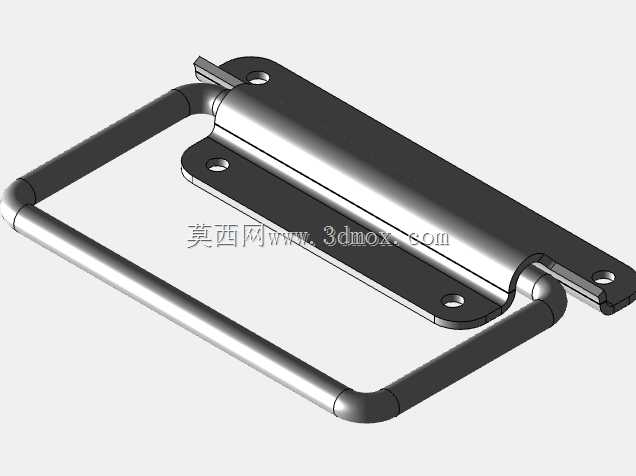

　　这款折叠式提拉把手主要面向各类工业机箱、移动电源柜、小型稳压设备、检测仪器箱以及需要频繁转运的钣金箱体，在设备需要搬抬移位时提供可靠握持受力点，闲置状态下可向下翻折贴合箱体表面，避免外凸结构在设备推入机柜、穿过狭窄通道或者堆叠存放时发生磕碰干涉。从实际使用场景来看，车间内移动的小型电气设备往往需要操作人员短距离搬抬，固定式拉手长期突出箱体外侧，既容易在设备并排摆放时剐蹭相邻柜体，也可能在人员通行时勾挂线缆、工作服，采用可翻转折叠结构后，把手非使用时段完全收合，占用外部空间极小，需要转运时向上扳起即可形成完整握持环，操作逻辑简单，无需额外解锁动作。

　　结构设计上，整套把手分为安装基板、铰接转轴、U型握持杆三个核心部分。安装基板采用平整钣金冲压成型，板面上预留四个沉头安装孔，孔位分布在基板两端及中部区域，装配时可直接贴合箱体侧壁或者顶面，通过螺钉从外侧锁紧，沉孔结构保证螺钉头部不高出基板表面，不会干涉把手翻转动作。基板两端折弯形成同轴铰接支座，支座内穿入转轴，U型握持杆的两端直段分别插入支座转轴孔内，形成稳定回转副，转轴配合间隙经过合理控制，既保证把手扳动时无卡滞，又不会出现旷量晃动，握持杆翻转到位后依靠贴合面实现位置保持，无需额外扭簧或者定位卡扣，结构零件数量少，长期使用故障点低。

　　握持杆采用圆钢弯折成型，整体为U型闭环结构，杆体弯折处做圆弧过渡，没有尖锐棱角，操作人员戴劳保手套搬抬时也能顺畅握持，不会割手。圆杆截面相比扁形拉手受力更均匀，提拉时载荷沿杆身轴向传递，两端铰接位置承受主要剪切力，支座与基板为一体折弯结构，强度远高于焊接拼接的小件，满载提拉时基板不会出现局部变形。从安装边界来看，基板整体为长条形扁平结构，贴合安装面后总厚度仅包含板厚与铰接座凸起高度，适配绝大多数壁厚1.5mm以上的钣金箱体，安装时只需在箱体对应位置加工四个对应孔位，不需要在箱体内部焊接加强螺母，可直接使用压铆螺母或者从箱体内侧锁螺母固定，装配工序简单。

　　尺寸布局方面，握持杆展开后与安装基板之间留出足够握持空间，成年人四指可完全伸入杆与基板之间的空隙，抓握时手指不会被挤压在杆体和箱体壁之间；收合状态下U型杆向下转动，最终平行贴合在基板外侧，整体外凸高度大幅降低，设备靠墙放置时把手不会顶到墙面。这类把手的载荷设计覆盖常规小型工业设备的整备重量，多点安装时两个把手分别布置在箱体两侧对称位置，两人协同搬抬时受力均衡，不会出现单侧基板受力过载的情况。

　　建模过程中需要重点保证铰接位置的同轴度，两端支座的转轴孔必须同心，否则握持杆装配后会出现转动卡涩、甚至无法装配的问题；弯折U型杆时要控制两端直段的平行度，保证两端转轴孔的中心距与支座间距匹配。安装孔的沉头深度要和所选螺钉头部厚度对应，避免螺钉突出阻碍把手翻转，同时基板与箱体贴合面要保证平面度，冲压后去除毛刺，装配后基板不会翘起。在户外使用的设备上，该结构可配套不锈钢材质，具备防锈能力，在车间多尘、偶尔溅水的环境下，铰接位置的简单回转结构不容易积存杂物，日常维护只需偶尔在转轴处点注润滑脂即可长期使用，相比带复杂锁扣的拉手，更适合工业设备粗放的使用环境。
