多旋翼农用植保无人机缩比结构

　　该组模型围绕农田植保作业中的多旋翼无人机进行缩比表达，重点呈现机架、机臂、旋翼布置、起落支撑以及药箱挂载区域之间的空间关系。实际农用无人机在水稻、小麦、玉米、果园和设施农业场景中承担喷洒、播撒、巡查等任务，机体需要在低高度、长时间、带载荷状态下保持稳定，因此结构设计不能只关注外观，还必须兼顾旋翼流场、载荷重心、维护拆装和田间起降边界。模型将三种不同尺度的机体放在同一打印平台上展示，能够直观看出缩尺后各部件相对比例的变化，也便于在3D打印验证、展示教具制作或方案评审时快速比较布局差异。

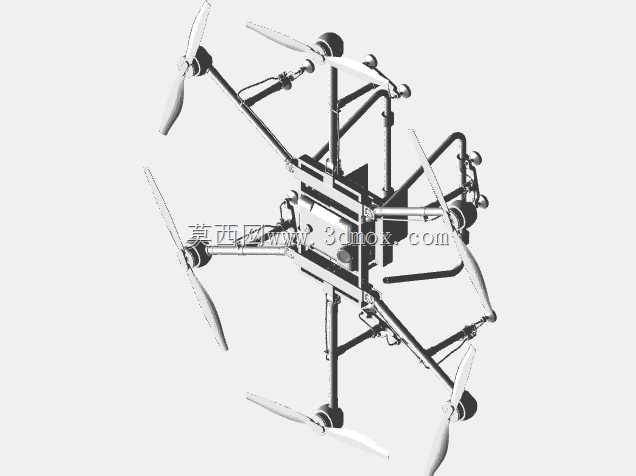

　　从结构思路看，多旋翼农用机通常采用中心机身承载任务载荷，四周机臂向外伸展以布置电机和螺旋桨。机臂长度决定旋翼间距，旋翼间距过小会加剧相邻旋翼之间的气动干扰，过大则会增加整机投影尺寸，影响转场运输和田间通过性。模型中机臂呈放射状展开，旋翼端部分布在机身外侧，这种布置有利于为下方喷洒系统留出均匀覆盖范围，也使药箱或料箱能够尽量靠近机体几何中心。真实设计时，中心区域往往布置电池、储药容器、泵体或播撒机构，载荷重心应落在旋翼升力合力附近，避免姿态变化时产生过大的配平负担。

　　农用作业环境与普通航拍场景不同，田埂、湿土、低矮作物和侧向阵风都会影响起降与悬停。起落架需要提供足够离地高度，使下方喷杆、喷头、料口或吊装载荷不接触作物和地面；同时支腿跨距不能过窄，否则在斜坡、松软地面或单侧阵风下容易侧翻。缩比模型保留了下部支撑与机身之间的高度关系，可用于检查起落架外轮廓、机腹挂载空间以及地面投影边界。若进入详细设计阶段，还需要在支腿根部考虑冲击载荷，在机臂折叠位置考虑锁紧可靠性，在电机座处考虑振动传递和紧固件防松。

　　功能布置上，植保无人机的旋翼下洗气流是喷洒均匀性的重要因素。多旋翼布局能够形成较强的向下气流，带动雾滴穿透作物冠层，但旋翼数量、机臂角度和喷头位置需要协同。模型虽然以缩尺外形为主，却清楚表达了旋翼相对机身的分布方式，可作为讨论喷幅重叠、雾滴漂移和航线间距的直观参照。对于播撒型设备，机身下方还需预留料箱出口和抛撒盘空间；对于喷洒型设备，则要考虑药箱容积、泵管走向、喷杆固定位置以及加药口操作高度。不同尺度版本在这些区域的比例变化，会直接影响后续打印件强度和装配方式。

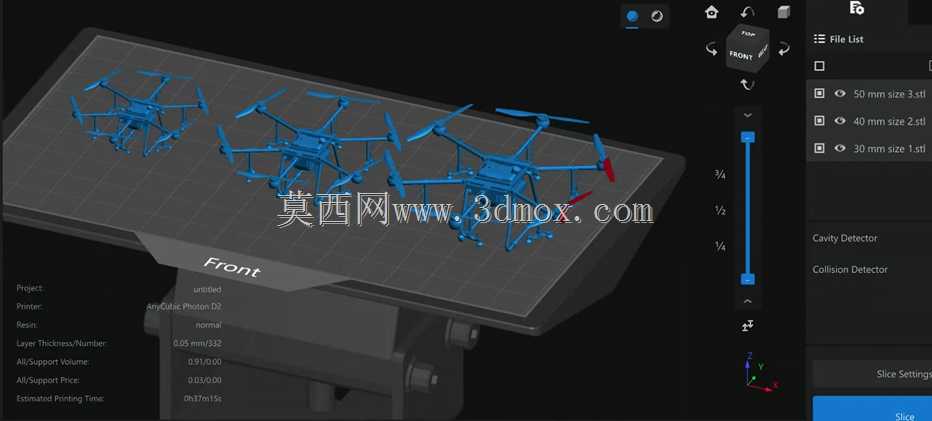

　　外形尺寸与安装边界方面，缩比模型并非简单按视觉压缩，而是要保证关键结构在缩小后仍可识别、可打印、可装配。机臂、旋翼、支柱和机身壳体属于细长或薄壁特征，若缩放比例过小，容易出现打印后断裂、支撑难以去除或孔位失去实际意义的问题。将多个尺寸同时排布在成型平台上，可以评估不同缩尺下悬垂角度、支撑接触面积、平台占用率和部件间距。旋翼尖端与相邻机体之间应保留安全间隙，防止打印过程中翘曲或后处理时相互干涉；机身底部与平台之间的支撑面也要稳定，避免大面积悬空导致成型失败。

　　在工程沟通中，这类缩比结构适合用于方案展示、装配关系校核和增材制造工艺验证。审查时可先看整机外接矩形，确认机臂展开后的运输宽度；再看旋翼包络与起落架包络，判断地面停放和挂载维护是否冲突；最后检查中心机身的可用容积，评估电池、药箱、管路和飞控设备的布置余量。通过这种由外到内、由布局到边界的方式，缩比模型不仅是外观样件，也能成为农用无人机结构方案讨论和制造前验证的有效载体。
