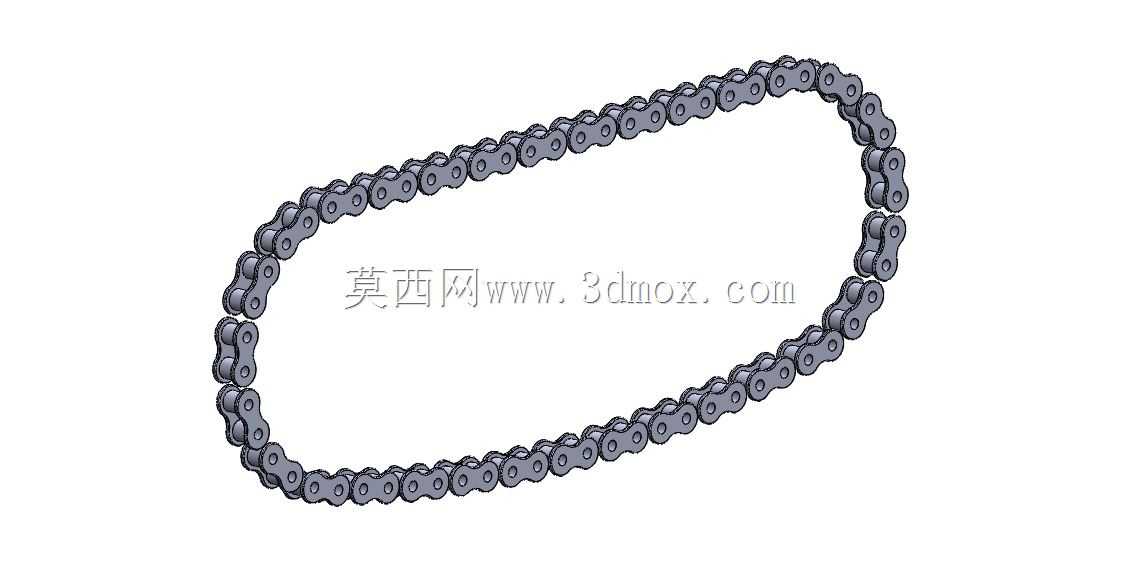

闭合式滚子链传动组件三维结构

　　这套闭合滚子链组件的建模工作，最先要明确的不是链节本身的细节，而是整套传动在设备里的安装边界。链条在现场很少单独存在，它总是围绕两个或多个链轮布置，中心距、包角、张紧行程和周边护罩间隙共同决定了链环数量与闭合轨迹。做结构方案时，先把主从动链轮的分度圆、轴间距和允许的张紧调节量固定下来，再反推链节数；链节数通常取偶数，这样闭合处可以直接用标准连接链节，避免在受拉区段加入偏置链节，既方便装配，也减少薄弱环节。

　　从使用场景看，滚子链广泛出现在输送线、农业机械、摩托车、机床辅机、包装设备和低速重载传动机构中。它不像同步带那样依赖齿形带背，也不像齿轮传动那样要求两轴中心距严格受限；链条通过链节与链轮齿啮合，把扭矩从主动轴传递到从动轴，同时能够在较远距离上保持确定的传动比。输送设备中，链条还可附带刮板、托架、治具板或滚轮，把牵引和承载功能合在一起；在开放式、多粉尘、润滑条件一般的工况下，滚子链对环境的容忍度较高，但设计时仍需预留润滑、张紧和拆换空间。

　　单个链节的结构重点在于内、外链板的交替关系。内链节由两片内链板、套筒和滚子组成，外链节由两片外链板和销轴组成；销轴穿过套筒形成铰接副，滚子套在套筒外侧，啮合时滚子与链轮齿面接触并滚动，降低磨损和冲击。建模时如果只做外观片体，后续很难检查干涉；更合理的方式是按真实装配关系建立销轴、套筒、滚子、链板的同轴与间隙关系，再沿闭合路径阵列。链板端部的圆弧、销轴头部铆接余量、套筒与内链板的压装边界，都应在细节层体现出来，因为这些特征会影响链轮齿槽进入角、侧向摆动量和磨损后的伸长判断。

　　链条轨迹不能简单理解为两段直线加两个半圆。实际建模时，绕入链轮的链节中心沿链轮分度圆运动，直线段则与两个分度圆相切；在切点附近，链节从直线姿态过渡到绕齿姿态，铰接点位置需要逐节计算。若采用曲线驱动阵列，应保证每个链节的参考点落在链条节距轨迹上，链板方向随相邻铰接点连线变化，而不是整体沿曲线生硬扫掠。闭合处尤其容易出现节距累积误差：阵列数量、链节节距和链轮齿数必须匹配，否则最后一个链节会出现错位、重叠或无法闭合的问题。工程上可通过微调中心距、增加张紧轮或选择合理链节数来消化公差。

　　外形尺寸方面，链条的包络并不只包含节距和宽度。链板高度决定了径向占用，外链板与内链板的侧向错位决定了链条总宽，滚子外径影响链轮齿根间隙；布置护罩、导轨和张紧机构时，还要考虑链条运行中的多边形效应。链轮齿数较少时，链条速度会周期性波动，紧边张力和松边垂度也随之变化，因此导轨不能贴得过死，护罩与链板之间要保留侧向晃动和磨损伸长后的余量。多链轮回路或有导向板的输送线中，链条在水平、垂直转弯处会产生附加侧向力，导轨型面应支撑滚子或链板的合适位置，避免直接摩擦销轴端部。

　　功能设计上，滚子链的核心是可靠铰接与耐磨传递。链板承受拉伸载荷，销轴和套筒承受铰接面的比压与反复摆动，滚子则承担啮入冲击并减少齿面磨损。选型和建模都应围绕节距、抗拉载荷、链轮齿数、转速、润滑方式和张紧形式展开。低速重载场合可选择较大节距或多排链，但多排链对链轮共面度和载荷分配更敏感；高速场合则倾向小节距、多齿数链轮，以降低多边形效应带来的振动和噪声。三维结构中把这些关系表达清楚，才能让后续工程图、装配模拟和维护空间校核有可靠依据。

　　安装边界还包括轴系和张紧装置。链轮需要轴向定位，链条装入时常通过张紧轮、可调轴承座或拆卸连接链节完成；若设备机架已经焊接固定，后期链条更换需要足够操作空间，不能把连接链节位置压在护罩或横梁内部。松边垂度也不是越小越好，过紧会增加轴承径向载荷和铰接面磨损，过松则在启动、反转或冲击载荷下产生跳齿。模型中保留张紧调节槽、护罩拆装间隙和润滑点位置，能够把单纯的链条外观转化为可用于设备布局评审的传动组件。
