摩托车传动链轮齿形结构三维造型

项目分类:齿轮 发布时间:2024-11-12 ID:791115
  • 摩托车传动链轮齿形结构三维造型

  该零件属于链传动系统中的主动或从动链轮,常见于摩托车后轮驱动、小型机车动力传递以及轻型输送设备的牵引机构。链轮通过外缘均布的齿槽与滚子链啮合,将发动机或电机输出的扭矩经链条传递至车轮或执行轴,具备传动比稳定、中心距适应范围大、低速重载下打滑风险低等特点。在摩托车场景中,这类链轮通常与后轮毂、缓冲体、链条及调节机构配合工作,齿部承受周期性接触应力、冲击载荷和磨损,因此齿形精度、节距一致性和轴向位置直接影响链条啮合平顺性、噪声水平以及使用寿命。

  建模时首先需要明确链条规格对应的节距、滚子直径、内节内宽和齿圈齿数,这些参数决定链轮的分度圆直径、齿顶圆直径、齿根圆直径以及齿槽圆弧。齿形不能按普通渐开线齿轮处理,而应依据滚子链链轮的啮合关系构建:齿槽底部需容纳滚子,采用与滚子半径匹配的圆弧定位;齿侧需提供链条进入和退出啮合的导入角,避免滚子在节距切换时发生卡滞或顶齿。齿顶形状则控制在合理范围内,既保证啮合齿数足够,又防止链条在多边形效应下被异常抬升。

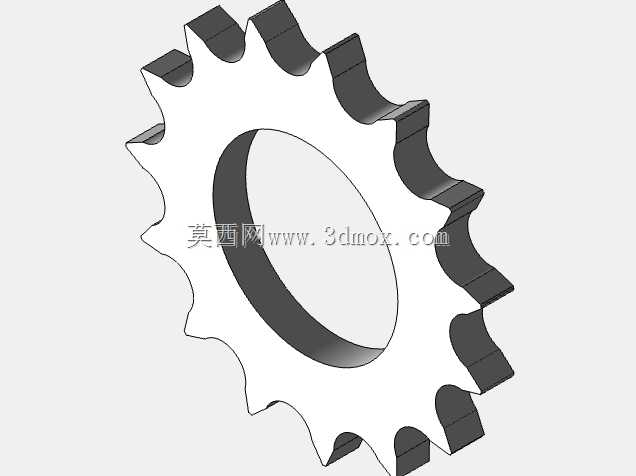

  从结构外形看,该链轮采用盘式环形本体,中央设置较大安装孔,外缘布置连续啮合齿,整体厚度相对较小,适合套设于轮毂或轴套外侧。中心孔周边可根据实际装配关系设计花键、螺栓孔、定位台阶或缓冲橡胶配合面;若用于摩托车后轮,往往还需与链轮座、缓冲胶块和轮辋组件形成柔性连接,以吸收急加速和减速时的冲击。模型中齿根与轮盘之间应保留连续过渡,避免在受拉弯复合载荷时出现应力集中;盘体上若设置减重孔,则需要兼顾孔边到齿根圆的安全距离,不能因轻量化削弱齿圈刚性。

  安装边界方面,链轮的轴向定位面、中心孔同轴度和端面跳动是装配校核重点。链轮装入后,齿宽中心平面应与前小链轮保持共面,偏差过大会造成链条偏磨、侧板擦齿和早期伸长。锁紧螺母或螺栓的压紧范围需落在轮毂承载面上,不能直接压在齿部或薄壁边缘。链条包角、松边垂度和后轮调节行程也应在总装阶段同步检查,通常通过后轮轴滑槽调整中心距,使链条在规定张紧范围内运行。

  三维造型过程中,可先以分度圆为基准绘制单个齿槽轮廓,再按齿数进行圆周阵列,保证每个齿位节距角相等。齿槽曲线宜由定位圆弧、过渡圆弧和齿侧直线或曲线连续构成,相邻曲面之间保持相切,减少后续数控加工或3D打印时的台阶与应力突变。盘体两侧可根据真实零件设置轻微倒角、拔模斜度或锻造圆角,这些细节虽然不直接改变传动比,但会影响毛坯成形、刀具路径和装配手感。对于需要工程出图的场景,还应补充节距、齿数、齿形标准、热处理范围、端面跳动和孔位公差等关键信息,使模型不仅具备外观展示价值,也能服务于加工、装配和传动校核。
