两级同轴齿轮传动变速机构

　　这套两级齿轮传动结构在做布局时没有采用常规减速器的封闭箱体思路，而是把两对啮合齿轮直接布置在两根平行轴段上，轴端预留出足够的装夹与外接动力接口，现场使用时可以根据接入轴的位置切换传动方向：从高速小齿轮端输入动力时，经过两级啮合减速，输出端可以获得0.5倍的输入转速，扭矩同步放大；反过来从低速大齿轮侧接入动力，整套机构就会执行增速传动，输出端转速达到输入的2倍，一套结构同时覆盖减速、增速两种工况，不需要额外更换齿轮副，在小功率传动台架、教学演示装置、轻载变速设备里适配性很强。

　　从实际承载逻辑来看，这套结构面向的是存在冲击、大扭矩波动的负载场景，设计阶段没有刻意压缩齿轮的齿宽尺寸，每一级啮合的齿轮都保留了足够的接触齿面宽度，啮合过程中多齿同时参与承载，齿面接触应力被均匀分散，遇到负载突然抬升的工况，不会出现单齿受力过载崩齿的问题。两根传动轴的轴肩位置做了明确的定位台阶，齿轮、轴套、端侧连接件都靠轴肩完成轴向限位，装配时不需要反复调整垫片厚度来补偿轴向间隙，只要把各零件沿轴段推到贴合轴肩的位置，再锁紧紧固件就能完成装配，现场拆装维护的效率很高。

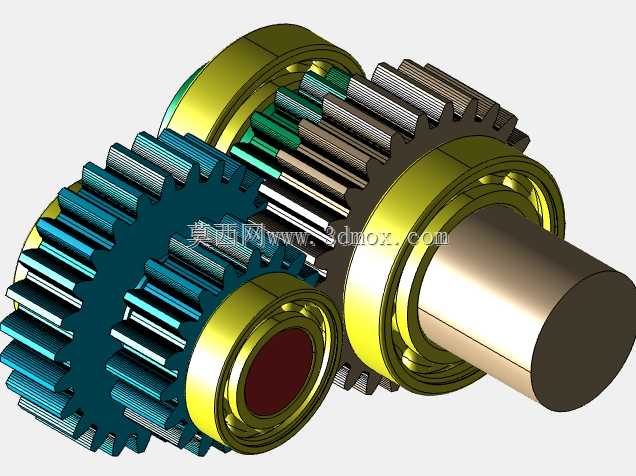

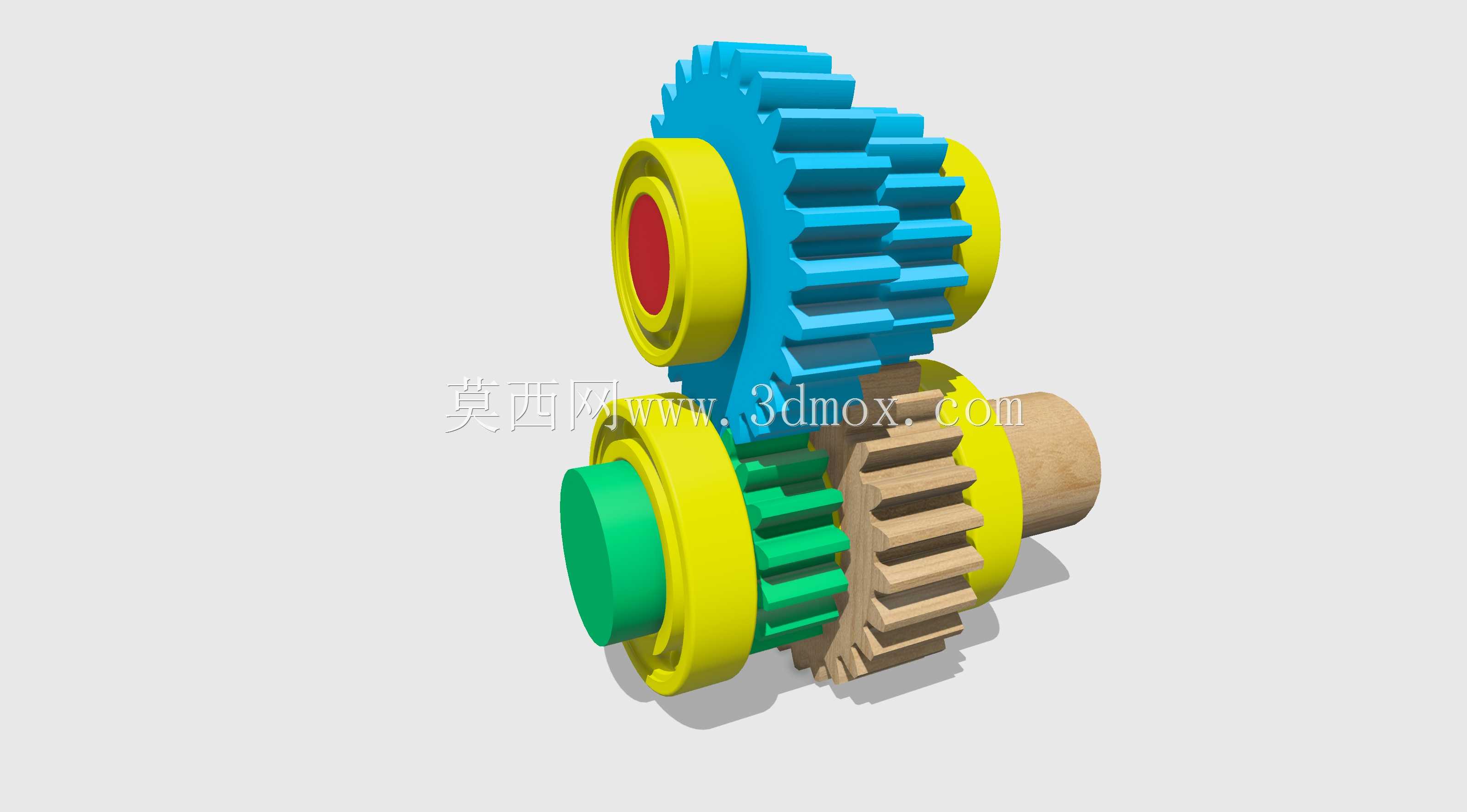

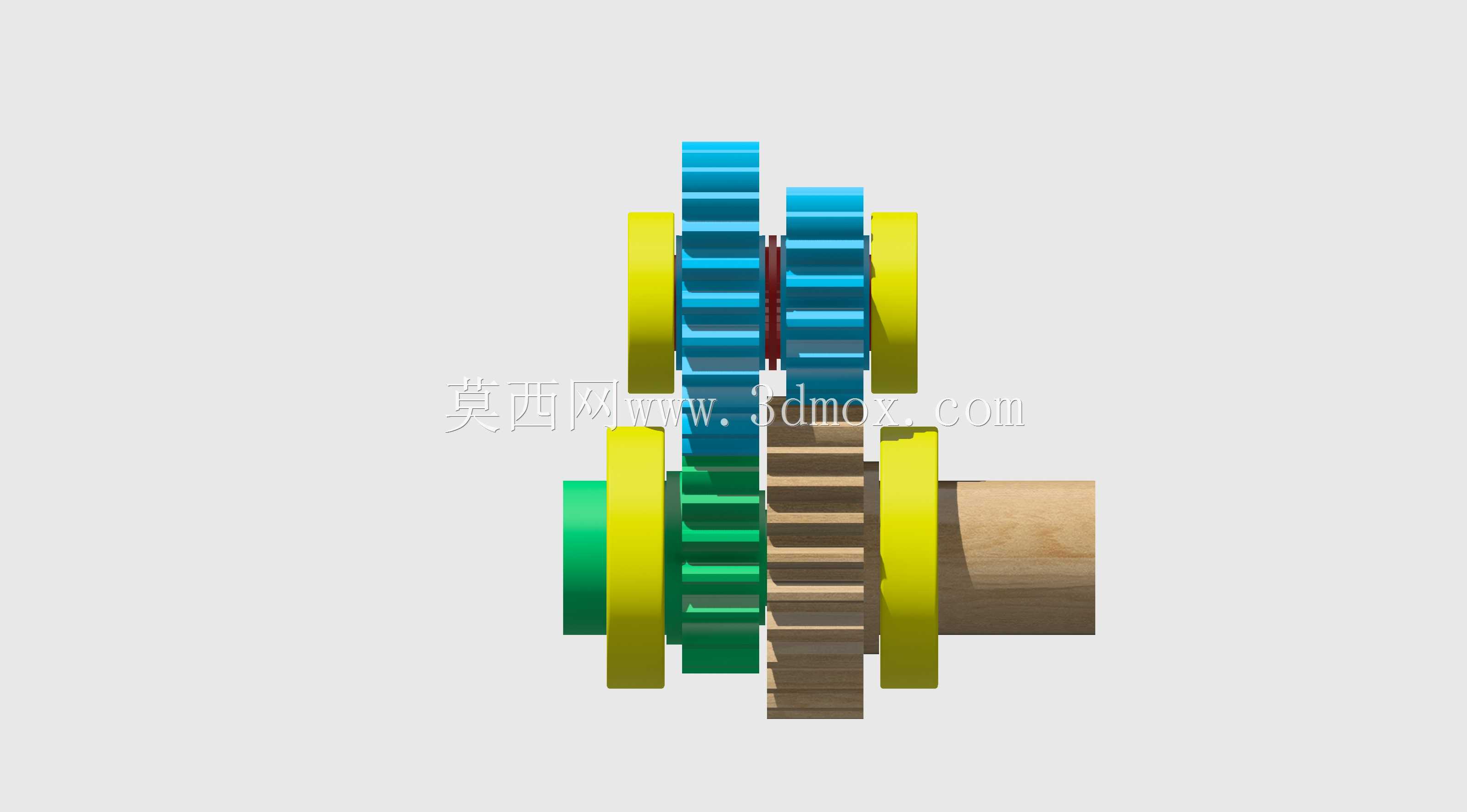

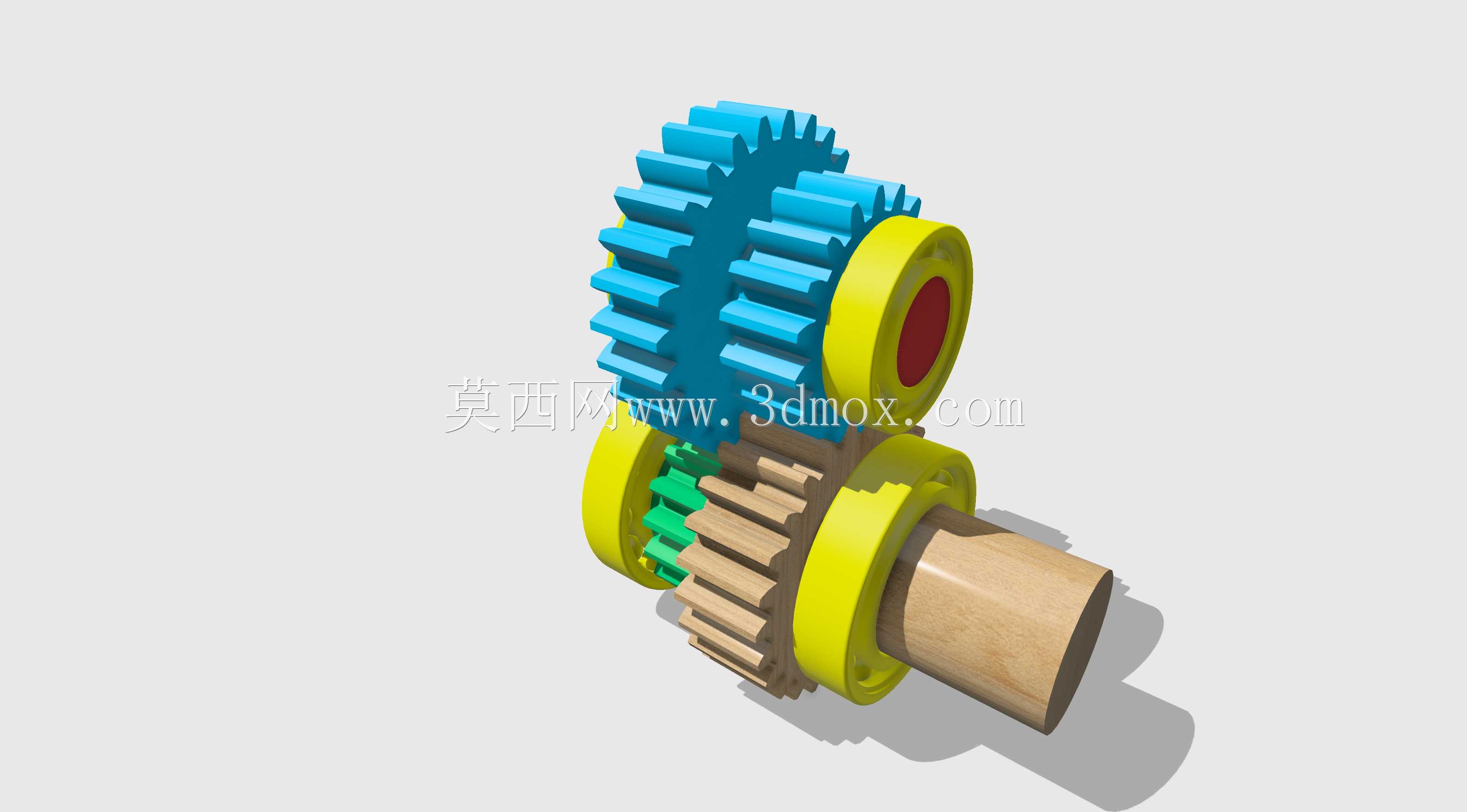

　　齿轮的齿形采用标准渐开线圆柱直齿构型，啮合过程中没有轴向分力，两端的支撑件只需要承受径向载荷，不需要额外配置能抵消轴向力的角接触轴承，普通深沟球轴承或者滑动轴套就能满足支撑需求，整套传动单元的零件采购成本和维护难度都明显降低。不同功能的零件在三维建模时做了明确的分色区分：主动侧、从动侧的齿轮、定位轴套、输入输出轴段分别用不同颜色标识，做结构评审或者装配指导时，可以快速分辨每个零件的安装位置和配合关系，不会出现零件错装的问题。

　　安装边界方面，两根平行轴的中心距是整套结构的核心安装基准，加工配套的安装支架时，只要严格保证两个轴孔的中心距和模型设定值一致，齿轮啮合的侧隙就能处在合理区间，不会出现侧隙过大导致传动冲击、或者侧隙过小出现卡滞甚至齿面干涉的问题。轴端的连接段做成了等直径圆柱面，既可以通过联轴器和驱动电机、负载轴直连，也可以在轴端加工键槽、加装同步带轮或者链轮，拓展成带传动、链传动组合的复合传动链路。轴向方向上，两侧轴套的外端面就是整套传动组件的轴向安装边界，设计外部防护罩或者安装腔体时，内壁和轴套端面预留少量散热间隙即可，不需要额外留出过大的冗余空间，整套机构的占用体积非常紧凑。

　　实际选型使用时，如果设备长期处在大扭矩持续负载工况，齿轮零件优先选用调质处理的中碳钢，齿面做高频淬火提升耐磨性，轴类零件选用40Cr调质材质，保证轴段的抗扭刚度；如果是教学演示、轻载 conveying 这类低负载场景，也可以采用尼龙或者工程塑料3D打印制作齿轮，运行噪音更低，同时不需要额外加注润滑脂，演示场景使用更整洁。齿轮啮合区域预留了开放的润滑空间，既可以涂抹润滑脂做半干式润滑，也可以在外部加装封闭壳体后注入润滑油做油浴润滑，适配不同转速区间的使用需求。整套结构的零件全部采用回转体加拉伸齿形的建模逻辑，特征树清晰，修改齿轮模数、齿数、齿宽参数时，只需要调整对应特征的参数就能快速衍生出不同传动比的变体，方便设计人员在此基础上拓展出适配不同设备转速要求的传动方案。
