CSWA认证练习用直齿圆柱齿轮结构

　　这款直齿圆柱齿轮结构，是面向SolidWorks技能实操训练、CSWA认证备考打造的典型练习案例，完全贴合机械传动类零件的常规设计逻辑，可帮助建模者掌握轮类零件从草图绘制到特征成型的全流程设计要点。从实际工业应用场景来看，这类中等模数的直齿圆柱齿轮，广泛应用在轻工输送设备、小型机床进给机构、自动化生产线传动单元、家用机电产品的动力传递环节中，主要承担平行轴间的旋转运动与扭矩传递功能，相比斜齿轮它不存在轴向分力，安装调试时对轴承的轴向承载要求更低，适合中低速、载荷平稳的传动工况，日常维护也更为简便。

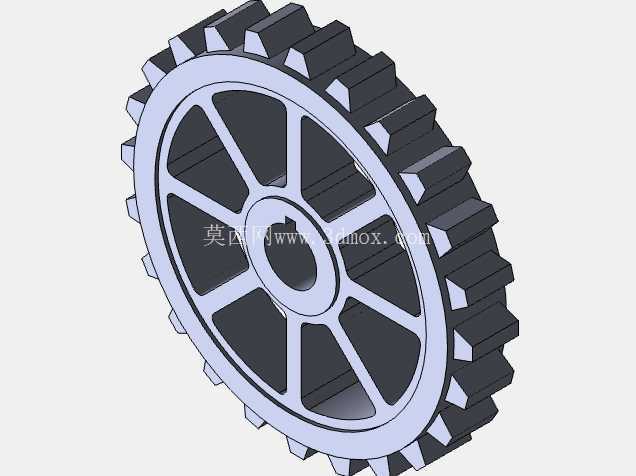

　　从结构设计思路来看，该齿轮采用了辐板式轻量化结构，轮缘与轮毂之间通过8根均匀分布的辐条连接，相比实心轮体结构，在保证整体结构强度满足常规传动载荷要求的前提下，大幅降低了零件自身重量，减少了传动过程中的转动惯量，启停阶段的动态响应更平稳，也能降低配套传动轴的负载。轮毂位置设计有同轴通孔，用于与传动轴配合安装，孔位与轴的配合公差可根据实际使用场景选择基孔制间隙或过渡配合，轮毂端面可预留键槽位置，通过平键实现周向固定，避免传动过程中齿轮与轴发生相对转动。轮齿部分采用标准渐开线齿形设计，齿顶高、齿根高、齿距等参数完全符合直齿圆柱齿轮的国标规范，建模过程中可通过方程式驱动的草图实现齿形的参数化绘制，修改模数、齿数、压力角等核心参数即可快速生成不同规格的齿轮模型，这也是CSWA考试中参数化建模部分的核心考点之一。

　　从外形尺寸与安装边界来看，该齿轮的齿顶圆、齿根圆、分度圆尺寸比例符合常规传动设计要求，轮缘厚度满足齿根弯曲强度的设计余量，辐条的截面尺寸经过优化，既不会因为截面过小导致应力集中引发结构断裂，也不会因为截面过大造成材料浪费。安装时需要注意，齿轮的轴向定位可通过轴肩与套筒配合实现，装配时要保证两啮合齿轮的分度圆相切，齿面啮合间隙控制在合理范围内，间隙过大会导致传动冲击、噪音增大，间隙过小则会加剧齿面磨损，降低零件使用寿命。齿面部分在实际生产中可根据载荷大小选择调质、表面淬火等热处理工艺，提升齿面硬度与耐磨性，延长齿轮的服役周期。

　　对于建模练习者而言，这款模型的绘制过程覆盖了SolidWorks中草图绘制、几何约束添加、拉伸凸台、拉伸切除、圆周阵列、圆角倒角等常用特征命令的使用，还可以通过添加方程式、配置项的方式练习参数化设计技巧，完全匹配CSWA认证考试中对零件建模能力的考察要求。练习过程中需要注意齿形草图的几何约束完整性，避免出现过定义或欠定义的情况，圆周阵列特征要保证辐条与轮齿的周向位置均匀分布，圆角特征的半径要符合工艺要求，避免出现锐角应力集中的问题，这些细节也是实际工程设计中需要重点关注的要点，能帮助练习者建立规范的建模习惯，为后续从事机械结构设计工作打下扎实的实操基础。
