汽车传动系统内花键连接法兰盘

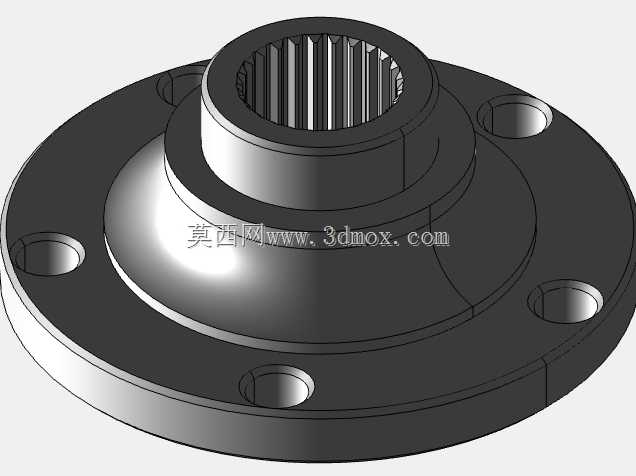

　　这款带内花键的法兰连接盘，在整车传动链路里承担扭矩转接与轴向定位的核心作用，常见于微面、轻型商用车的变速器输出端与后桥主减输入端之间，也可作为分动器、取力器接口的过渡连接件使用。从结构功能上看，盘体中心加工的渐开线内花键直接与外花键轴啮合，相比普通平键连接，花键副的齿面接触面积更大，载荷沿齿向均匀分布，能够承受更大的交变扭矩与冲击载荷，同时具备良好的对中性，在高速旋转工况下可有效降低偏心带来的振动噪声。外围均布的六个通孔为螺栓穿装位，用于和对接端的法兰面实现刚性锁紧，安装时螺栓按对角顺序分次拧紧，可保证结合面压合均匀，避免运转中出现松动偏载。

　　从设计思路层面拆解，该零件采用阶梯变径的回转体构型：底部为大直径法兰盘，提供足够的螺栓排布空间与结合面摩擦面积；中部过渡段采用圆弧曲面收窄，既规避了直角截面带来的应力集中，又在保证刚性的前提下削减了不必要的坯料重量；上端凸起的轮毂段对内花键形成足够的轴向支撑长度，让花键啮合的有效齿长满足扭矩传递要求，避免齿面局部压强过高出现早期压溃。法兰盘结合面加工有定位止口，装配时止口与对接件的止口槽小间隙配合，可快速完成径向对中，降低装配找正的工作量，也能在螺栓预紧后限制两连接件的径向错位。

　　外形与安装边界方面，大直径法兰盘的外圆尺寸决定了周边零部件的避让空间，设计周边护罩、悬架杆件时需预留出法兰旋转的安全间隙，六个安装孔的孔位分度圆直径、孔径均与对接端法兰严格匹配，孔口做倒角处理，方便螺栓穿入，也去除了冲孔或钻孔留下的锐边毛刺。中心内花键的参数需与配对轴的外花键完全对应，包括模数、齿数、压力角、变位系数与配合精度等级，装配前花键副需涂抹润滑脂，减少滑移装配时的齿面划伤，运转中也能减缓齿面磨损。零件材质通常选用中碳钢锻造毛坯，经调质处理获得综合力学性能，花键与法兰结合面做高频淬火提升表面硬度，应对频繁启停、急加速带来的冲击载荷。

　　实际装车场景中，这类法兰盘工作时随传动轴一同高速旋转，既传递发动机输出的驱动扭矩，又要承受车辆起步、制动、颠簸路面带来的反向冲击与径向弯矩，因此结构上的每一处壁厚、过渡圆角都经过受力校核：法兰盘厚度满足螺栓预紧力下的抗压强度，不会出现压合变形；轮毂段的壁厚保证花键受力时不会出现胀裂；中部圆弧过渡的圆角半径经过优化，在应力集中峰值区域保留足够余量，杜绝长期交变载荷下萌生疲劳裂纹。建模过程中需完整还原内花键的齿形轮廓、各安装孔的位置、止口的配合尺寸以及所有过渡曲面，装配校验时可模拟法兰与配对轴、对接法兰、周边防护件的空间位置，提前排查干涉问题，也可为后续的数控加工、锻模设计提供准确的几何依据。
