铃木T120摩托变速箱箱体轴承座结构

　　这款带方形法兰底座的阶梯筒状轴承支撑件，应用在铃木T120摩托变速箱箱体内部，核心作用是为变速箱输入轴或者输出轴的滚动轴承提供刚性安装基准，同时把轴系运转产生的径向载荷、轴向冲击载荷均匀传递到变速箱箱体壁面，避免轴系在高速旋转、频繁换挡工况下出现同轴度偏移、轴承外圈松旷窜动的问题。

　　从实际装车场景来看，这类箱体轴承座属于变速箱壳体和旋转轴之间的过渡承载零件：摩托车行驶过程中，发动机输出的扭矩经过离合器传入变速箱，多组啮合齿轮在轴上完成变速传动，轴两端的轴承需要固定在箱体预设的安装位上；如果直接在铝合金变速箱箱体上加工轴承安装孔，长期承受交变载荷后铝制孔壁很容易出现磨损、扩孔、变形，维修时只能整体更换变速箱壳体，成本极高。加装这个钢制轴承座之后，轴承外圈和钢制筒体内孔过盈配合，轴承座再通过法兰面固定在箱体上，磨损后仅需单独更换轴承座即可，大幅降低变速箱大修的维护成本。

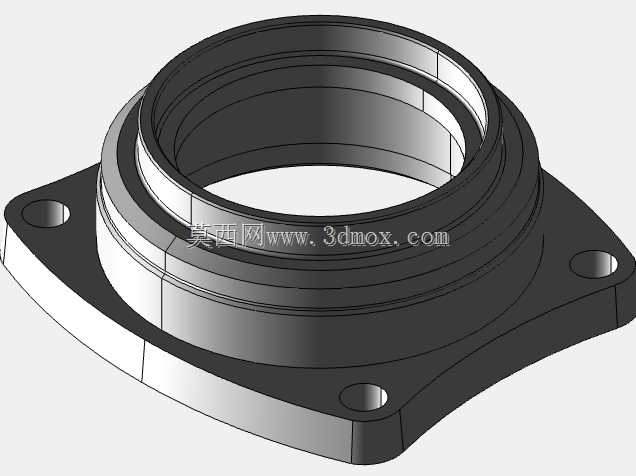

　　结构设计上，零件下半部分是近似菱形的方形法兰底板，底板四个对角位置预留了贯通的螺栓安装孔，安装时螺栓穿过孔位把整个轴承座压紧在变速箱箱体的贴合面上，法兰底面和箱体接触面做了全平面精加工，保证装配后轴承座的轴线和箱体内另一侧轴承孔的同轴度公差控制在0.05mm以内，避免轴系安装后出现别劲、旋转阻力过大、齿轮偏磨的问题。法兰板和上方筒体衔接的位置做了大圆角过渡，没有尖锐应力集中棱边——变速箱工作时齿轮啮合的振动、车辆过颠簸路面的冲击都会反复作用在衔接位置，圆角过渡可以把局部应力分散到整个法兰板面，杜绝长期交变载荷下衔接位置出现裂纹断裂的风险。

　　上半部分的筒体采用多级阶梯轴套结构，从法兰端向上依次分布不同外径的环形台阶：最下端大直径台阶端面可以抵靠在箱体的定位沉孔内，实现装配时的径向初定位，不需要反复找正就能快速把轴承座放到箱体预设位置；中间的阶梯环槽一方面可以作为轴承安装的轴向定位面，轴承压入内孔后端面抵在台阶处，精准控制轴承的轴向安装位置，保证齿轮啮合的齿宽对齐，另一方面环形槽也可以预留密封件安装空间，部分工况下可以在槽内加装O型密封圈，避免变速箱内的润滑油从轴承座和箱体的配合缝隙渗漏，同时阻挡外界的泥沙、水汽进入轴承滚道内部。筒体最上端的小直径收口段可以起到挡沿作用，防止轴承外圈在轴向冲击下从筒体内孔脱出。

　　内孔为整段贯通的精密圆孔，孔径按照配套滚动轴承的外圈外径设计，采用过渡或者小过盈配合，轴承压入后不会出现外圈随轴转动的跑圈问题；内孔的表面粗糙度要求控制在Ra1.6以下，保证和轴承外圈的贴合面积足够，载荷可以均匀传递。整个零件的外形轮廓没有多余的突出结构，法兰板的边角做了切边处理，在保证四个螺栓孔周边有足够压紧面积的前提下，尽可能减小零件整体重量，符合摩托车零部件轻量化的设计要求。

　　安装边界方面，法兰底板的对角螺栓孔间距匹配变速箱箱体上预设的螺孔位置，装配时法兰底面完全贴合箱体加工平面，筒体部分伸入箱体内部的腔室中，筒体外壁和箱体内壁之间预留足够间隙，不会和内部旋转的齿轮、换挡拨叉发生运动干涉；筒体上端的高度经过尺寸校核，装配后轴承端面和齿轮端面之间预留规定的轴向间隙，不会出现齿轮转动时摩擦轴承座的问题。

　　建模过程中可以先绘制法兰底板的菱形轮廓，拉伸生成底板实体，再同轴创建多级阶梯筒体，对法兰和筒体衔接位置添加铸造圆角，之后切除四个螺栓贯通孔、加工内孔的各段阶梯面，所有配合尺寸都要和变速箱箱体、配套轴承的参数联动校核，保证装配时不存在尺寸干涉，承载能力满足摩托变速箱长期高负荷运转的使用要求。
